Τόπος καταγωγής: | ΚΙΝΑ |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | CE, RoHS, VDE, UL |
Αριθμό μοντέλου: | FTP CAT5E+Power καλωδίων δικτύων |
Ποσότητα παραγγελίας min: | 10 χλμ |
Συσκευασία λεπτομέρειες: | 305M, 1000FT, ξύλινο εξέλικτρο, χαρτοκιβώτιο |
Χρόνος παράδοσης: | 25 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 1000KM/μήνας |
ΑΓΩΓΟΣ: | 24 το AWG προσάραξε το γυμνό χαλκό | Μόνωση: | HDPE |
---|---|---|---|
Καλώδιο αγωγών: | 0.40±0.005mm TC | Ασπίδα: | Al/Pet φύλλο αλουμινίου, πλεξούδα χαλκού προσώπου out+Tinned φύλλων αλουμινίου |
Σακάκι 1: | PVC ΕΚΑΤ. | ||
Υψηλό φως: | cat5e καλώδιο δικτύωσης,υπαίθριο καλώδιο καμερών |

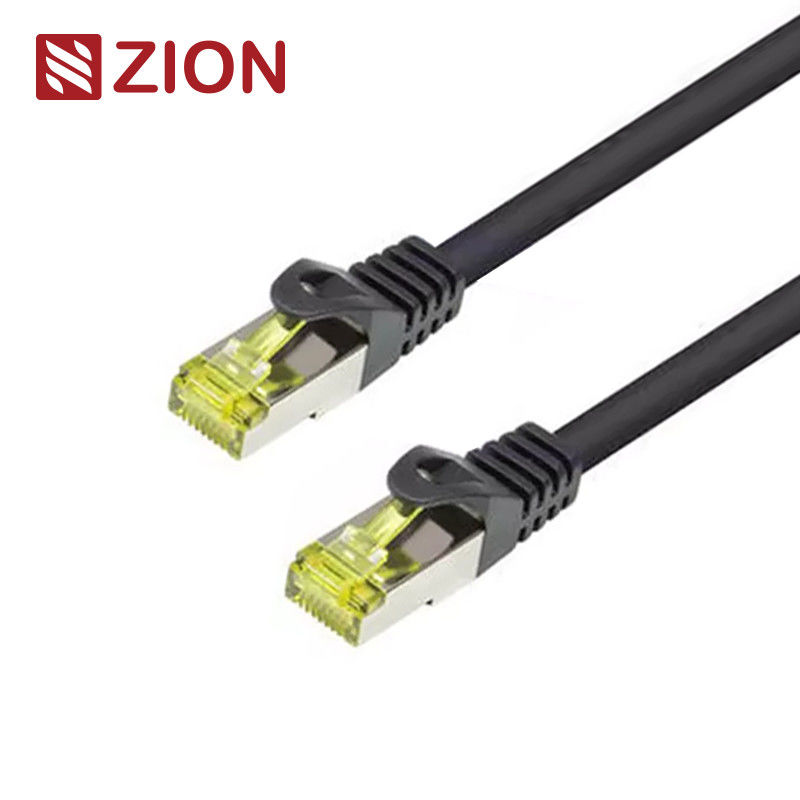

SF/UTP η ΓΑΤΑ 5E έστριψε το σκοινί μπαλωμάτων 4 ζευγαριού | ||||||||
ΣΚΟΙΝΙ ΜΠΑΛΩΜΑΤΩΝ | ||||||||
ΝΟ 7112523 | ||||||||
Κατασκευή | ||||||||
Αγωγός: | 24 το AWG προσάραξε το γυμνό χαλκό | |||||||
Ζευγάρια: | 4 ζευγάρια | |||||||
Μόνωση: | HDPE | |||||||
Χρώματα μόνωσης: | Μπλε-λευκό/μπλε, πορτοκαλής-λευκό/πορτοκάλι | |||||||
Πράσινος-άσπρος/πράσινος, καφετής-άσπρος/καφετής | ||||||||
Σχίστε το σκοινί: | Βαμβάκι | |||||||
Καλώδιο αγωγών | 0.40±0.005mm TC | |||||||
Γενική ασπίδα | Al/Pet φύλλο αλουμινίου, πλεξούδα χαλκού προσώπου out+Tinned φύλλων αλουμινίου | |||||||
Έξω σακάκι: | 6.5±0.2 PVC εκατ. χιλ. | |||||||
Ηλεκτρικά χαρακτηριστικά | ||||||||
Σύνθετη αντίσταση | 1 - ωμ 100MHz 100±15 | |||||||
Αντίσταση μόνωσης | >5000MΩ*KM | |||||||
Διηλεκτρική δύναμη | Συνεχές ρεύμα 2500V 2S | |||||||
Max.Conductor συνεχές ρεύμα Αντίσταση 20℃ |
9.5 Ohms/100m | |||||||
RES. ανισορροπία (%) | Μέγιστο 2,5 | |||||||
Ζευγάρι στο έδαφος Ανισορροπία ικανότητας |
330 pF/100m | |||||||
Μεταφορά Impendance | Ανώτατα 10 mOhms/m @100Mhz | |||||||
Διατομή | ||||||||
|
||||||||
Εφαρμογή | ||||||||
• Η ηλεκτρική απόδοση εγγυήθηκε να συναντήσει ή να υπερβεί ANSI/TIA-568B Κατηγορία 5e και προδιαγραφές ISO/EIC. |
||||||||
• Ανεξάρτητα δοκιμασμένος και ελεγγμένος intertek (ETL). | ||||||||
• Τρίτος που εξετάζεται στη συμμόρφωση καναλιών κατηγορίας 5e. | ||||||||
• Ιδανικό για τις αρχιτεκτονικές απαιτήσεις κέντρων δεδομένων. | ||||||||
• Προσαραγμένο καλώδιο για τη μέγιστη ευελιξία. | ||||||||
• Διαθέσιμος με τη διαφορετική φόρμα βουλωμάτων. | ||||||||
• Διαθέσιμος με το διαφορετικό χρώμα του καλωδίου. | ||||||||
• Διαθέσιμος με το διαφορετικό μήκος. | ||||||||
Χαρακτηριστικά απόδοσης | ||||||||
Συχνότητα | RL (ελάχιστος) | Απώλεια εισαγωγής (μέγιστο) | Καθυστέρηση διάδοσης (μέγιστο) | Λοξή κίνηση καθυστέρησης (μέγιστο) | ΕΠΕΙΤΑ (λεπτό) | PSNEXT (ελάχιστο) | ELNEXT (ελάχιστο) | PSELNEXT (ελάχιστος) |
MHZ | DB | dB/100m | ns/100m | ns/100m | DB | DB | dB/100m | dB/100m |
1 | 17.0 | 3.0 | 555.0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
4 | 17.0 | 4.5 | 555.0 | 50.0 | 53.5 | 50.5 | 45.4 | 42.4 |
8 | 17.0 | 6.3 | 555.0 | 50.0 | 48.6 | 45.6 | 39.3 | 36.3 |
10 | 17.0 | 7.1 | 555.0 | 50.0 | 47.0 | 44.0 | 37.4 | 34.4 |
16 | 17.0 | 9.1 | 555.0 | 50.0 | 43.6 | 40.6 | 33.3 | 30.3 |
20 | 17.0 | 10.2 | 555.0 | 50.0 | 42.0 | 39.0 | 31.4 | 28.4 |
25 | 16.0 | 11.4 | 555.0 | 50.0 | 40.3 | 37.3 | 29.4 | 26.4 |
31.25 | 15.1 | 12.9 | 555.0 | 50.0 | 38.7 | 35.7 | 27.5 | 24.5 |
62.5 | 12.1 | 18.6 | 555.0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
100 | 10.0 | 24.0 | 555.0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
Σημείωση: Η ανωτέρω σκαπάνη απόδοσης μετάδοσης το 100M, 20±2℃ υπό τους όρους δοκιμασμένους. | ||||||||
Διαταγή Informations | ||||||||
Χαρακτηρισμός | PVC εκατ. ΓΑΤΏΝ 5E 4PR 24AWG HELLOSIGNAL NO.7112523 SF/UTP Σκοινί XXX μπαλωμάτων (ή ανά αίτημα του πελάτη) |
|||||||
Εσωτερική συσκευασία | 305m/Spool, 305m/Reel (ή ανά αίτημα του πελάτη) | |||||||
Εξωτερική συσκευασία | Κιβώτιο χρώματος, παλέτα (ή ανά αίτημα του πελάτη) | |||||||
Χρόνος παράδοσης | Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. | |||||||
Εμπορικό σήμα | HELLOSIGNAL ® Ή COEM | |||||||
