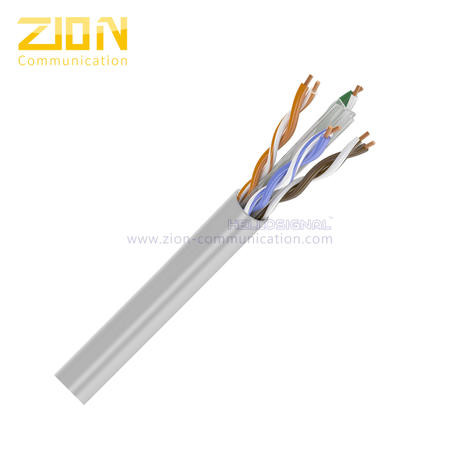

Unshielded ολομέλεια PVC καλωδίων 500Mhz 10Gbps δικτύων U/UTP CAT6 ΝΟ 7112305

Βασικές πληροφορίες
Τόπος καταγωγής: Hangzhou, Κίνα
Μάρκα: HELLOSIGNAL OR OEM
Πιστοποίηση: UL, ETL, CE,CPR, RoHS
Αριθμό μοντέλου: ΝΟ 7112305
Ποσότητα παραγγελίας min: 305M/Spool, 100 στροφία
Συσκευασία λεπτομέρειες: ξύλινο στροφίο, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: Κανονικά 25 εργάσιμες ημέρες
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 10000 στροφία/μήνας, 3050KM/Month
Λεπτομερής ενημέρωση
Αριθμός αγωγών: 4 ζευγάρια Τύπος: u/utp cat6a cmp
Σακάκι: PVC-ΟΛΟΜΕΛΕΙΑ Χρώμα: Άσπρος/γκρίζος ......
Αγωγός: Γυμνός χαλκός Εφαρμογή: Τηλεπικοινωνίες, δικτύωση, Telecom/CATV, ευρυζωνική σύνδεση, Telecommunication/CCTV/Computer
Μόνωση: FEP Πρότυπα 1: ISO/IEC 11801-1 Ed.1.0
Πρότυπα 2: ANSI/TIA-568-C.2 Ansi/tia-568,2-δ Πρότυπο 3: UL444、 UL1581、 UL1666、 IEC60332-1、 EN50399
Υποστήριξη: 10Gbase-τ、 1000base-τ
Υψηλό φως:

Καλώδιο δικτύων U/UTP CAT6

,

Unshielded καλώδιο δικτύων CAT6

,

Καλώδιο δικτύων ολομέλειας CAT6 PVC


Περιγραφή προϊόντων

U / Καλώδιο δικτύων ΓΑΤΏΝ 6A CMP UTP, 500Mhz, 10Gbps, αγωγός χαλκού, Unshielded, ολομέλεια PVC, καλώδιο Ethernet ΝΟ 7112305

U/UTP CMP-σφαιρική αγορά ΓΑΤΩΝ 6A (ΝΟ 7112305)

Κατασκευή



Αγωγός: στερεός γυμνός χαλκός 0.575±0.005mm
Ζευγάρια: 4 ζευγάρια
Μόνωση: 1.02±0.05 χιλ. FEP
Χρώματα μόνωσης: Μπλε-λευκό/μπλε, πορτοκαλής-λευκό/πορτοκάλι
Πράσινος-άσπρος/πράσινος, καφετής-άσπρος/καφετής
Διατομή ΔΙΑΓΏΝΙΟΣ ΙΣΤΌΣ LSZH Ή FEP
RipCord: Kevlar
Έξω σακάκι: 6.5±0.3 ολομέλεια PVC χιλ.

※ ILS: Στρογγυλό σακάκι με τις εσωτερικές διαμήκεις ραβδώσεις

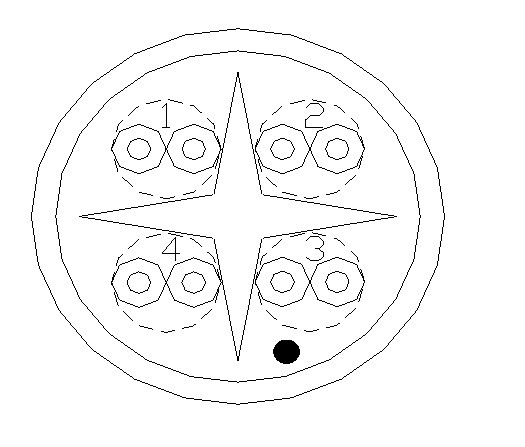

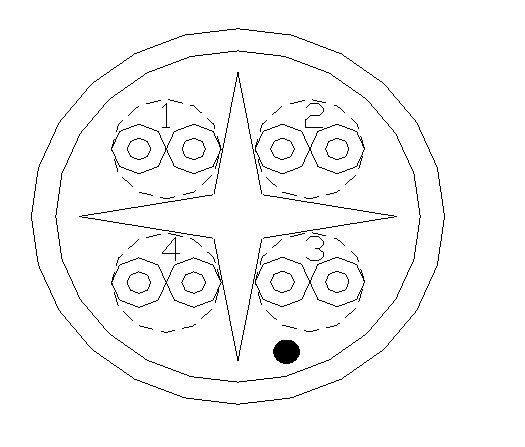

Διατομή

Unshielded ολομέλεια PVC καλωδίων 500Mhz 10Gbps δικτύων U/UTP CAT6 ΝΟ 7112305 0



Υποστήριξη εφαρμογής

  • 10GBASE-Τ, 1000BASE-Τ, 100BASE-Τ, 10BASE-Τ
  • 1Volp, ISDN, σημείο, 100MTPPDM, Analogand Datavideo, σημείο εισόδου Type1,2,3,4

Ηλεκτρικά χαρακτηριστικά

ΣΥΝΕΧΗΣ αντίσταση <9.38 Ohms/100m @20℃
Ανισορροπία ΣΥΝΕΧΟΥΣ αντίστασης 4% @ 20℃
Αμοιβαία ικανότητα 5.6 nF/100m
Χαρακτηριστική σύνθετη αντίσταση 1 - 100 MHZ: 100±15 ωμ
100 - 200 MHZ: 100±22 ωμ
200 - 500 MHZ: 100±32 ωμ
Ανώτατη συχνότητα 500MHz
Ανισορροπία ικανότητας 330 pF/100m
NVP 67%
Λοξή κίνηση καθυστέρησης ≤ 45ns/100m



Χαρακτηριστικά απόδοσης



Συχνότητα RL (ελάχιστος) Απώλεια εισαγωγής (μέγιστο) Καθυστέρηση διάδοσης (μέγιστο) Λοξή κίνηση καθυστέρησης (μέγιστο) ΕΠΕΙΤΑ (λεπτό) CP ΈΠΕΙΤΑ (λεπτό) ELNEXT (ελάχιστο) PSELNEXT (ελάχιστος)
MHZ DB dB/100m ns/100m ns/100m DB DB dB/100m dB/100m
1 20.0 2.1 570.0 45.0 74.3 72.3 67.8 64.8
4 23.0 3.8 552.0 45.0 65.3 63.3 55.8 52.8
10 25.0 6.0 545.4 45.0 59.3 57.3 47.8 44.7
16 25.0 7.6 543.0 45.0 56.2 54.2 43.7 40.7
20 25.0 8.5 542.1 45.0 54.8 52.8 41.8 38.8
31.25 23.6 10.7 540.4 45.0 51.9 49.9 37.9 34.9
62.5 21.5 15.4 538.6 45.0 47.4 45.4 31.9 28.9
100 20.1 19.8 537.6 45.0 44.3 42.3 27.8 24.8
200 18.0 29.0 536.1 45.0 39.8 37.8 21.8 18.8
300 17.3 36.4 536.1 45.0 37.1 35.1 18.3 15.3
400 17.3 43.0 535.8 45.0 35.3 33.3 15.8 12.8
500 17.3 45.3 535.6 45.0 33.8 31.8 13.8 10.8

※ Σημείωση: Η ανωτέρω σκαπάνη απόδοσης μετάδοσης το 100M, 20±2℃ υπό τους όρους δοκιμασμένους.



Πληροφορίες διαταγής



Χαρακτηρισμός HELLOSIGNAL NO.7112305 U/UTP CAT6A 4 ΖΕΥΓΆΡΙΑ ΧΑΛΚΟΎ CMP… 305M 23AWG (1000FT) (ή ανά αίτημα του πελάτη)
Εσωτερική συσκευασία 305m/Spool, 305m/Reel (ή ανά αίτημα του πελάτη)
Εξωτερική συσκευασία Κιβώτιο χρώματος, παλέτα (ή ανά αίτημα του πελάτη)
Χρόνος παράδοσης Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση.
Εμπορικό σήμα HELLOSIGNAL® Η COEM





Περισσότερες πληροφορίες για το καλώδιο ΓΑΤΩΝ 6A

  • CAT6A καλώδιο που ονομάζεται το καλώδιο κατηγορίας 6a, που χρησιμοποιείται για την υποδομή τηλεγράφησης Διαδικτύου και Ethernet.
  •
  • Η απόδοση γατών 6A καθορίζεται για τις συχνότητες μέχρι 500 MHZ-δύο φορές που της γάτας 6.
  •
  • Η γάτα 6A έχει επίσης μια βελτιωμένη αλλοδαπή προδιαγραφή λογομαχίας σε σύγκριση με τη γάτα 6, η οποία παίρνει τα υψηλά επίπεδα του αλλοδαπού θορύβου στις υψηλές συχνότητες. Για περισσότερους για τα κύρια χαρακτηριστικά και τις αιτήσεις του,
  •
  • παρακαλώ ελέγξτε τον πλήρη οδηγό μας στο καλώδιο γατών 6A.

Κατασκευή και συσκευασία

  • 23 στερεός χαλκός AWG
  • U/UTP: το καλώδιο αποτελείται από 4 unshielded στριμμένο ζευγάρι και κανένα εξωτερικό προστατευτικό κάλυμμα
  • U/FTP: το καλώδιο αποτελείται από 4 ζευγάρια που προστατεύονται χωριστά
  • F/FTP: το καλώδιο αποτελείται από 4 ζευγάρια που προστατεύονται χωριστά και με μια εξωτερική ασπίδα φύλλων αλουμινίου επίσης
  • Μαζικό καλώδιο που συσκευάζεται κυρίως σε 100M, 305M, 300M, 500M
  • Το PVC, PE, LSZH, εκατ., CMR, CMP avaible επέλεξε για το σακάκι

Εφαρμογές

  • Τα Cat6A μπορούν να υποστηρίξουν 10 GBP, η τηλεγράφηση μπορεί να υποστηρίξει τις συχνότητες μέχρι 500 MHZ
  • 10GBASE-T/POE+/HDBASE Τ
  • Οι υπολογιστές και τα lap-top/οι τηλεοράσεις/τα σημεία πρόσβασης Wifi/δίκτυο επέτρεψαν τις συσκευές/τα τηλέφωνα
  • Πρότυπα και πιστοποιητικά αναφοράς
  • ISO/IEC 11801-1 Ed.1.0  |  ANSI/TIA-568-C.2  |   Ansi/tia-568,2-δ  |  Iec60332-1  |  EN50399
  • UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS

Συνδετήρες

  • Rj-45 είναι ο τυποποιημένος συνδετήρας που χρησιμοποιείται με μια συνέλευση καλωδίων Cat6a.
  •
  • RJ45 είναι ο καθολικός συνδετήρας που χρησιμοποιείται με 99% των συσκευών δικτύων.
