Λειτουργούν μήκος κύματος (NM): | 1260~1650nm | Μήκος ινών: | 1m ή 1.5m ή ζητούμενος |
---|---|---|---|
Λειτουργούσα θερμοκρασία (℃): | -40 ~ 85 | Τύπος συνδετήρων: | SC/APC, SC/UPC, LC FC ST |
Υψηλό φως: | θραύστης οπτικών ινών,οπτικός θραύστης PLC |
Τύπος θραυστών PLC | 1×64 θραύστης PLC | ||||||||
Τύπος διαμόρφωσης | 1×64 | ||||||||
Λειτουργούν μήκος κύματος (NM) | 1260~1650nm | ||||||||
Μήκος ινών | 1m ή 1.5m ή ζητούμενος | ||||||||
Κατευθυντικότητα (≥) DB | 55 | ||||||||
Ύφος συσκευασίας | Blockless | ||||||||
Τύπος ινών | Singlemode G657A1 ή G652D | ||||||||
Διάμετρος ινών | 0.9mm | ||||||||
Εξαρτώμενη απώλεια πόλωσης (≤) DB | 0,4 | ||||||||
Εξαρτώμενη απώλεια μήκους κύματος (≤) DB | 0,8 | ||||||||
Χαρακτηριστική απώλεια εισαγωγής (≤) DB | 19.7 | ||||||||
Απώλεια εισαγωγής (≤) DB | 21.2 | ||||||||
Ομοιομορφία απώλειας (≤) DB | 2.5 | ||||||||
Λειτουργούσα θερμοκρασία (℃) | -40 ~ 85 | ||||||||
Θερμοκρασία αποθήκευσης (℃) | -40 ~ 85 | ||||||||
Διάσταση συσκευασίας σφράγισης (χιλ.) | 60*12*4 | ||||||||
Διάσταση συσκευασίας σφράγισης Blockless (χιλ.) | 100*40*6 | ||||||||
Τύπος συνδετήρων | SC/APC, SC/UPC, LC FC ST | ||||||||
Εμπορικό σήμα | HELLOSIGNAL® Η COEM | ||||||||
Χρόνος παράδοσης | Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. | ||||||||
MOQ | 20pcs |

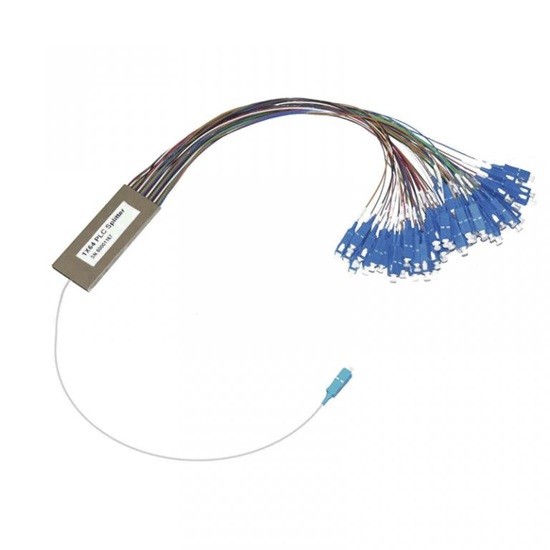

Μίνι θραύστης PLC οπτικών ινών τύπων σωλήνων χάλυβα θραυστών 1×64 Blockless PLC, Singlemode, συνδετήρες 900μm SC/APC. Ο επίπεδος θραύστης κυκλωμάτων lightwave (PLC) είναι ένας τύπος οπτικής διοικητικής συσκευής δύναμης που κατασκευάζεται χρησιμοποιώντας την οπτική τεχνολογία κυματοδηγού πυριτίου. Χαρακτηρίζει το μικρό μέγεθος, την υψηλή αξιοπιστία, την ευρεία λειτουργούσα σειρά μήκους κύματος και την καλή ομοιομορφία κανάλι--καναλιών, και χρησιμοποιείται ευρέως στα δίκτυα PON για να πραγματοποιήσει το διαχωρισμό δύναμης οπτικών σημάτων. Το Huiyuan παρέχει ολόκληρη τη σειρά προϊόντων θραυστών 1xN και 2xN που προσαρμόζονται για τις συγκεκριμένες εφαρμογές. Όλα τα προϊόντα καλύπτουν τις απαιτήσεις GR-1209-ΠΥΡΗΝΩΝ και GR-1221-ΠΥΡΗΝΩΝ.
Παράμετρος | 1 θραύστης PLC Χ Ν θραύστης PLC 2 Χ Ν | ||||||||
Παράμετρος | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Λειτουργούν μήκος κύματος (χιλ.) | 1260~1650 | ||||||||
Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||||||
Απώλεια εισαγωγής (DB) (Βαθμός P/S) |
1 Χ Ν | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 Χ Ν | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Ομοιομορφία απώλειας (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Επιστροφής απώλεια (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Κατευθυντικότητα (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Εξαρτώμενη απώλεια μήκους κύματος (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Μήκος ινών (μ) | 1m ή προσαρμοσμένος | ||||||||
Σταθερότητα θερμοκρασίας (- 20~+80°C) | < 0=""> | ||||||||
Λειτουργούσα θερμοκρασία (°C) | – 20~+80 | ||||||||
Θερμοκρασία αποθήκευσης (°C) | – 40~+80 | ||||||||
Μέγιστη παράδοση δύναμης (MW) | 500.0 |
Ειδοποίηση: Επάνω από τις προδιαγραφές είναι για τις συσκευές χωρίς συνδετήρα. Προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Α | Β | Δ | Φ | Φ | |||||
Λιμένας | Συσκευασία | Διάμετρος ινών | Μήκος ινών | Συνδετήρας | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS ενότητα κιβωτίων 4=lnsert κιβώτιο 5=Pallet τύπος 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
