Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | ISO, CE, RoHS, UL |
Αριθμό μοντέλου: | Το RF που ζαρώνουν το καλώδιο πείθει |
Ποσότητα παραγγελίας min: | 1 χλμ |
Συσκευασία λεπτομέρειες: | 100M, 300M, ξύλινο εξέλικτρο, χαρτοκιβώτιο |
Χρόνος παράδοσης: | 25 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 1000KM/μήνας |
Εσωτερικός αγωγός: | Ομαλός σωλήνας χαλκού | Μόνωση: | Αφρισμένο PE |
---|---|---|---|
Εξωτερικός αγωγός: | Δακτυλιοειδής ζαρωμένος σωλήνας αργιλίου | Σακάκι: | PE, μαύρο |
Μέγιστη εκτίμηση δύναμης: | 90 KW | Μέγιστη λειτουργούσα συχνότητα: | 3,2 KV |

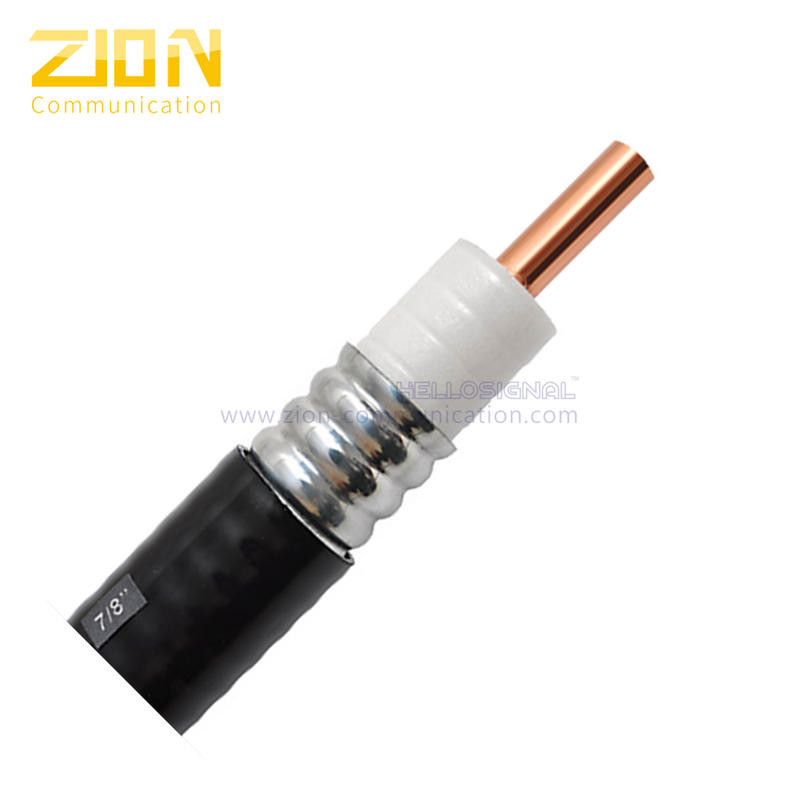

Ομοαξονικό καλώδιο 7/8" AL Χαμηλών Απωλειών RF Κυματοειδές 50 ohm ΑΡ. 7101111 |
||||||||
Παράμετροι κατασκευής: | ||||||||
Εσωτερικός Μαέστρος | Λείος Χάλκινος Σωλήνας 9,45±0,10mm | |||||||
Μόνωση | 22,50±0,20mm Αφρώδες PE | |||||||
Εξωτερικός Αγωγός | Δακτυλιοειδής κυματοειδές σωλήνας αλουμινίου 25,40±0,20 mm | |||||||
Σακάκι | 27,50±0,20mm PE, Μαύρο | |||||||
Πάχος μπουφάν | >1,10mm | |||||||
Εφαρμογή | ||||||||
Ηλεκτρικά Χαρακτηριστικά: |
||||||||
Χωρητικότητα | 73 pF/m | |||||||
Αντίσταση | 50 Ω | |||||||
Ταχύτητα Διάδοσης | 0,91 | |||||||
Αξιολόγηση μέγιστης ισχύος | 90 KW | |||||||
Τάση αιχμής | 3,2 KV | |||||||
Αντοχή μόνωσης | >10000 MΩ.χλμ | |||||||
Τάση μόνωσης | 8 KV | |||||||
Εσωτερικός αγωγός DC αντίσταση | 2,10 Ω/χλμ | |||||||
Εξωτερικός αγωγός Αντίσταση DC | 1,32 Ω/χλμ | |||||||
VSWR | ||||||||
800MHz-1000MHz | 1.13 | |||||||
1700MHz-2200MHz | 1.15 | |||||||
2500MHz-3000MHz | 1.15 | |||||||
Μηχανικές και Περιβαλλοντικές Ιδιότητες: | ||||||||
Ακτίνα κάμψης (Μονή κάμψη) | 120 χλστ | |||||||
Ακτίνα κάμψης (Επαναλαμβανόμενη κάμψη) | 250 χλστ | |||||||
Εύρος θερμοκρασίας λειτουργίας | -55 έως +85 ℃ | |||||||
Διαστάσεις καλωδίου | 27,50±0,20 χλστ | |||||||
Εξασθένιση (20℃): | ||||||||
Συχνότητα (MHZ) | Εξασθένηση (dB/100m) | Μέση ισχύς (KW) | ||||||
150 | 1.62 | 4.83 | ||||||
450 | 2,85 | 2.88 | ||||||
800 | 3,93 | 2.09 | ||||||
900 | 4.15 | 1,98 | ||||||
1000 | 4,50 | 1,92 | ||||||
1500 | 5,58 | 1,55 | ||||||
1800 | 6.17 | 1,35 | ||||||
2000 | 6.52 | 1.3 | ||||||
2200 | 6,85 | 1.26 | ||||||
2500 | 7.43 | 1.2 | ||||||
3000 | 8.25 | 1.08 | ||||||
Πληροφορίες παραγγελίας: | ||||||||
Βαθμολόγηση | HELLOSIGNAL 7-8" AL LOW LOSS RF ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ ××× M | |||||||
Πακέτο | Μήκος ερωτήσεων σε ξύλινο τύμπανο και παλέτα. | |||||||
Ωρα παράδοσης | Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης. | |||||||
Μάρκα | HELLOSIGNAL® Ή OEM | |||||||
