Αντοχή: | <0,3dB τυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Εκτατή δύναμη: | >70Ν | Χρόνοι σύνδεσης: | ≤ 500 |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C |
Κώδικας Zion | Περιγραφή Zion | |||||||||||||||||||||||||||||||||||||||||||

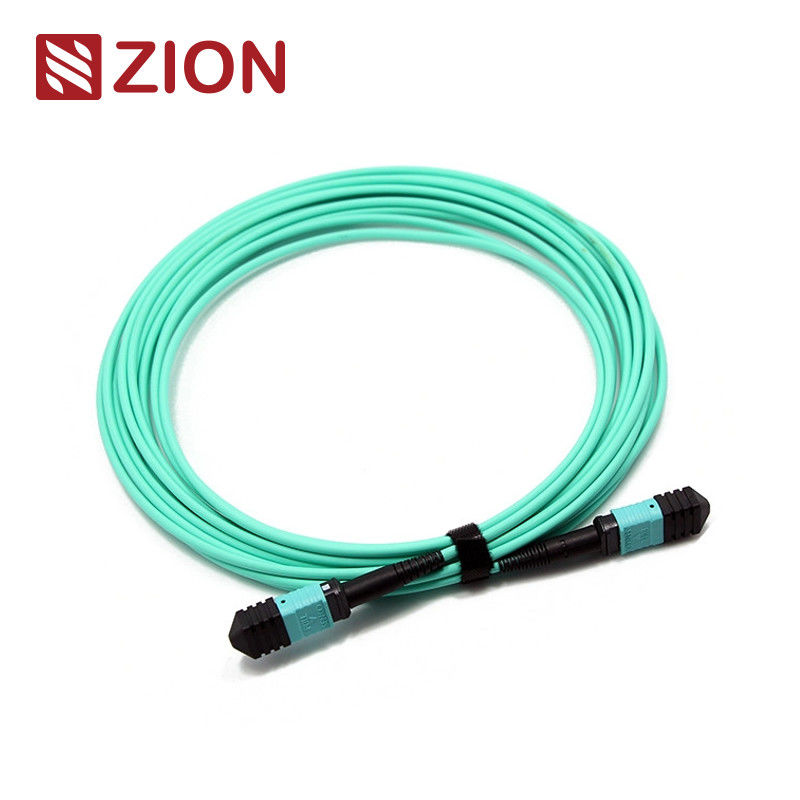

ZCM1127HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | |||||||||||||||||||||||||||||||||||||||||||
|
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO) |
||||||
MPO πολλαπλού τρόπου | IEC 61754-7 |
OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MPO) |
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MPO) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Βυσματωτοί χρόνοι | ≤500 | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα: | ||||||||
χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια | ||||||||
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και | ||||||||
οικονομική λύση για την μάζα-λήξη της ίνας | ||||||||
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ | ||||||||
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα | ||||||||
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων | ||||||||
αγαθό στην επανάληψη και την ανταλλαξιμότητα |
Εφαρμογή: | ||||||||||||||||||||||||||||||||||||||||||||
|
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Αντιφατική ετικέττα για Senko MPO
Σχέδιο σκοινιού μπαλωμάτων ινών mpo-MPO 12F.
Γενικό μήκος (Λ) (μ) | μήκος της ανοχής (εκατ.) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% X λ-0 |
|
Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MTP/MPO
1. Σύνδεση πολικότητας Α
Τα καλώδια πολικότητας Α MPO καταναλώνουν ένα κλειδί, βασικό κάτω σχέδιο. Επομένως, όπως φαίνεται στον αριθμό κατωτέρω, η θέση 1 μια ο συνδετήρας αντιστοιχεί στη θέση 1 ενός άλλου συνδετήρα. Δεν υπάρχει κανένα κτύπημα πολικότητας. Επομένως, όταν χρησιμοποιούμε το καλώδιο πολικότητας Α MTP για τη σύνδεση, πρέπει να χρησιμοποιήσουμε τα διπλά καλώδια μπαλωμάτων αβ στα διπλά καλώδια μπαλωμάτων ενός τέλους και AA στο άλλο τέλος. Δεδομένου ότι σε αυτήν την σύνδεση, Rx1 πρέπει να συνδέσει με Tx1. Εάν δεν χρησιμοποιούμε το διπλό καλώδιο μπαλωμάτων AA, σύμφωνα με την αρχή σχεδίου του καλωδίου πολικότητας Α MTP, η ίνα 1 μπορεί να διαβιβάσει στην ίνα 1, δηλαδή Rx1 μπορεί να διαβιβάσει σε Rx1, το οποίο μπορεί να προκαλέσει τα λάθη. |
2. Σύνδεση πολικότητας Β
Τα καλώδια πολικότητας Β MTP καταναλώνουν ένα κλειδί, κλειδί επάνω στο σχέδιο. Επομένως, όπως φαίνεται στον αριθμό κατωτέρω, η θέση 1 ενός συνδετήρα αντιστοιχεί στη θέση 12 ενός άλλου συνδετήρα. Επομένως, όταν χρησιμοποιούμε το καλώδιο πολικότητας Β MTP για τη σύνδεση, πρέπει να χρησιμοποιήσουμε καλώδια τα διπλά μπαλωμάτων αβ και στις δύο άκρες. Από το κλειδί μέχρι το κλειδί επάνω στη βοήθεια σχεδίου για να κτυπήσει την πολικότητα, που κάνει η ίνα 1 να διαβιβάσει στην ίνα 12, που είναι το Rx1 διαβιβάζει σε Tx1. |
3. Σύνδεση πολικότητας Γ
Όπως τα καλώδια πολικότητας Α MPO, τα καλώδια πολικότητας Γ MPO καταναλώνουν επίσης ένα κλειδί, κλειδί κάτω από το σχέδιο. Εντούτοις, μέσα στο καλώδιο, υπάρχει ένα διαγώνιο σχέδιο ινών, το οποίο κάνει τη θέση 1 ενός συνδετήρα αντιστοιχεί στη θέση 2 ένας άλλος συνδετήρας. Όπως φαίνεται στον αριθμό κατωτέρω, όταν χρησιμοποιούμε το καλώδιο πολικότητας Γ MTP για τη σύνδεση, πρέπει να χρησιμοποιήσουμε καλώδια τα διπλά μπαλωμάτων αβ και στις δύο άκρες. Από τη διαγώνια βοήθεια σχεδίου ινών για να κτυπήσει την πολικότητα, που κάνει η ίνα 1 να διαβιβάσει στην ίνα 2, που είναι το Rx1 διαβιβάζει σε Tx1. |
Σημείωση: Ο τύπος πολικότητας είναι στην ακόλουθη ονομάζοντας κανόνας-πολικότητα Α Πολικότητα Β Πολικότητα Γ
Καυτό ΚΑΛΩΔΙΟ ΚΟΡΜΩΝ της επικοινωνίας Zion
Κώδικας Zion | Περιγραφή Zion | |||||||
7236001 | ZCM1122HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236002 | ZCM1152HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236003 | ZCM1127HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236004 | ZCM1157HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236005 | ZCM1128HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236006 | ZCM1158HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236007 | ZCM2122HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236008 | ZCM2152HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236009 | ZCM2127HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236010 | ZCM2157HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236011 | ZCM2128HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236012 | ZCM2158HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP |
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
