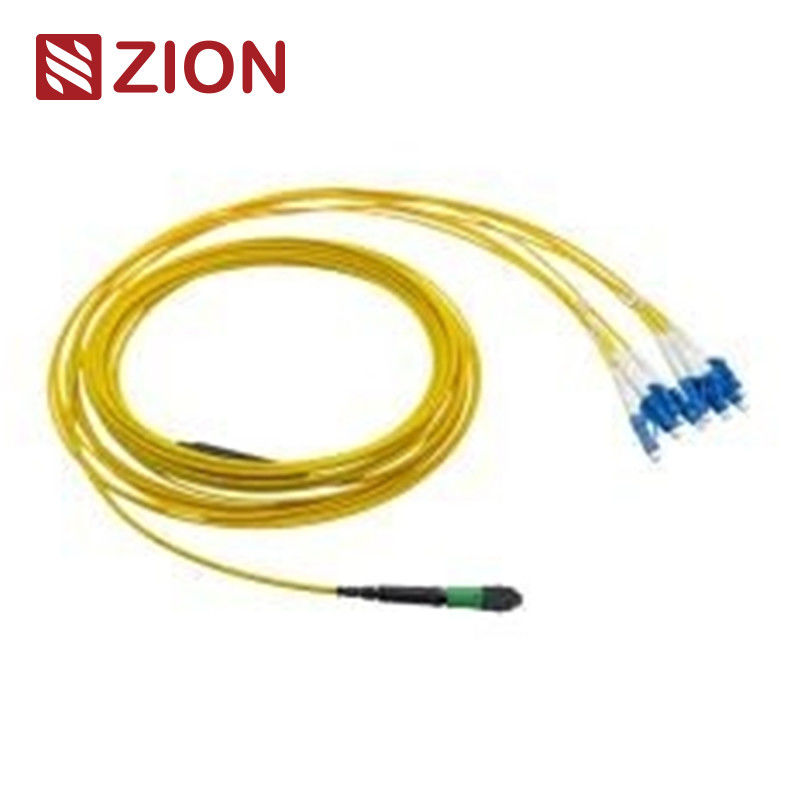

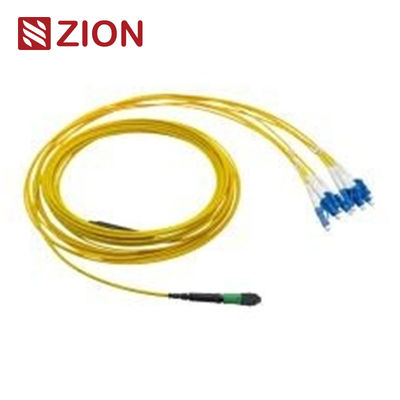

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers

Singlemode Fiber Optic Harness Cables MPO LC 2.0mm Straight 8 Fibers

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Αντοχή:	<0,3dBΤυπική αλλαγή, 200 ζευγαρώματα	εναλλαξιμότητα:	≤0,2dB
Δοκιμή εισαγωγής-έλξης:	500 φορές, IL＜0,5dB	Εκτατή δύναμη:	>70Ν
Θερμοκρασία λειτουργίας (℃):	-40 έως + 85°C
Υψηλό φως:	Καλώδια καλωδίωσης οπτικών ινών MPO σε LC , καλώδιο ινών 8 ινών MPO σε LC

Περιγραφή προϊόντων

Σκοινί μπαλωμάτων οπτικών ινών

Sc LC FC ST/APC UPC 0.9/2.0/3.0mm ενιαίος τρόπος/πολλαπλού τρόπου σκοινί/πλεξίδες μπαλωμάτων οπτικών ινών PVC/LSZH.

οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών

Κώδικας και περιγραφή Zion

Κώδικας Zion		Περιγραφή Zion
ZCM11A12HIAX		οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών
Ο συνδετήρας MPO είναι ένας τύπος ίνας connecter. MPO (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MPO προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+.
Οι τύποι συνδετήρων MPO διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
8 πυρήνες MPO στο ντούμπλεξ (4xLC uniboot) Μονοκατευθυντικές (4xLC) ευθείες συνελεύσεις καλωδίων λουριών. MPO- τα ευθέα καλώδια λουριών LC/SC/FC/ST ολοκληρώνονται με το συνδετήρα MPO και LC/SC/FC/ST και στις δύο άκρες. Το 8pcsDuplex (4xLC uniboot) Τα μονοκατευθυντικά fanout (4xLC) καλώδια βελτιστοποιούνται για 40G QSFP+ PLR4 στις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 10G SFP+ LR. έχετε το ίδιο μήκος. Σχεδιάζεται συγκεκριμένα για την ίνα υψηλής πυκνότητας επιδιορθώνοντας στα κέντρα δεδομένων που η διαστημική αποταμίευση ανάγκης και μειώνει τα διοικητικά προβλήματα καλωδίων.
Τα ευθέα καλώδια λουριών SM 8F MPO- LC/SC/FC/ST βελτιστοποιούνται για 40G QSFP+ PLR4 στις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 10G SFP+ LR. Αυτό το καλώδιο λουριών 8 ινών χρησιμοποιείται για μια άμεση σύνδεση μεταξύ QSFP+ (4) στους λιμένες SFP+ χωρίς τις επιτροπές μπαλωμάτων ή των ενδιάμεσων κορμών μέσα - μεταξύ.

Βιομηχανικά πρότυπα συνδετήρων:

Συνδετήρας	Αναφορά	Λεπτομέρειες κατοικίας
MPO Singlemode	IEC 61754-7	SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO)
MPO πολλαπλού τρόπου	IEC 61754-7	OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MPO) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MPO Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MPO)

 ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ
κανάλι ινών  10G υποχωρητικό
 40G και IEEE 802,3 100G

Βιομηχανικά πρότυπα άλλων συνδετήρων:

 Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ΚΑΙ JIS C5973
 LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ΚΑΙ JIS C5973.
 FC: EIA ΤΟ /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ΚΑΙ JIS C5973
 ST: TIA/EIA, FOCIS2, GR-326. Iec61754-2 και JIS C5973 κ.λπ.
 E2000: IEC61754-15

Διαθέσιμος για

 G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
 OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Οπτικές προδιαγραφές:

Στοιχεία προδιαγραφών.	Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται)	Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC)
απώλεια nsertion (MPO) (IEC 61300-3-34)	Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό)	Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)	≤0.3dB	≤0.3dB
Επιστροφής απώλεια (MPO)	≥60dB (8degree που γυαλίζει)	≥25dB
Επιστροφής απώλεια (LC/SC/FC/ST)	APC≥60dB UPC≥50dB	≥35dB
Διάρκεια	<0>
Ανταλλαξιμότητα	≤0.2dB
Δοκιμή ένθετο-τραβήγματος	500times, IL <0.5dB
Εκτατή δύναμη	>70N
Λειτουργούσα θερμοκρασία (℃)	·- 40 + 85°C

Χαρακτηριστικά γνωρίσματα:

 χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια
 εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και
 οικονομική λύση για την μάζα-λήξη της ίνας
 σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
 δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα
 κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων
 αγαθό στην επανάληψη και την ανταλλαξιμότητα

Οι αξίες του καλωδίου μπαλωμάτων MTP/MPO/του καλωδίου κορμών περιλαμβάνουν γενικά:

 τα υψηλά - ποιότητα — καλώδια καλωδίων/κορμών μπαλωμάτων MTP/MPO είναι εργοστάσιο προ-που ολοκληρώνεται, που εξετάζεται και που συσκευάζεται μαζί με τις εκθέσεις δοκιμής. Αυτές οι εκθέσεις χρησιμεύουν ως τη μακροπρόθεσμη τεκμηρίωση και ο ποιοτικός έλεγχος.
 να μειωθούν τα καλώδια καλωδίων/κορμών μπαλωμάτων καλωδίων όγκος-MTP/MPO έχουν τις πολύ μικρές διαμέτρους, οι οποίες μειώνουν τον όγκο καλωδίων και βελτιώνουν τους όρους κλιματισμού στα κέντρα δεδομένων
 ο χρόνος - αποταμίευση — με το ειδικό έτοιμο προς χρήση σχέδιο, καλώδιο μπαλωμάτων MTP/MPO/καλώδια κορμών μπορεί να ενσωματωθεί και να συνδεθεί αμέσως. Βοηθά πολύ να μειώσει το χρόνο εγκαταστάσεων.

Εφαρμογή:

Τα ευθέα καλώδια λουριών SM 8F MPO- LC/SC/FC/ST βελτιστοποιούνται για 40G QSFP+ PLR4 στις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 10G SFP+ LR.
Αυτό το καλώδιο λουριών 8 ινών χρησιμοποιείται για μια άμεση σύνδεση μεταξύ QSFP+ (4) στους λιμένες SFP+ χωρίς τις επιτροπές μπαλωμάτων ή των ενδιάμεσων κορμών μέσα - μεταξύ
Οι συνδετήρες MPO όλου OMC είναι από Senko/Nissin/Sumitomo. Το σκοινί μπαλωμάτων ινών MPO είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές.
 η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού
 η οπτική ίνα στο κτήριο
 η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών.

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 2

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 3

Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 4

Καυτά ευθέα καλώδια λουριών mpo-LC της επικοινωνίας Zion

Κώδικας Zion		Περιγραφή Zion
7236037	ZCM11A12HIAX	οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών
7236038	ZCM11A22HIAX	οπτική ίνα mpo-LC 2.0mm 12F MPO SM ευθέα καλώδια λουριών
7236039	ZCM11A52HIAX	οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών
7236040	ZCM11A17HAAX	οπτική ίνα mpo-LC 2.0mm 8F MPO OM3 ευθέα καλώδια λουριών
7236041	ZCM11A27HAAX	οπτική ίνα mpo-LC 2.0mm 12F MPO OM3 ευθέα καλώδια λουριών
7236042	ZCM11A57HAAX	οπτική ίνα mpo-LC 2.0mm 24F MPO OM3 ευθέα καλώδια λουριών
7236043	ZCM11A18HMAX	οπτική ίνα mpo-LC 2.0mm 8F MPO OM4 ευθέα καλώδια λουριών
7236044	ZCM11A28HMAX	οπτική ίνα mpo-LC 2.0mm 12F MPO OM4 ευθέα καλώδια λουριών
7236045	ZCM11A58HMAX	οπτική ίνα mpo-LC 2.0mm 24F MPO OM4 ευθέα καλώδια λουριών
7236046	ZCM21A12HIAX	οπτική ίνα mpo-LC 2.0mm 8F MTP SM ευθέα καλώδια λουριών
7236047	ZCM21A22HIAX	οπτική ίνα mpo-LC 2.0mm 12F MTP SM ευθέα καλώδια λουριών
7236048	ZCM21A52HIAX	οπτική ίνα mpo-LC 2.0mm 24F MTP SM ευθέα καλώδια λουριών
7236049	ZCM21A17HAAX	οπτική ίνα mpo-LC 2.0mm 8F MTP OM3 ευθέα καλώδια λουριών
7236050	ZCM21A27HAAX	οπτική ίνα mpo-LC 2.0mm 12F MTP OM3 ευθέα καλώδια λουριών
7236051	ZCM21A57HAAX	οπτική ίνα mpo-LC 2.0mm 24F MTP OM3 ευθέα καλώδια λουριών
7236052	ZCM21A18HMAX	οπτική ίνα mpo-LC 2.0mm 8F MTP OM4 ευθέα καλώδια λουριών
7236053	ZCM21A28HMAX	οπτική ίνα mpo-LC 2.0mm 12F MTP OM4 ευθέα καλώδια λουριών
7236054	ZCM21A58HMAX	οπτική ίνα mpo-LC 2.0mm 24F MTP OM4 ευθέα καλώδια λουριών

Συνδετήρας

Κανάλι ινών

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 5

Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MTP/MPO

MPO – μονοκατευθυντικός δομή-τύπος 1 8 Χ LC

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 6

MPO – διπλός δομή-τύπος 2 4 Χ LC

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 7

MPO – δομή-τύπος 3 4 Χ Uniboot LC

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 8

Λεπτομέρειες υλικού

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 9

Συσκευασία

Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 342215 εκατ. 443424 εκατ. 543934 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί.

Καλώδια καλωδίων καλωδίωσης οπτικών ινών Singlemode MPO LC 2,0 mm Straight 8 Fibers 10

OEM/ODM υπηρεσία για σας

1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια
3. Διαφορετικό ποιοτικό επίπεδο.

7236031, ZCM16117X	8F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236032, ZCM16127X	12F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236033, ZCM16157X	24F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236034, ZCM26117X	8F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236035, ZCM26127X	12F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236036, ZCM26157X	24F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm	Οπτική δικτύωση, mpo-MTP (αρσενικό) - Fan-out 0.9mm, MTP/MPO, οπτικά συστατικά LC
7236037, ZCM11A12HIAX	οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών	Οπτική δικτύωση, ευθέα καλώδια 2.0mm, MTP/MPO, οπτικά συστατικά λουριών mpo-mtp-LC
7236038, ZCM11A22HIAX	οπτική ίνα mpo-LC 2.0mm 12F MPO SM ευθέα καλώδια λουριών	Οπτική δικτύωση, ευθέα καλώδια 2.0mm, MTP/MPO, οπτικά συστατικά λουριών mpo-mtp-LC
7236039, ZCM11A52HIAX	οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών	Οπτική δικτύωση, ευθέα καλώδια 2.0mm, MTP/MPO, οπτικά συστατικά λουριών mpo-mtp-LC
7236040, ZCM11A17HAAX	οπτική ίνα mpo-LC 2.0mm 8F MPO OM3 ευθέα καλώδια λουριών	Οπτική δικτύωση, ευθέα καλώδια 2.0mm, MTP/MPO, οπτικά συστατικά λουριών mpo-mtp-LC
