Αντοχή: | <0,3dBΤυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Εκτατή δύναμη: | >70Ν | Δοκιμή εισαγωγής-έλξης: | Πάνω από 600 φορές, IL<0,5dB |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C |
Κώδικας Zion | Περιγραφή Zion | |||||||

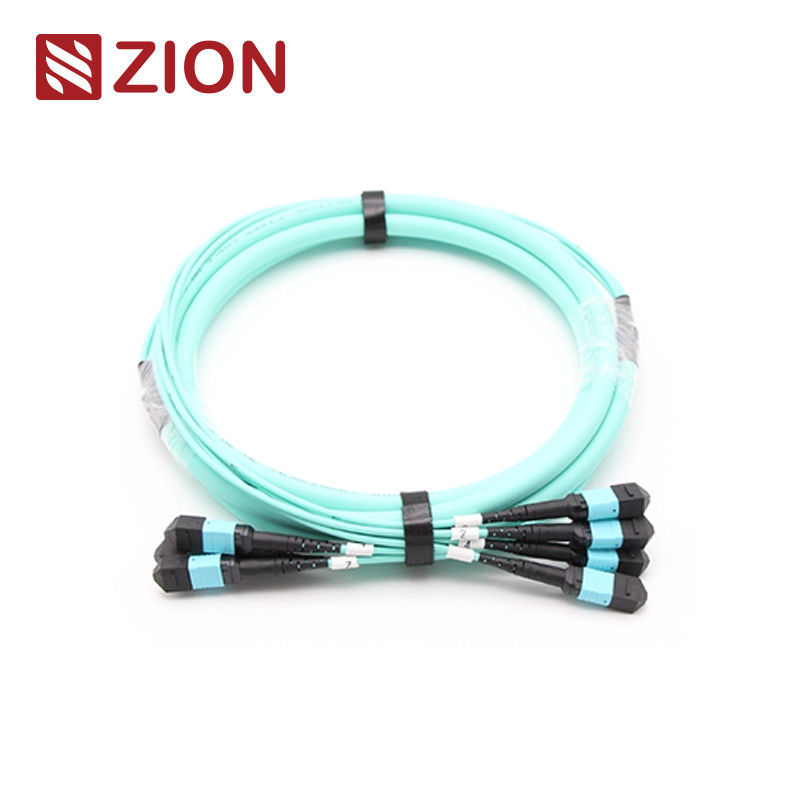

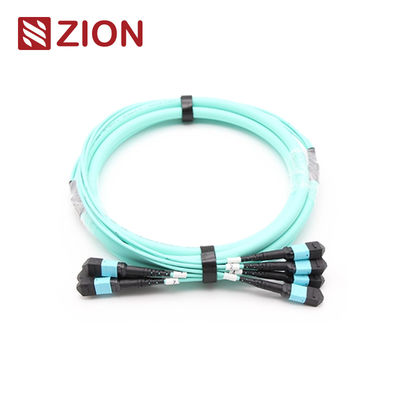

ZCM22C7HIAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP OM3 | |||||||
Ο συνδετήρας MTP είναι ένας τύπος ίνας connecter. MTP (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MTP προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+. | ||||||||
Οι τύποι συνδετήρων MTP διακρίνονται σύμφωνα με τους eia/tia-604-5 κανονισμούς: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC). | ||||||||
Το ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ 24F-144F MPO/MTP ολοκληρώνεται με το συνδετήρα MPO/MTP και στις δύο άκρες. MPO/MTP τα καλώδια καλωδίων/κορμών μπαλωμάτων συνδέουν τις ενότητες MPO/MTP ως μόνιμη σύνδεση. Τα καλώδια καλωδίων/κορμών μπαλωμάτων είναι διαθέσιμα με 12, 24, 48,60,72, 96,144fibers. Η υποστήριξη επιταχύνεται στις λύσεις κέντρων δεδομένων 10/40/100Gbps. Υιοθετούνται χαρακτηριστικά για να διασυνδέσουν τις κασέτες, οι επιτροπές ή δυναμωμένο MPO/MTP ανεμιστήρας-outs-αερίζουν, και για να διευκολύνουν τη γρήγορη επέκταση της σπονδυλικής στήλης υψηλής πυκνότητας τηλεγραφώντας στα κέντρα δεδομένων και άλλα υψηλά περιβάλλοντα ινών. Εκτός αυτού, MPO/MTP παρέχει επίσης πολλές ευελιξία και ευκολία μόλις πρέπει να αλλάξετε το ύφος συνδετήρων στις επιτροπές μπαλωμάτων. Αντί της αλλαγής του συνδετήρα στον κορμό καλωδίων, ακριβώς που εγκαθιστά μια νέα κασέτα με το νέο συνδετήρα το ύφος διαγώνιος-συνδέει την πλευρά της επιτροπής μπαλωμάτων. |
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας | ||||||
MTP Singlemode | Eia/tia-604-5 | SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MTP) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MTP) |
||||||
MTP πολλαπλού τρόπου | Eia/tia-604-5 | OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MTP) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MTP Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MTP) |
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MPO) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Δοκιμή ένθετο-τραβήγματος | Ανωτέρω 600 φορές, IL <0.5dB | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα:
χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια | ||||||||
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και | ||||||||
οικονομική λύση για την μάζα-λήξη της ίνας | ||||||||
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ | ||||||||
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα | ||||||||
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων | ||||||||
αγαθό στην επανάληψη και την ανταλλαξιμότητα |
Εφαρμογή:
Οι συνδετήρες MTP όλου OMC είναι από Senko/Nissin/Sumitomo. Το σκοινί μπαλωμάτων ινών MTP είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές. | ||||||||
η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού | ||||||||
η οπτική ίνα στο κτήριο | ||||||||
η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών. |
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Αντιφατική ετικέττα για Senko MTP
ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ 24F-144F MPO/MTP
Υλικό-καλώδιο προϊόντων
Συνδετήρας | Κανάλι ινών |
Σημείωση: Ανάγκη θηλυκών συνδετήρων να συνδέσει με τον αρσενικό τύπο συνδετήρων.
Σχέδιο καλωδίων κορμών mtp-MTP 12F.
Γενικό μήκος (Λ) (μ) | μήκος της ανοχής (εκατ.) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% X λ-0 |
|
Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MTP/MPO
Επειδή ο συνδετήρας μονάδων του καλωδίου κορμών 24F-144F MPO/MTP είναι 12F MPO/MTP, έτσι έχει την ίδια πολικότητα με ενιαίο 12F
MPO/MTP καλώδιο κορμών.
Λεπτομέρειες υλικού
Καυτό ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ MPO/MTP της επικοινωνίας Zion
Κώδικας Zion | Περιγραφή Zion | |||||||
7236055 | ZCM12C2HIAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO SM | ||||||
7236056 | ZCM12C7HAAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO OM3 | ||||||
7236057 | ZCM12C8HMAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO OM4 | ||||||
7236058 | ZCM22C2HIAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP SM | ||||||
7236059 | ZCM22C7HAAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP OM3 | ||||||
7236060 | ZCM22C8HMAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP OM4 |
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
|
7236055, ZCM12C2HIAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO SM | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
|
7236056, ZCM12C7HAAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO OM3 | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
|
7236057, ZCM12C8HMAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MPO OM4 | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
|
7236058, ZCM22C2HIAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP SM | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
|
7236059, ZCM22C7HAAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP OM3 | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
|
7236060, ZCM22C8HMAX | (4*12) καλώδιο κορμών οπτικών ινών 48F MTP OM4 | Οπτική δικτύωση, ΚΑΛΏΔΙΟ ΚΟΡΜΏΝ mpo-MTP, MTP/MPO, οπτικά συστατικά |
