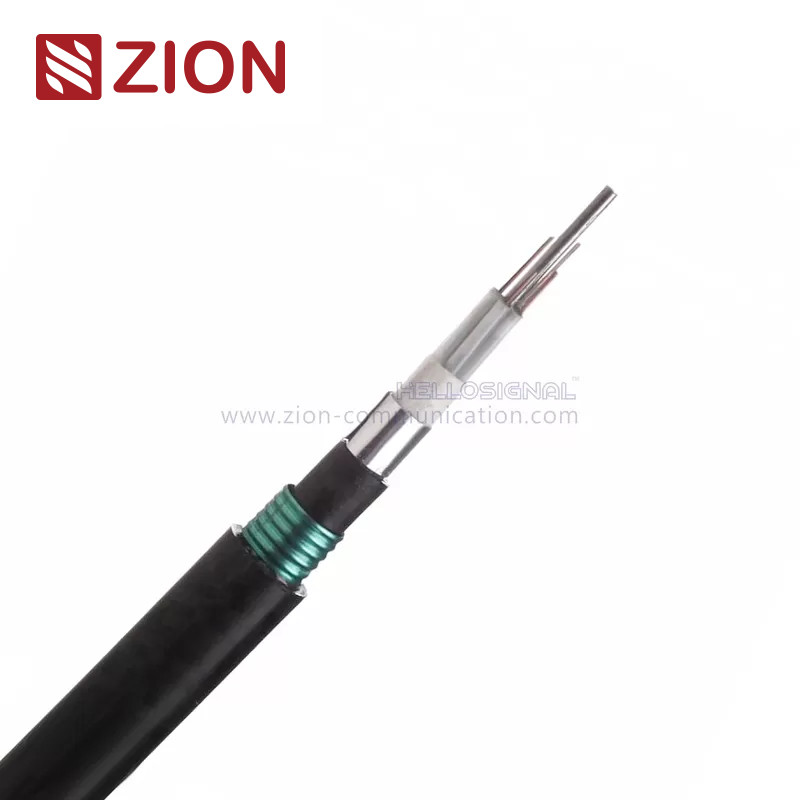

GYFTA53 διπλό τυλιγμένο καλώδιο οπτικών ινών για την άμεσα υπόγεια εφαρμογή
Γρήγορη λεπτομέρεια:
- Τυλιγμένο διπλάσιο καλώδιο
- GYFTA53 καλώδιο οπτικών ινών
- G.652D ή G.657A
- Διάμετρος καλωδίων: 2~36 ίνες: 12.8mm
- Διάμετρος καλωδίων: 38~60 ίνες: 14,8 χιλ.
- Μακροπρόθεσμο εκτατής δύναμης: 1000N
- Βραχυπρόθεσμο εκτατής δύναμης: 3000N
- Μακροπρόθεσμο αντίστασης συντριβής: 1000N/100mm
- Βραχυπρόθεσμο αντίστασης συντριβής: 3000N/100mm
- Κάμπτοντας ακτίνα στατική/δυναμική: 10xD/20xD
Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Ένα πολυαιθυλένιο το φυλλόμορφο (APL) αργιλίου εφαρμόζεται γύρω από τον πυρήνα καλωδίων. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη του (PE) πολυαιθυλενίου, η οποία γεμίζουν με τη ζελατίνα για να τον προστατεύσει από την είσοδο νερού. Αφότου εφαρμόζεται ένα ζαρωμένο τεθωρακισμένο ταινιών χάλυβα, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
Εφαρμογές:
- Υιοθετημένη έως υπαίθρια διανομή.
- Κατάλληλος για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
- Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.
| Διπλό τυλιγμένο καλώδιο οπτικών ινών KT3001 GYFTA53 για την άμεσα υπόγεια εφαρμογή |
| Περιγραφή: |
|
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Οι σωλήνες γεμίζουν με
μια ανθεκτική ένωση πλήρωσης νερού. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικός
μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και
κυκλικός πυρήνας. Ένα πολυαιθυλένιο το φυλλόμορφο (APL) αργιλίου εφαρμόζεται γύρω από τον πυρήνα καλωδίων. Κατόπιν ο πυρήνας καλωδίων είναι
καλυμμένος με μια λεπτή εσωτερική θήκη του (PE) πολυαιθυλενίου, η οποία γεμίζουν με τη ζελατίνα για να το προστατεύσει από την είσοδο νερού.
Αφότου εφαρμόζεται ένα ζαρωμένο τεθωρακισμένο ταινιών χάλυβα, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
|
| Χαρακτηριστικά: |
| Καλή μηχανική και εκτέλεση θερμοκρασίας |
| Υψηλής αντοχής σωλήνας looes που είναι υδρόλυση ανθεκτική |
| Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας |
| Αντίσταση και ευελιξία συντριβής. |
| |
| Τεχνικές παράμετροι: |
| Τύπος καλωδίων |
Διάμετρος καλωδίων
(χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατός
Δύναμη
Πολύ/απότομα
Όρος
(ν)
|
Συντριβή
Αντίσταση
Πολύ/απότομα
Όρος
(N/100mm)
|
Κάμψη
Ακτίνα
Στατικός
Δυναμικός
(χιλ.)
|
| GYFTA53-2~6 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTA53-8~12 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTA53-14~18 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| GYFTA53-20~24 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
| |
| Χαρακτηριστικά οπτικής ίνας: |
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36
dB/km |
≤0.40
dB/km |
|
|
| @1550nm |
≤0.22
dB/km |
≤0.23
dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
| Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃ + 70℃ |
| Διαταγή Informations: |
| Χαρακτηρισμός |
Επικοινωνία KT3001 GYFTA53 XXX Μ Zion (ή αίτημα του πελάτη)
|
| Συσκευασία |
1000M/2000M, τύμπανο/παλέτα (ή αίτημα του πελάτη) |
| Χρόνος παράδοσης |
Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. |
Ανταγωνιστικό πλεονέκτημα:
1, από τις πρώτες ύλες στα τελικά προϊόντα, εκτελούμε τους έντονους ποιοτικούς ελέγχους για να διατηρήσουμε την ποιότητα των προϊόντων μας:
Α, εισερχόμενο υλικό που επιθεωρείται από QC.
Β, έλεγχος διαδικασίας παραγωγής
Α: Διαδικασία κατασκευής
Β: Οι εργαζόμενοι εκπαίδευσαν καθημερινά/εβδομαδιαία έκδοση/μηνιαία
Γ: Εγχειρίδιο οδηγιών εργασίας σε κάθε σταθμό εργασίας
Δ: 5S σύστημα που εφαρμόζεται
Ε: Διαδικασία συντήρησης μηχανών
Γ, ποιοτικός έλεγχος και τελική επιθεώρηση
Το QC προσωπικό θα ελέγξει το υλικό, το προϊόν διαδικασίας και το τελικό προϊόν σύμφωνα με την προδιαγραφή ή τη διαδικασία δοκιμής.
2, οι προσπάθειες Ε&Α μας στρέφονται στην ενίσχυση και την ανάπτυξη των τεχνολογιών στοιχείων που απαιτούνται για να υποστηρίξουν τη μελλοντική ανάπτυξη και την επιτυχία για τους πελάτες και την επικοινωνία Zion
3, ξέρουμε ότι οι πελάτες έχουν τις επείγουσες ανάγκες. Είμαστε ειδικευμένοι στην αποτελεσματική επικοινωνία για να αλληλεπιδράσουμε με τους πελάτες. Προκειμένου να παρασχεθεί η γρήγορη υπηρεσία, μπορούμε να απαντήσουμε για σας ώρες 7*24.
4, μπορούμε γρήγορα και επαγγελματικά να απαντήσουμε για ερευνάμε
5, περισσότερα από 1000 είδη καλωδίου, συνδετήρες και συγκεντρώνουν μπορούν να είναι προϊόντα και οργανωμένος από μας
6, παράδοση Intime
