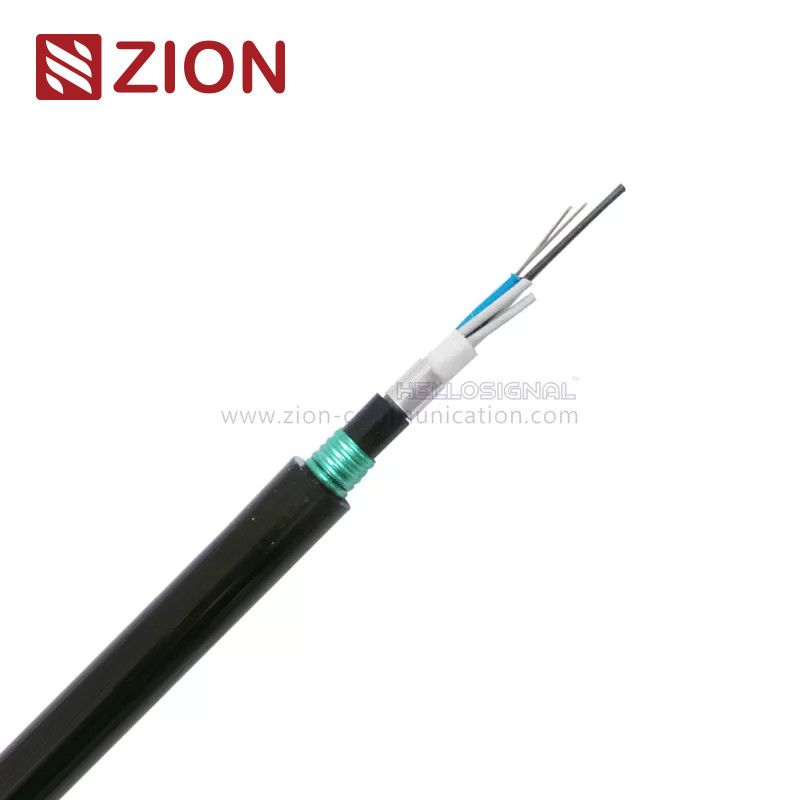

GYTA53 διπλό τυλιγμένο καλώδιο οπτικών ινών άμεσα υπόγεια για την επικοινωνία
Γρήγορη λεπτομέρεια:
- Τυλιγμένο διπλάσιο καλώδιο
- GYTA53 καλώδιο οπτικών ινών
- G.652D ή G.657A
- Διάμετρος 2~36 καλωδίων πυρήνες: 13.5mm
- Διάμετρος 38~60 καλωδίων πυρήνες: 15.3mm
- Μακροπρόθεσμο εκτατής δύναμης: 1000/N
- Βραχυπρόθεσμο εκτατής δύναμης: 3000N
- Μακροπρόθεσμο αντίστασης συντριβής: 1000N/100mm
- Βραχυπρόθεσμο αντίστασης συντριβής: 3000N/100mm
- Κάμπτοντας ακτίνα στατική: 10xD
- Κάμπτοντας ακτίνα δυναμική: 20xD
- GYTA53 το καλώδιο συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1.
Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο το (PE) για το καλώδιο με την υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Ένα πολυαιθυλένιο το φυλλόμορφο (APL) αργιλίου εφαρμόζεται γύρω από τον πυρήνα καλωδίων, ο οποίος γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει από την είσοδο νερού. Κατόπιν, το καλώδιο ολοκληρώνεται με μια θήκη PE.
Εφαρμογές:
- Υιοθετημένη έως υπαίθρια διανομή.
- Κατάλληλος για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
- Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.
|
Διπλό τυλιγμένο καλώδιο οπτικών ινών KT3004 GYTA53 άμεσα υπόγεια για την επικοινωνία
|
|
Description&Standards:
|
|
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν
με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο το (PE) για
το καλώδιο με την υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Σωλήνες (και υλικά πληρώσεως)
είναι προσαραγμένος γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Ένα πολυαιθυλένιο αργιλίου
Το φύλλο πλαστικού (APL) εφαρμόζεται γύρω από τον πυρήνα καλωδίων. όποιος γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει από
είσοδος νερού. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη PE. Αφότου είναι κατά μήκος το PSP
εφαρμοσμένο πέρα από την εσωτερική θήκη, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
|
| GYTY53 το καλώδιο συμμορφώνεται με τυποποιημένο YD/T 901-2001as καλά ως IEC 60794-1. |
| Χαρακτηριστικά: |
| Καλή μηχανική και εκτέλεση θερμοκρασίας |
| Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική |
| Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας |
| Αντίσταση και ευελιξία συντριβής |
| Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές: |
| (1) χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης |
| (2) χαλαρή ένωση πλήρωσης σωλήνων |
| πλήρωση πυρήνων καλωδίων (3) 100% |
| (4) APL υγρασία barrie |
| (5) ενίσχυση PSP moisture-proof |
| (6) νερό-εμποδίζοντας υλικό. |
| |
| Τεχνικές παράμετροι: |
| Τύπος καλωδίων |
Διάμετρος καλωδίων
(χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατή δύναμη
Πολύ/βραχυπρόθεσμο
(ν) |
Συντριβή
Αντίσταση
Πολύ
Βραχυπρόθεσμος
(N/100mm)
|
Κάμψη
Ακτίνα
Στατικός
Δυναμικός
(χιλ.)
|
| GYTA53-2~6 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-8~12 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-14~18 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-20~24 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-26~30 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-32~36 |
13.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
| GYTA53-38~60 |
15.3 |
234 |
1000/3000 |
1000/3000 |
10D/20D |
| |
| Χαρακτηριστικά οπτικής ίνας: |
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36
dB/km |
≤0.40
dB/km |
|
|
| @1550nm |
≤0.22
dB/km |
≤0.23
dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
| Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃ + 70℃ |
| Διαταγή Informations: |
| Χαρακτηρισμός |
KINGTONE KT3004 GYTA53 XXX Μ (ή ανά αίτημα του πελάτη) |
| Συσκευασία |
1000M ή 2000M/ξύλινο τύμπανο (ή ανά αίτημα του πελάτη) |
| Χρόνος παράδοσης |
Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. |
Ανταγωνιστικό πλεονέκτημα:
1, από τις πρώτες ύλες στα τελικά προϊόντα, εκτελούμε τους έντονους ποιοτικούς ελέγχους για να διατηρήσουμε την ποιότητα των προϊόντων μας:
Α, εισερχόμενο υλικό που επιθεωρείται από QC.
Β, έλεγχος διαδικασίας παραγωγής
Α: Διαδικασία κατασκευής
Β: Οι εργαζόμενοι εκπαίδευσαν καθημερινά/εβδομαδιαία έκδοση/μηνιαία
Γ: Εγχειρίδιο οδηγιών εργασίας σε κάθε σταθμό εργασίας
Δ: 5S σύστημα που εφαρμόζεται
Ε: Διαδικασία συντήρησης μηχανών
Γ, ποιοτικός έλεγχος και τελική επιθεώρηση
Το QC προσωπικό θα ελέγξει το υλικό, το προϊόν διαδικασίας και το τελικό προϊόν σύμφωνα με την προδιαγραφή ή τη διαδικασία δοκιμής.
2, οι προσπάθειες Ε&Α μας στρέφονται στην ενίσχυση και την ανάπτυξη των τεχνολογιών στοιχείων που απαιτούνται για να υποστηρίξουν τη μελλοντική ανάπτυξη και την επιτυχία για τους πελάτες και KINGTONE
3, ξέρουμε ότι οι πελάτες έχουν τις επείγουσες ανάγκες. Είμαστε ειδικευμένοι στην αποτελεσματική επικοινωνία για να αλληλεπιδράσουμε με τους πελάτες. Προκειμένου να παρασχεθεί η γρήγορη υπηρεσία, μπορούμε να απαντήσουμε για σας ώρες 7*24.
4, μπορούμε γρήγορα και επαγγελματικά να απαντήσουμε για ερευνάμε
5, περισσότερα από 1000 είδη καλωδίου, συνδετήρες και συγκεντρώνουν μπορούν να είναι προϊόντα και οργανωμένος από μας
6, παράδοση Intime
