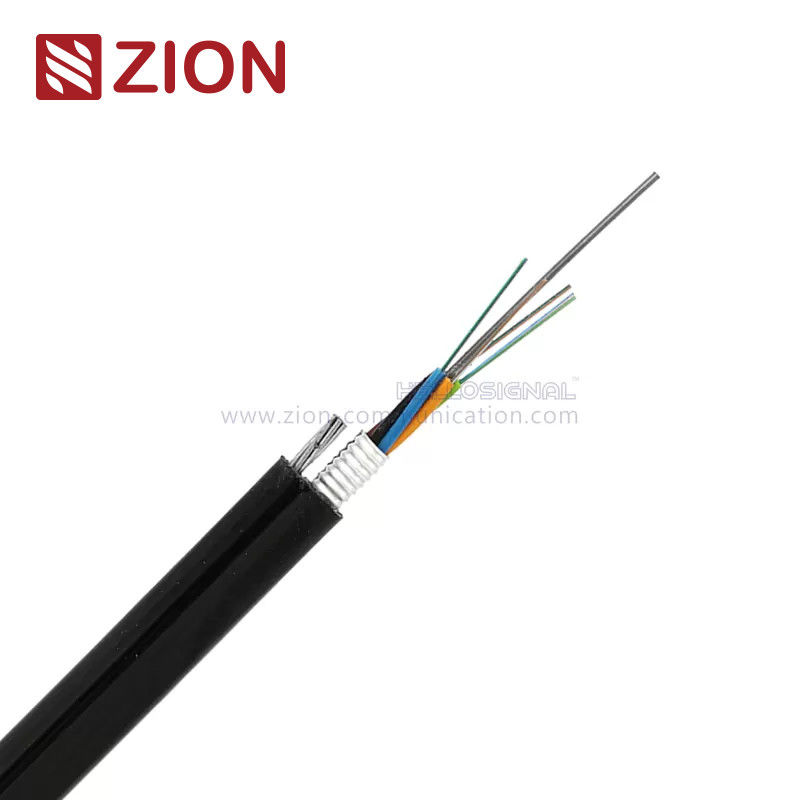

Αυτοφερόμενο καλώδιο οπτικών ινών καλωδίων GYTC8A με APL το εμπόδιο υγρασίας
Γρήγορη λεπτομέρεια:
- Σχήμα 8, αυτοφερόμενο
- GYTC8A καλώδιο οπτικών ινών
- G.652D ή G.657A
- Διάμετρος 2~60 καλωδίων πυρήνας: 9.5*18.3mm
- Εκτατή δύναμη μακροχρόνια/βραχυπρόθεσμη: 600N/1500N
- Αντίσταση συντριβής μακροχρόνια/βραχυπρόθεσμη: 300N/1000N/100mm
- Κάμπτοντας ακτίνα στατική/δυναμική: 10xD/20xD
- GYTC8A το καλώδιο συμμορφώνεται με τυποποιημένο YD/T 1155-2001as καλά ως IEC 60794-1
Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα FRP εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και ίνες) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από ένα Aramid το νήμα που ενισχύει το στρώμα εφαρμόζεται γύρω από τον πυρήνα καλωδίων. Αυτό το μέρος του καλωδίου που συνοδεύεται με τα προσαραγμένα καλώδια δεδομένου ότι το ενισχυτικό μέρος ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE) για να είναι σχήμα 8 τη δομή.
Εφαρμογές:
- Υιοθετημένη έως υπαίθρια διανομή.
- Κατάλληλος για τον εναέριο αγωγό και τη θαμμένη μέθοδο.
- Επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής.
|
KT3006 αυτοφερόμενο καλώδιο οπτικών ινών καλωδίων GYTC8A με APL το εμπόδιο υγρασίας
|
| Description&Standards: |
|
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν
με μια αδιάβροχη ένωση πλήρωσης. Ένα FRP εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης.
Οι σωλήνες (και ίνες) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων.
Μετά από ένα Aramid το νήμα που ενισχύει το στρώμα εφαρμόζεται γύρω από τον πυρήνα καλωδίων. Αυτό το μέρος του καλωδίου συνοδευόμενο
με τα προσαραγμένα καλώδια ως ενισχυτικό μέρος ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE) για να είναι σχήμα 8
δομή.
|
| GYTC8A το καλώδιο συμμορφώνεται με τυποποιημένο YD/T 1155-2001as καλά ως IEC 60794-1 |
| Χαρακτηριστικά: |
|
Η υψηλή εκτατή δύναμη των προσαραγμένων καλωδίων καλύπτει την απαίτηση αυτοφερόμενου και μειώνει
κόστος εγκαταστάσεων
|
| Καλή μηχανική και εκτέλεση θερμοκρασίας |
| Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική |
| Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη ίνα προστασίας |
| Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές: |
| (1) χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης |
| (2) χαλαρή ένωση πλήρωσης σωλήνων |
| πλήρωση πυρήνων καλωδίων (3) 100% |
| |
| Τεχνικές παράμετροι: |
| Τύπος καλωδίων |
Διάμετρος καλωδίων
(χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατή δύναμη
Πολύ/βραχυπρόθεσμο
(ν) |
Συντριβή
Αντίσταση
Πολύ
Βραχυπρόθεσμος
(N/100mm)
|
Κάμψη
Ακτίνα
Στατικός
Δυναμικός
(χιλ.)
|
| GYTC8A-2~12 |
9.5*18.3 |
125 |
600/1500 |
300/1000 |
10D/20D |
| GYTC8A-14~24 |
9.5*18.3 |
125 |
600/1500 |
300/1000 |
10D/20D |
| GYTC8A-26~36 |
9.5*18.3 |
125 |
600/1500 |
300/1000 |
10D/20D |
| GYTC8A-38~48 |
9.5*18.3 |
125 |
600/1500 |
300/1000 |
10D/20D |
| GYTC8A-50~60 |
9.5*18.3 |
125 |
600/1500 |
300/1000 |
10D/20D |
| |
| Χαρακτηριστικά οπτικής ίνας: |
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36
dB/km |
≤0.40
dB/km |
|
|
| @1550nm |
≤0.22
dB/km |
≤0.23
dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015 NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
| Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃ + 60℃ |
| Διαταγή Informations: |
| Χαρακτηρισμός |
Επικοινωνία KT3006 GYTC8A XXX Μ Zion (ή ανά αίτημα του πελάτη)
|
| Συσκευασία |
1000M ή 2000M/ξύλινο τύμπανο (ή ανά αίτημα του πελάτη)
|
| Χρόνος παράδοσης |
Κανονικά 25 ημέρες μετά από έλαβε την κατάθεση. |
