| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | hellosignal |
| Πιστοποίηση: | UL, CE, RoHS |
| Αριθμό μοντέλου: | ΚΑΛΏΔΙΟ ΕΠΙΤΉΡΗΣΗΣ CCTV |
| Ποσότητα παραγγελίας min: | 30 χλμ |
| Συσκευασία λεπτομέρειες: | Ξύλινο εξέλικτρο 500FT, 1000FT ή στροφίο στο κιβώτιο |
| Χρόνος παράδοσης: | 25 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 3000KM/μήνας |
| Αγωγός: | Γυμνός χαλκός | Διηλεκτρικός: | Στερεό πολυαιθυλένιο |
|---|---|---|---|
| Ασπίδα: | Επειδή-πλεξούδα (95%) | Αγωγός καλωδίων δύναμης: | Επειδή |
| Διάμετρος καλωδίων δύναμης της μόνωσης: | PVC (κόκκινο, μαύρο) | Σακάκι: | PVC/PE/LSZH |
|

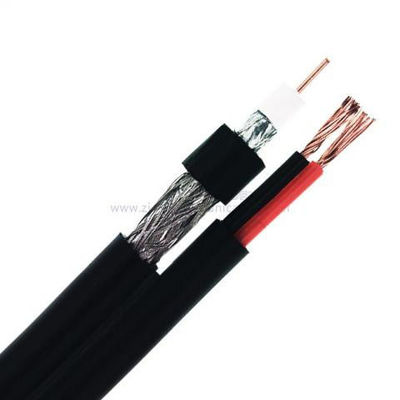

RG59CCS+2x0,75, Εικόνα 8 ΑΡ.7102044 |
||||||||
| Παρόμοιος τύπος: | ||||||||
| Ομοαξονικό καλώδιο | Πυρήνες ισχύος | |||||||
| Cond.Type &Ονομ.DCR |
Διηλεκτρικός | Θωράκιση& %Κάλυψη |
Σακάκι | Τύπος καλωδίου ρεύματος | Καλώδιο τροφοδοσίας OD του μόνωση |
Σακάκι | Ονομ.Χωρητικότητα | |
| RG59K + 2C0.5 Εικόνα 8 ΑΡ.7102035 |
0,70mm (SOL) π.Χ 54 Ω/χλμ |
Αφρός FEP |
προ ΧΡΙΣΤΟΥ Πλεξούδα 47% |
6,00 χλστ PVC/PE/LSZH |
2x (24*0,15 χλστ ΠΡΟ ΧΡΙΣΤΟΥ ) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 Εικόνα 8 ΑΡ.7102036 |
0,58mm (SOL) π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
προ ΧΡΙΣΤΟΥ πλεξούδα 95% |
6,00 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ ΠΡΟ ΧΡΙΣΤΟΥ ) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 CCA Εικόνα 8 ΑΡ.7102037 |
0,58mm (SOL) π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
CCA πλεξούδα 95% |
6,00 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 Micro +2C0,75 Εικόνα 8 ΑΡ.7102040 |
7*0,18mm (SOL) Π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
CCA πλεξούδα 95% |
4,05 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
52±3 pF/m |
| RG59 B/U +2C0,50 CCA Εικόνα 8 ΑΡ.7102041 |
0,5mm (SOL) π.Χ 87,6 Ω/χλμ |
Αφρός FEP |
1.Al/PET-Fol 2.CCA -Πλεξούδα 50% |
5,6 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
PVC 2,0 mm (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
69±2 pF/m |
| Παράμετροι κατασκευής: | ||||||||
| Εσωτερικός Μαέστρος | 0,643 mm CCS | |||||||
| Διηλεκτρικός | Αφρώδες πολυαιθυλένιο 3,71mm | |||||||
| Ασπίδα 1 | Αλουμινόχαρτο AL | |||||||
| Ασπίδα 2 | Σύρμα AL 0,12mmX32 | |||||||
| Σακάκι | 6,0 mm PVC/PE/LSZH | |||||||
| Καλώδιο τροφοδοσίας | 2x (16*0,25mmCCA) | |||||||
| Καλώδιο ρεύματος Διάμετρος μόνωσης | 2,0 mm PVC (Κόκκινο, Μαύρο) | |||||||
| Σακάκι | 5,0 mm PVC/PE/LSZH | |||||||
| Εφαρμογή | Για χρήση σε μεγαλύτερα μήκη λειτουργίας CCTV | |||||||
| Ηλεκτρικά Χαρακτηριστικά: | ||||||||
| Αντίσταση εσωτερικού αγωγού | 252,83 Ohms/KM στα 20℃ | |||||||
| Χωρητικότητα | 62±2 pF/m | |||||||
| Αντίσταση | 75 ± 3 Ω | |||||||
| Απώλεια επιστροφής | μεταξύ 5 και 1000 MHz: > 22 dB | |||||||
| Ταχύτητα Διάδοσης | 0,66 | |||||||
| Δοκιμή σπινθήρα (VAC) | 3 | |||||||
| Μηχανικές και Περιβαλλοντικές Ιδιότητες | ||||||||
| Ακτίνα κάμψης καλωδίου | 10 φορές τη διάμετρο του καλωδίου | |||||||
| Εύρος θερμοκρασίας λειτουργίας | -20℃έως 60℃ | |||||||
| Διαστάσεις καλωδίων | 6,0×5,05 χλστ | |||||||
| Διατομή | ||||||||
 |
||||||||
| Εξασθένιση (20℃): | ||||||||
| Συχνότητα (MHZ) | Μέγιστη εξασθένηση (dB/100 πόδια) | Μέγιστη εξασθένηση (dB/100m) | ||||||
| 5 | 0,66 | 2.16 | ||||||
| 50 | 2.07 | 6,78 | ||||||
| 100 | 2.92 | 9,58 | ||||||
| 300 | 5.06 | 16.58 | ||||||
| 450 | 6.19 | 20.31 | ||||||
| 865 | 8.58 | 28.15 | ||||||
| 1000 | 9.23 | 30.26 | ||||||
| 1750 | 12.20 | 40.03 | ||||||
| 2150 | 13.53 | 44,37 | ||||||
| 2500 | 14.59 | 47,84 | ||||||
| 3000 | 15,98 | 52,41 | ||||||
| Πληροφορίες παραγγελίας: | ||||||||
| Βαθμολόγηση | HELLOSIGNAL RG59CCS+2x0,75, Εικόνα 8 ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ CCTV 7102044 ×××M/FT |
|||||||
| Πακέτο | Ζητούμενο μήκος σε καρούλι, κουτί τραβήγματος, πλαστικό καρούλι, ξύλινο καρούλι, παλέτα… | |||||||
| Ωρα παράδοσης | Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης. | |||||||
| Μάρκα | HELLOSIGNAL®OR OEM | |||||||
| Παρόμοιος τύπος: | ||||||||
| Ομοαξονικό καλώδιο | Πυρήνες ισχύος | |||||||
| Cond.Type &Ονομ.DCR |
Διηλεκτρικός | Θωράκιση& %Κάλυψη |
Σακάκι | Τύπος καλωδίου ρεύματος | Καλώδιο τροφοδοσίας OD του μόνωση |
Σακάκι | Ονομ.Χωρητικότητα | |
| RG59K + 2C0.5 Εικόνα 8 ΑΡ.7102035 |
0,70mm (SOL) π.Χ 54 Ω/χλμ |
Αφρός FEP |
προ ΧΡΙΣΤΟΥ Πλεξούδα 47% |
6,00 χλστ PVC/PE/LSZH |
2x (24*0,15 χλστ ΠΡΟ ΧΡΙΣΤΟΥ ) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 Εικόνα 8 ΑΡ.7102036 |
0,58mm (SOL) π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
προ ΧΡΙΣΤΟΥ πλεξούδα 95% |
6,00 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ ΠΡΟ ΧΡΙΣΤΟΥ ) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0,50 CCA Εικόνα 8 ΑΡ.7102037 |
0,58mm (SOL) π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
CCA πλεξούδα 95% |
6,00 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
67±2 pF/m |
| RG59 Micro +2C0,75 Εικόνα 8 ΑΡ.7102040 |
7*0,18mm (SOL) Π.Χ 54 Ω/χλμ |
Στερεός Π.Ε |
CCA πλεξούδα 95% |
4,05 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
1,9 χλστ HDPE (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
52±3 pF/m |
| RG59 B/U +2C0,50 CCA Εικόνα 8 ΑΡ.7102041 |
0,5mm (SOL) π.Χ 87,6 Ω/χλμ |
Αφρός FEP |
1.Al/PET-Fol 2.CCA -Πλεξούδα 50% |
5,6 χλστ PVC/PE/LSZH |
2x (16*0,2 χλστ CCA) |
PVC 2,0 mm (Κόκκινο μαύρο) |
5,05 χλστ PVC/PE/ LSZH |
69±2 pF/m |
