Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | ISO, UL, CE, RoHS |
Αριθμό μοντέλου: | Ομοαξονικό καλώδιο RG59 |
Ποσότητα παραγγελίας min: | 30 χλμ |
Συσκευασία λεπτομέρειες: | 305M, 1000FT, Ξύλινο καρούλι, χαρτοκιβώτιο |
Χρόνος παράδοσης: | 25 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 3000 χλμ / μήνα |
Αγωγός: | 20 AWG π.Χ | Μόνωση: | Αφρισμένο ΡΕ |
---|---|---|---|
Ασπίδα: | Γυμνό σύρμα πλεξούδας χαλκού 95% κάλυψη | Σακάκι: | PVC CM |
Χρώμα: | Μαύρο άσπρο | Πακέτο: | 305M, 1000FT, Ξύλινο καρούλι, χαρτοκιβώτιο |

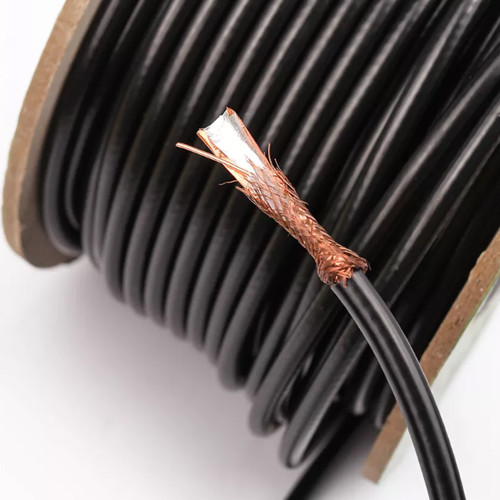

RG59 BC 95% CCA PVC CM Ομοαξονικό καλώδιο CCTV 75 Ohm ΑΡ.7100164 |
|||||||
Παρόμοιος τύπος: | |||||||
Κατάλογος Οχι. |
Cond.Type &Ονομ.DCR |
Θωράκιση | Θωράκιση& %Κάλυψη |
Τύπος σακακιού | Ονομ.Χωρητικότητα | Nom.Imp.Ω | |
RG59 π.Χ 95% π.Χ PVC CM ΑΡ.7100161 |
20AWG(SOL)π.Χ 33,4 Ω/χλμ |
Αφρισμένο Π.Ε |
BC-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
RG59 π.Χ 95% π.Χ PVC CMR ΑΡ.7100162 |
20AWG(SOL)π.Χ 33,4 Ω/χλμ |
Αφρισμένο Π.Ε |
BC-Braid 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
RG59 π.Χ 95% π.Χ PVC CMP ΑΡ.7100163 |
20AWG(SOL)π.Χ 33,4 Ω/χλμ |
Αφρισμένο Π.Ε |
BC-Braid 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
RG59 π.Χ 95% CCA PVC CM ΑΡ.7100164 |
20AWG(SOL)π.Χ 33,4 Ω/χλμ |
Αφρισμένο Π.Ε |
CCA-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
RG59 π.Χ 95% CCA PVC CMR ΑΡ.7100165 |
20AWG(SOL)π.Χ 33,4 Ω/χλμ |
Αφρισμένο Π.Ε |
CCA-Braid 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
Παράμετροι κατασκευής: | |||||||
Εσωτερικός Μαέστρος | 0,032"/0,81mm/20 AWG BC | ||||||
Διηλεκτρικός | 0,144"/3,66mm Αφρώδες PE | ||||||
Ασπίδα | Σύρμα πλεξούδας CCA 0,12 mm κάλυψη 95%. | ||||||
Σακάκι | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
Πάχος μπουφάν | 0,032"/0,81 χλστ | ||||||
Εφαρμογή | Για χρήση σε μεγαλύτερα μήκη λειτουργίας CCTV | ||||||
Ηλεκτρικά Χαρακτηριστικά: | |||||||
Αντίσταση εσωτερικού αγωγού | Το Max.στα 20℃θα είναι < 21,2 Ω/km (6,96 Ω/kft) | ||||||
Χωρητικότητα | 52 ±3 pF/m 15,8 ±1 pF/ft | ||||||
Αντίσταση | 75 ± 3 Ω | ||||||
Απώλεια επιστροφής | μεταξύ 5 και 1000 MHz: > 22 dB | ||||||
Ταχύτητα Διάδοσης | 0,85 | ||||||
Δοκιμή σπινθήρα (VAC) | 4 | ||||||
Μηχανικές και Περιβαλλοντικές Ιδιότητες | |||||||
Ακτίνα κάμψης καλωδίου | 10 φορές τη διάμετρο του καλωδίου | ||||||
Εύρος θερμοκρασίας λειτουργίας | -20℃έως 60℃ | ||||||
Διαστάσεις καλωδίων | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
Διατομή | |||||||
Εξασθένιση (20℃): | |||||||
Συχνότητα (MHZ) | Μέγιστη εξασθένηση (dB/100 πόδια) | Μέγιστη εξασθένηση (dB/100m) | |||||
5 | 0,86 | 2.82 | |||||
55 | 2.05 | 6.73 | |||||
83 | 2,45 | 8.04 | |||||
187 | 3,60 | 11.81 | |||||
211 | 3,80 | 12.47 | |||||
250 | 4.10 | 13.45 | |||||
300 | 4.45 | 14.60 | |||||
350 | 4,80 | 15,75 | |||||
400 | 5.10 | 16,73 | |||||
450 | 5,40 | 17.72 | |||||
500 | 5,70 | 18.70 | |||||
550 | 5,95 | 19.52 | |||||
600 | 6.20 | 20.34 | |||||
750 | 6,97 | 22,87 | |||||
865 | 7.52 | 24,67 | |||||
1000 | 8.12 | 26,64 | |||||
Πληροφορίες παραγγελίας: | |||||||
Βαθμολόγηση | HELLOSIGNAL RG59 BC 95% CCA PVC CM ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ CCTV 7100164 ×××M/FT |
||||||
Πακέτο | Ζητούμενο μήκος σε καρούλι, κουτί τραβήγματος, πλαστικό καρούλι, ξύλινο καρούλι, παλέτα… | ||||||
Ωρα παράδοσης | Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης. | ||||||
Μάρκα | HELLOSIGNAL®OR OEM | ||||||
