Περιγραφή του προϊόντος:

ΗMPO-MPO 12F ινώδη κομπλιέείναι μια λύση υψηλής απόδοσης, υψηλής πυκνότητας οπτικών ινών σχεδιασμένη για σύγχρονα περιβάλλοντα κέντρων δεδομένων.χαμηλή απώλεια εισαγωγής, και υψηλή απώλεια επιστροφής για αξιόπιστη μετάδοση δεδομένων.

Βασικά χαρακτηριστικά:

• Τύπος συνδέσμου: MPO και στα δύο άκρα, σύμφωνα με την IEC 61754-7.
• Αριθμός ινών: 12 ίνες, επίσης διαθέσιμες σε 24, 48, 72, 96 και 144 ίνες.
• Καλωδιακό μπουφάν: Ακατέργαστο 3,0 mm LSZH, εξασφαλίζοντας την ασφάλεια και την περιβαλλοντική συμμόρφωση.
• Πολωνικές επιλογές:
  • Μονότροπος (SM) APC: ≤0,35dB (Υπερχαμηλή απώλεια), ≥60dB απώλεια επιστροφής.
  • Πολλαπλής λειτουργίας (MM) PC: ≤0,6 dB απώλεια εισαγωγής, ≥35 dB απώλεια επιστροφής.
• ΔυνατότηταΑντέχει μέχρι 200 ζευγάρια με ελάχιστες αλλαγές στην απόδοση.
• Θερμοκρασία λειτουργίας: -40°C έως +85°C, καθιστώντας το κατάλληλο για διάφορα περιβάλλοντα.
• Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση τύπου ινών, γυαλί και ποιότητας συνδέσμου.

Εφαρμογές:

• Κέντρα δεδομένωνΙδανικό για καλωδίωση ραχοκοκαλιάς υψηλής πυκνότητας που υποστηρίζει 10G, 40G και 100G Ethernet (π.χ. 40G QSFP+ SR4, 100G QSFP28 SR4).
• Φύρα προς το κτίριο (FTTB): Για τη σύνδεση οπτικών δικτύων εντός κτιρίων.
• Σύνδεση οπτικού εξοπλισμού: Ενσωματώνεται απρόσκοπτα με πομπούς, κασέτες και πίνακες.

Πρότυπα και συμμόρφωση:

• Ακολουθεί τα πρότυπα IEC 61754-7, IEC 61755 και Telcordia GR-1435-CORE.
• Είναι συμβατό με τα δομημένα συστήματα καλωδίωσης TIA-568-C.
• Υποστηρίζει τις απαιτήσεις IEEE 802.3 για 40G και 100G Ethernet.

Γιατί να επιλέξετε κομπλέτα MPO-MPO;

• Απλοποιημένη ανάπτυξη με συνδετήρες μαζικής εξόντωσης.
• Οικονομικό για εγκαταστάσεις υψηλής πυκνότητας με επεκτασιμότητα.
• Γρήγορη προσαρμοστικότητα στις αλλαγές των τύπων συνδέσμων μέσω αρθρωτών κασετών.

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

Πίεσε την Τάμπ Τραβήξτε για Senko MPO

Σχεδίαση MPO-MPO 12F Fiber Patch Cord.

Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO

1- Πολικότητα.

Η πολικότητα A MPO καλώδια χρησιμοποιούν ένα κλειδί προς τα πάνω, κλειδί προς τα κάτω σχεδιασμό.
Ο συνδετήρας αντιστοιχεί στην θέση 1 ενός άλλου συνδετήρα.Πρέπει να χρησιμοποιήσουμε καλώδια διπλού τύπου Α-Β σε ένα άκρο και καλώδια διπλού τύπου Α-Α στο άλλο άκρο.Δεδομένου ότι σε αυτή τη σύνδεση, η Rx1 πρέπει να συνδεθεί με την Tx1. Αν δεν χρησιμοποιήσουμε καλώδιο διπλού διπλού A-A, σύμφωνα με την αρχή σχεδιασμού της πολικότητας ενός καλωδίου MTP, η ίνα 1 μπορεί να μεταδώσει σε ίνα 1,Δηλαδή Rx1 μπορεί να μεταδίδει σε Rx1, η οποία μπορεί να προκαλέσει σφάλματα.

2Η σύνδεση με την πολικότητα Β

Τα καλώδια MTP πολικότητας Β χρησιμοποιούν ένα σχεδιασμό κλειδί προς τα πάνω, κλειδί προς τα πάνω.όταν χρησιμοποιούμε το καλώδιο MTP πολικότητας Β για σύνδεσηΔεδομένου ότι το σχεδιασμό κλειδί προς κλειδί βοηθά στην αναστροφή της πολικότητας, η οποία κάνει την ίνα 1 να μεταδίδει στην ίνα 12, δηλαδή η Rx1 μεταδίδει στην Tx1.

3Σύνδεση πολικότητας C.

Όπως και τα καλώδια MPO πολικότητας A, τα καλώδια MPO πολικότητας C χρησιμοποιούν επίσης ένα σχεδιασμό κλειδί προς τα πάνω, κλειδί προς τα κάτω.που κάνει τη θέση 1 ενός συνδέσμου αντιστοιχεί στη θέση 2 του
Όπως φαίνεται στην παρακάτω εικόνα, όταν χρησιμοποιούμε καλώδιο MTP πολικότητας C για σύνδεση, θα πρέπει να χρησιμοποιήσουμε καλώδια διπλού τύπου Α-Β και στα δύο άκρα.Δεδομένου ότι η διασταυρούμενη σχεδίαση ινών βοηθά να ανατρέψει την πολικότητα, που κάνει την ίνα 1 να μεταδίδει στην ίνα 2, δηλαδή η Rx1 μεταδίδει στην Tx1.

Σημείωση:Ο τύπος Polarity είναι στους ακόλουθους κανόνες ονομασίας-Polarity A;Polarity B;Polarity C

Το καυτό MPO Fiber Patch Cord της Zion Communication

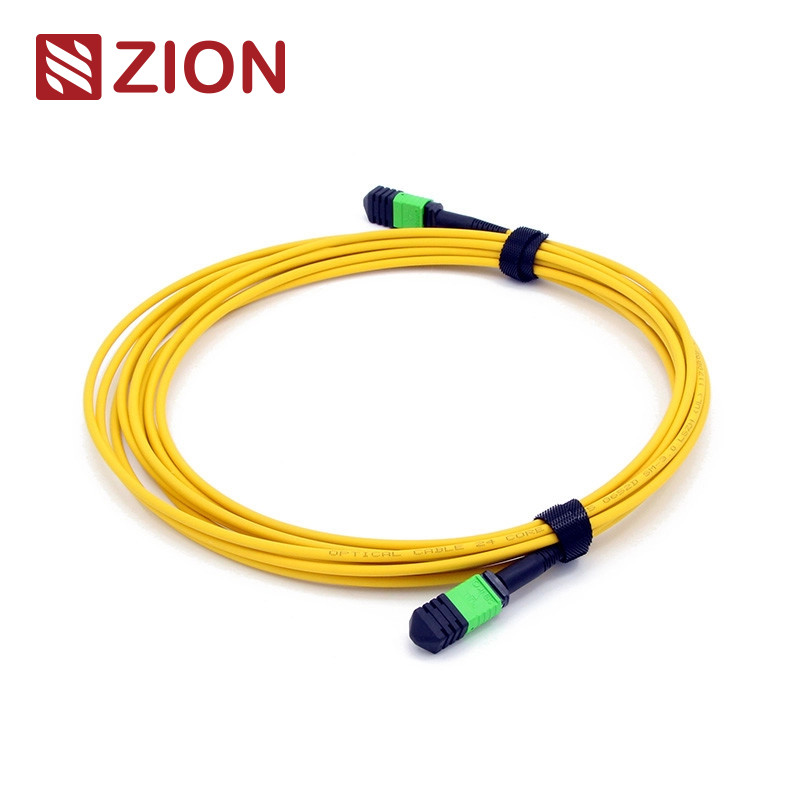

• 7236001: MPO θηλυκό σε MPO θηλυκό SM 3,0mm LSZH 12 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Υψηλής απόδοσης 12-Fiber MPO Female patch cord για εφαρμογές μονής λειτουργίας.και συνδέσεις Ethernet 100G.

• 7236002: MPO θηλυκό σε MPO θηλυκό SM 3,0mm LSZH 24 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Αυτό το 24 ινών MPO θηλυκό καλώδιο είναι σχεδιασμένο για δίκτυα μονής λειτουργίας που απαιτούν υψηλής ταχύτητας μετάδοση δεδομένων σε μια συμπαγή μορφή.Υποστηρίζει Ethernet έως 100Gbps.

• 7236003: MPO θηλυκό σε MPO θηλυκό OM3 3,0mm LSZH 12 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Ένα 12-Fiber MPO Female multimode patch cord σχεδιασμένο για δίκτυα OM3. Με ένα jack LSZH 3,0 mm, εξασφαλίζει βέλτιστη απόδοση για 40G/100G Ethernet σε κέντρα δεδομένων και δίκτυα επιχειρήσεων.

• 7236004: MPO θηλυκό σε MPO θηλυκό OM3 3,0mm LSZH 24 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Αυτό το 24-Fiber MPO Female OM3 patch cord παρέχει συνδεσιμότητα υψηλής πυκνότητας με αξιόπιστη απόδοση για δίκτυα multimode.

• 7236005: MPO θηλυκό σε MPO θηλυκό OM4 3,0mm LSZH 12 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Απολαύστε χαμηλής απώλειας, υψηλής πυκνότητας συνδεσιμότητας με αυτό το 12-Fiber MPO Female OM4 patch cord.

• 7236006: MPO θηλυκό σε MPO θηλυκό OM4 3,0mm LSZH 24 ίνες ινώδους οπτικής ράβδου

Περιγραφή του προϊόντος:
Το 24-Fiber OM4 patch cord έχει σχεδιαστεί για εφαρμογές multimode υψηλής ταχύτητας και υψηλής πυκνότητας.

• 7236007: MTP Γυναίκα προς MTP Γυναίκα SM 3,0mm LSZH 12 ίνες ίνες οπτικής ράβδου

Περιγραφή του προϊόντος:
Το προϊόν υποστηρίζει κλιμακώσιμη σύνδεση υψηλής ταχύτητας για κέντρα δεδομένων και καλωδίωση σπονδυλικής στήλης.

• 7236008: MTP Γυναίκα προς MTP Γυναίκα SM 3,0mm LSZH 24 ίνες ίνες οπτικής ράβδου

Περιγραφή του προϊόντος:
Αυτό το καλώδιο 24-Fiber MTP Female patch είναι ιδανικό για εφαρμογές μονής λειτουργίας που απαιτούν συνδέσεις υψηλής πυκνότητας σε κέντρα δεδομένων, με υποστήριξη έως και 100Gbps Ethernet.

• 7236009: MTP Γυναίκα προς MTP Γυναίκα OM3 3,0mm LSZH 12 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Ένα αξιόπιστο καλώδιο επικάλυψης OM3 με 12 ίνες, σχεδιασμένο για εφαρμογές multimode, που προσφέρει χαμηλή απόδοση απώλειας για δίκτυα υψηλής ταχύτητας σε συμπαγές διαμορφώσεις.

• 7236010: MTP Γυναίκα προς MTP Γυναίκα OM3 3,0mm LSZH 24 ίνες ινώδες οπτικό καλώδιο

Περιγραφή του προϊόντος:
Αυτό το καλώδιο επικάλυψης 24-Fiber MTP Female OM3 υποστηρίζει εφαρμογές multimode υψηλής πυκνότητας, παρέχοντας εξαιρετική απόδοση για 40G και 100G Ethernet σε κέντρα δεδομένων.

• 7236011: MTP Γυναίκα προς MTP Γυναίκα OM4 3,0mm LSZH 12 ίνες ίνες οπτικής ράβδου

Περιγραφή του προϊόντος:
Για τα υπερ-γρήγορα δίκτυα πολυμέσων, αυτό το καλώδιο επικάλυψης 12-Fiber MTP Female OM4 παρέχει υψηλής πυκνότητας, χαμηλής απώλειας συνδεσιμότητα με ένα ανθεκτικό σακάκι LSZH.

• 7236012: MTP θηλυκό σε MTP θηλυκό OM4 3,0mm LSZH 24 ίνες ινώδους οπτικής ράβδου

Περιγραφή του προϊόντος:
Ένα καλώδιο επικάλυψης 24 ινών MTP Female OM4 βελτιστοποιημένο για εφαρμογές multimode, εξασφαλίζοντας εξαιρετική απόδοση και αξιοπιστία σε περιβάλλοντα υψηλής πυκνότητας.

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

Υπηρεσία OEM/ODM για εσάς

• Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
• Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
• Διαφορετικό επίπεδο ποιότητας.
