Αντοχή: | <0,3dB τυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Χρόνοι σύνδεσης: | ≤ 500 | Εκτατή δύναμη: | >70Ν |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C |
Κώδικας Zion | Περιγραφή Zion | |||||||||||||||||||||||||||||||||||||||||||

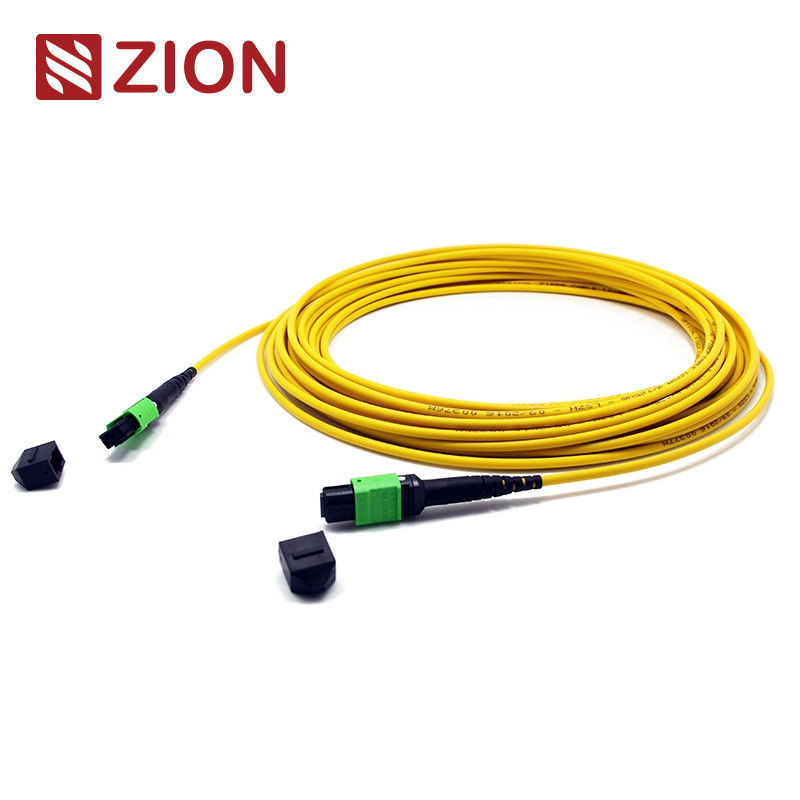

ZCM1152HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | |||||||||||||||||||||||||||||||||||||||||||
|
Βιομηχανικά πρότυπα συνδετήρων:
|
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MPO) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Βυσματωτοί χρόνοι | ≤500 | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Εφαρμογή: | ||||||||||||||||||||||||||||||||||||||||||||
|
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Αντιφατική ετικέττα για Senko MPO
Σχέδιο σκοινιού μπαλωμάτων ινών mpo-MPO 12F.
Γενικό μήκος (Λ) (μ) | μήκος της ανοχής (εκατ.) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% X λ-0 |
|
Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MTP/MPO
Βάση-24 λύση πολικότητας
Για να προφθάσει την αυξανόμενη απαίτηση για το υψηλότερο εύρος ζώνης, το καλώδιο 24 ινών MTP/MPO εισάγεται για να διευκολύνει τη μετανάστευση στο δίκτυο 100G. Διπλασιάζει την πυκνότητα της ίνας 12 τηλεγραφώντας στο ίδιο ίχνος, που μειώνει την αρίθμηση ινών, επιτρέπει λιγότερους τη διάβαση καλωδίων, και βελτίωση της ροής αέρος. Η συντήρηση πολικότητας βάση-24 MTP/MPO που τηλεγραφούν, εντούτοις, είναι πιό περίπλοκη. OMC συστήνει το καλώδιο κορμών τύπων Α (βασικός-επάνω για να βασικός-κατεβάσει) MTP/MPO. Με την κασέτα τύπων AF Aand τύπων μας, καμία ανάγκη για το καλώδιο μπαλωμάτων α--α άλλο. Η μέθοδος συνδετικότητας είναι διευκρινισμένη στην ακόλουθη εικόνα |
Καυτό ΚΑΛΩΔΙΟ ΚΟΡΜΩΝ της επικοινωνίας Zion
Κώδικας Zion | Περιγραφή Zion | |||||||
7236001 | ZCM1122HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236002 | ZCM1152HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236003 | ZCM1127HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236004 | ZCM1157HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236005 | ZCM1128HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236006 | ZCM1158HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236007 | ZCM2122HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236008 | ZCM2152HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236009 | ZCM2127HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236010 | ZCM2157HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236011 | ZCM2128HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236012 | ZCM2158HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP |
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
