Αντοχή: | <0,3dB τυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Εκτατή δύναμη: | >70Ν | Χρόνοι σύνδεσης: | ≤ 500 |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C | ||
Υψηλό φως: | Mpo Fiber Jumper 24 Fibers,3 |
Κώδικας Zion | Περιγραφή Zion | |||||||

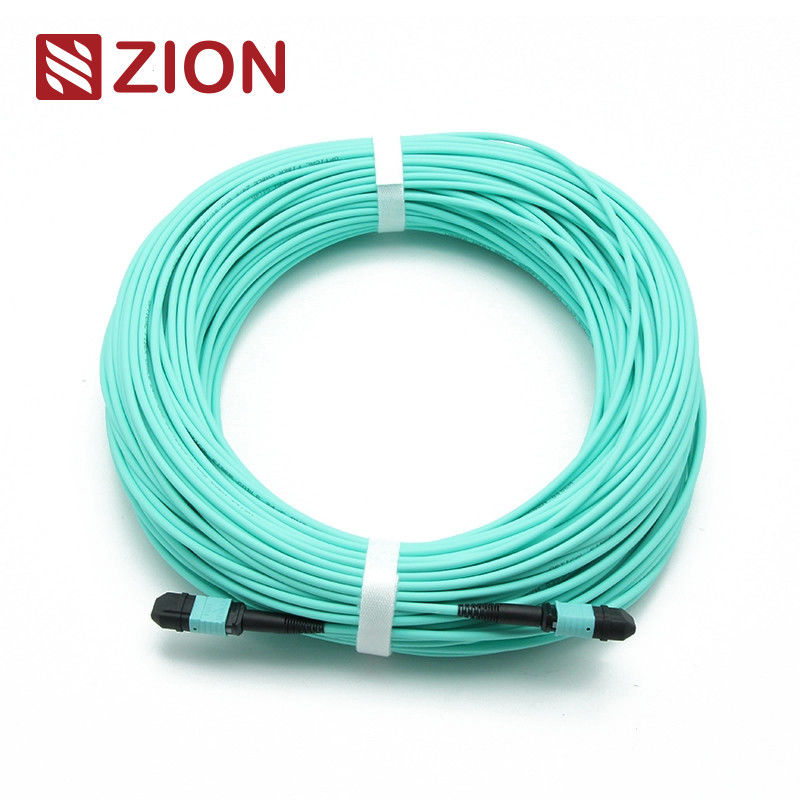

ZCM1157HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | |||||||
Ο συνδετήρας MPO είναι ένας τύπος ίνας connecter. MPO (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MPO προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+. | ||||||||
Οι τύποι συνδετήρων MPO διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC). | ||||||||
Σκοινί μπαλωμάτων ινών mpo-MPO 3.0mm LSZH. Το σκοινί μπαλωμάτων ινών MPO ολοκληρώνεται με το συνδετήρα MPO και στις δύο άκρες. Το σκοινί μπαλωμάτων ινών MPO συνδέει τις ενότητες MPO ως μόνιμη σύνδεση. Το σκοινί μπαλωμάτων ινών MPO είναι διαθέσιμο με 12, 24, 48,60,72, 96,144fibers. Η υποστήριξη επιταχύνεται στις λύσεις κέντρων δεδομένων 10/40/100Gbps. Υιοθετούνται χαρακτηριστικά για να διασυνδέσουν τις κασέτες, οι επιτροπές ή δυναμωμένο MPO ανεμιστήρας-outs-αερίζουν, και για να διευκολύνουν τη γρήγορη επέκταση της σπονδυλικής στήλης υψηλής πυκνότητας τηλεγραφώντας στα κέντρα δεδομένων και άλλα υψηλά περιβάλλοντα ινών. Εκτός αυτού, MPO παρέχει επίσης πολλές ευελιξία και ευκολία μόλις πρέπει να αλλάξετε το ύφος συνδετήρων στις επιτροπές μπαλωμάτων. Αντί της αλλαγής του συνδετήρα στον κορμό καλωδίων, ακριβώς που εγκαθιστά μια νέα κασέτα με το νέο ύφος συνδετήρων από την πλευρά crossconnect της επιτροπής μπαλωμάτων. | ||||||||
Το σκοινί μπαλωμάτων ινών mpo-MPO 12F σχεδιάζεται για 40G QSFP+ SR4, 40G QSFP+ CSR4 και τις άμεσα συνδέσεις οπτικής 100G QSFP28 SR4 και το κέντρο δεδομένων υψηλής πυκνότητας. |
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO) |
||||||
MPO πολλαπλού τρόπου | IEC 61754-7 | OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MPO) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MPO Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MPO) |
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MPO) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Βυσματωτοί χρόνοι | ≤500 | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα: | ||||||||
χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια | ||||||||
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και | ||||||||
οικονομική λύση για την μάζα-λήξη της ίνας | ||||||||
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ | ||||||||
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα | ||||||||
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων | ||||||||
αγαθό στην επανάληψη και την ανταλλαξιμότητα |
Εφαρμογή: | ||||||||||||||||||||||||||||||||||||||||||||
|
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Αντιφατική ετικέττα για Senko MPO
Σχέδιο σκοινιού μπαλωμάτων ινών mpo-MPO 12F.
Γενικό μήκος (Λ) (μ) | μήκος της ανοχής (εκατ.) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% X λ-0 |
|
Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MTP/MPO
Βάση-24 λύση πολικότητας
Για να προφθάσει την αυξανόμενη απαίτηση για το υψηλότερο εύρος ζώνης, το καλώδιο 24 ινών MTP/MPO εισάγεται για να διευκολύνει τη μετανάστευση στο δίκτυο 100G. Διπλασιάζει την πυκνότητα της ίνας 12 τηλεγραφώντας στο ίδιο ίχνος, που μειώνει την αρίθμηση ινών, επιτρέπει λιγότερους τη διάβαση καλωδίων, και βελτίωση της ροής αέρος. Η συντήρηση πολικότητας βάση-24 MTP/MPO που τηλεγραφούν, εντούτοις, είναι πιό περίπλοκη. OMC συστήνει το καλώδιο κορμών τύπων Α (βασικός-επάνω για να βασικός-κατεβάσει) MTP/MPO. Με την κασέτα τύπων AF Aand τύπων μας, καμία ανάγκη για το καλώδιο μπαλωμάτων α--α άλλο. Η μέθοδος συνδετικότητας είναι διευκρινισμένη στην ακόλουθη εικόνα |
Καυτό ΚΑΛΩΔΙΟ ΚΟΡΜΩΝ της επικοινωνίας Zion
Κώδικας Zion | Περιγραφή Zion | |||||||
7236001 | ZCM1122HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236002 | ZCM1152HIA1X | Θηλυκό MPO στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236003 | ZCM1127HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236004 | ZCM1157HLA1X | Θηλυκό MPO στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236005 | ZCM1128HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236006 | ZCM1158HMA1X | Θηλυκό MPO στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MPO MPO | ||||||
7236007 | ZCM2122HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236008 | ZCM2152HIA1X | Θηλυκό MTP στους θηλυκούς SM 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236009 | ZCM2127HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236010 | ZCM2157HLA1X | Θηλυκό MTP στους θηλυκούς OM3 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236011 | ZCM2128HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 12 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP | ||||||
7236012 | ZCM2158HMA1X | Θηλυκό MTP στους θηλυκούς OM4 3.0mm LSZH 24 μετρητές συνήθειας σκοινιού μπαλωμάτων ινών MTP MTP |
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
