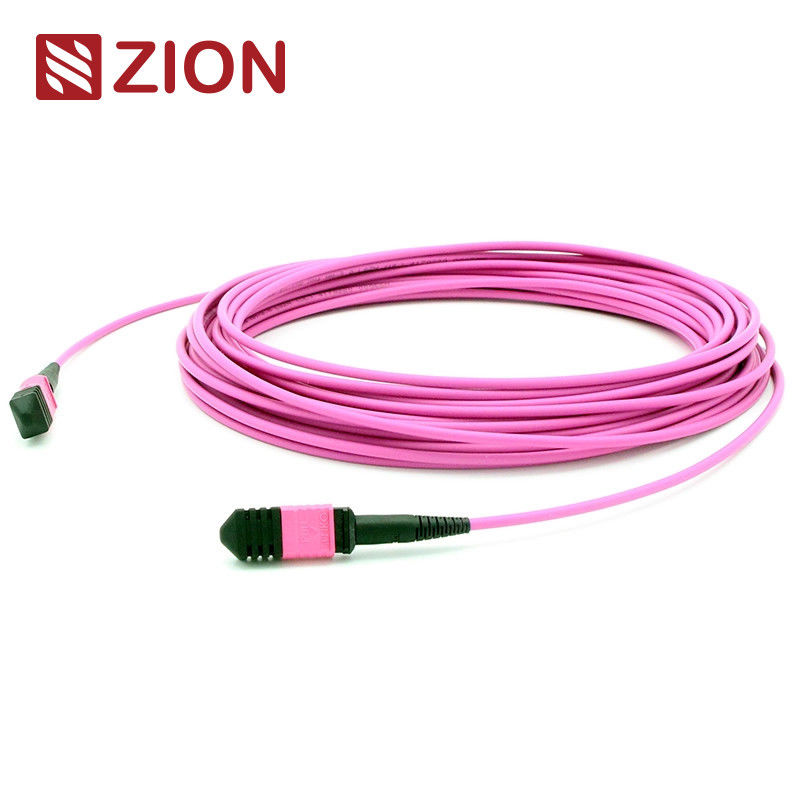

12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters

12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
12 Fibers MPO Female To MPO Female OM4 3.0mm LSZH MPO Patch Cord Custom Meters
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: HELLOSIGNAL® OR OEM
Ποσότητα παραγγελίας min: 50 ΤΕΜ
Συσκευασία λεπτομέρειες: 10 PC / Πλαστική σακούλα
Χρόνος παράδοσης: Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: κανένα όριο
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Δυνατότητα: <0,3dB τυπική αλλαγή, 200 ζευγαρώματα εναλλαξιμότητα: ≤ 0,2dB
Δυνατότητα τράβηξης: >70Ν Χρόνοι σύνδεσης: ≤ 500
Θερμοκρασία λειτουργίας (℃): -40 έως + 85°C

Περιγραφή προϊόντων

MPO Γυναίκα προς MPO Γυναίκα OM4 3,0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 0



Κωδικός Σιών: ZCM1128HMA1X

Περιγραφή:
MPO θηλυκό σε MPO θηλυκό OM4 3,0 mm LSZH 12 ίνες Patch Cord



Σύνοψη

Ο MPO (Multi-Fiber Push On) είναι ένας σύνδεσμος πολυπυρηνικών ινών υψηλής πυκνότητας που χρησιμοποιείται συνήθως σε εφαρμογές όπως κέντρα δεδομένων, κατασκευή συνδέσεων ινών,και εσωτερικές συνδέσεις οπτικού εξοπλισμού για συσκευές όπως οι οπτικοί δέκτες (40G), 100G, QSFP+).

Αυτό το καλώδιο MPO διαθέτει OM4 πολυτρόπους ίνες, που τερματίζονται με συνδέσεις MPO και στα δύο άκρα, παρέχοντας έναν αξιόπιστο σύνδεσμο υψηλής απόδοσης.Υποστηρίζει ταχύτητες δεδομένων έως 10G/40G/100G και είναι ιδανική για ταχεία ανάπτυξη σε περιβάλλοντα υψηλής πυκνότητας.



Πρότυπα και συμμόρφωση

  • Πρότυπα:Δελτίο ΕΚΑΧ αριθ.
  • Εφαρμογές:Συμμόρφωση με τα πρότυπα IEEE 802.3 (40G, 100G) και 10G Fiber Channel



Βασικά χαρακτηριστικά

  • Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης:Εξασφαλίζει αξιόπιστες και υψηλής ποιότητας συνδέσεις.
  • Συνδεσιμότητα πολλαπλών ινών:Διατίθεται σε συγκροτήματα ινών 4, 8, 12 και 24.
  • Σχεδιασμός ανθεκτικός:Υποστηρίζει τόσο στρογγυλούς όσο και οβάλ τύπους καλωδίων.
  • Ευελιξία:Σχεδιασμένο για μαζική εξάλειψη και εύκολη αντικατάσταση των συνδέσεων των συσσωρευτών.
  • Χρωματικά κώδικα:Κουτί Aqua για πολυμέθοδος ίνες OM4.



Οπτική απόδοση

  • Απώλεια εισαγωγής (MPO):
    • Τυπική απώλεια: ≤0,6 dB (μέγιστο), ≤0,5 dB (τυπική)
    • Υπερχαμηλή απώλεια: ≤0,35 dB (μέγιστο), ≤0,2 dB (τυπική)
  • Επιστροφή απώλειας:
    • ≥ 25 dB για συνδέσμους MPO
  • Δυνατότητα:≤0,3 dB μεταβολή μετά από 200 ζευγάρια
  • Θερμοκρασία λειτουργίας:-40°C έως +85°C



Εφαρμογές

  • Κέντρα δεδομένων:Λύσεις καλωδίωσης υψηλής πυκνότητας για ταχύτερη ανάπτυξη.
  • Φύρα προς το κτίριο:Αποτελεσματικές συνδέσεις σπονδυλικής στήλης.
  • Εσωτερικές συνδέσεις οπτικών ινών:Κεσέτες διασύνδεσης, συσσωρευτές και ανθεκτικοί ανεμιστήρες.







Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 1







Πίεσε την Τάμπ Τραβήξτε για Senko MPO



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 2









Σχεδίαση MPO-MPO 12F Fiber Patch Cord.



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 3







Συνολικό μήκος ((L) ((m): μήκος ανοχής ((cm)
011040





Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 4







1- Πολικότητα.

Η πολικότητα A MPO καλώδια χρησιμοποιούν ένα κλειδί προς τα πάνω, κλειδί προς τα κάτω σχεδιασμό.
Ο συνδετήρας αντιστοιχεί στην θέση 1 ενός άλλου συνδετήρα.Πρέπει να χρησιμοποιήσουμε καλώδια διπλού τύπου Α-Β σε ένα άκρο και καλώδια διπλού τύπου Α-Α στο άλλο άκρο.Δεδομένου ότι σε αυτή τη σύνδεση, η Rx1 πρέπει να συνδεθεί με την Tx1. Αν δεν χρησιμοποιήσουμε καλώδιο διπλού διπλού A-A, σύμφωνα με την αρχή σχεδιασμού της πολικότητας ενός καλωδίου MTP, η ίνα 1 μπορεί να μεταδώσει σε ίνα 1,Δηλαδή Rx1 μπορεί να μεταδίδει σε Rx1, η οποία μπορεί να προκαλέσει σφάλματα.



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 5







2Η σύνδεση με την πολικότητα Β



Τα καλώδια MTP πολικότητας Β χρησιμοποιούν ένα σχεδιασμό κλειδί προς τα πάνω, κλειδί προς τα πάνω.όταν χρησιμοποιούμε το καλώδιο MTP πολικότητας Β για σύνδεσηΔεδομένου ότι το σχεδιασμό κλειδί προς κλειδί βοηθά στην αναστροφή της πολικότητας, η οποία κάνει την ίνα 1 να μεταδίδει στην ίνα 12, δηλαδή η Rx1 μεταδίδει στην Tx1.



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 6





3Σύνδεση πολικότητας C.



Όπως και τα καλώδια MPO πολικότητας A, τα καλώδια MPO πολικότητας C χρησιμοποιούν επίσης ένα σχεδιασμό κλειδί προς τα πάνω, κλειδί προς τα κάτω.που κάνει τη θέση 1 ενός συνδέσμου αντιστοιχεί στη θέση 2 του
Όπως φαίνεται στην παρακάτω εικόνα, όταν χρησιμοποιούμε καλώδιο MTP πολικότητας C για σύνδεση, θα πρέπει να χρησιμοποιήσουμε καλώδια διπλού τύπου Α-Β και στα δύο άκρα.Δεδομένου ότι η διασταυρούμενη σχεδίαση ινών βοηθά να ανατρέψει την πολικότητα, που κάνει την ίνα 1 να μεταδίδει στην ίνα 2, δηλαδή η Rx1 μεταδίδει στην Tx1.



12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 7





Σημείωση: Ο τύπος Polarity είναι στους ακόλουθους κανόνες ονομασίας-Polarity A;Polarity B;Polarity C







Το καυτό καλώδιο της Zion Communication





  • 7236001 ZCM1122HIA1X: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
  • 7236002 ZCM1152HIA1X: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
  • 7236003 ZCM1127HLA1X: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
  • 7236004 ZCM1157HLA1X: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
  • 7236005 ZCM1128HMA1X: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters
  • 7236006 ZCM1158HMA1X: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
  • 7236007 ZCM2122HIA1X: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
  • 7236008 ZCM2152HIA1X: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters
  • 7236009 ZCM2127HLA1X: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
  • 7236010 ZCM2157HLA1X: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters
  • 7236011 ZCM2128HMA1X: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters
  • 7236012 ZCM2158HMA1X: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters











Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.







12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 8











Υπηρεσία OEM/ODM για εσάς

  • Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
  • Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
  • Διαφορετικό επίπεδο ποιότητας.









12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 9

 MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 10

 MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 11

 MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 11

 MPO Γυναίκα προς MPO Γυναίκα OM3 3,0mm LSZH 24 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 13

 MPO Γυναίκα προς MPO Γυναίκα OM4 3,0mm LSZH 12 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 13

 MPO Γυναίκα προς MPO Γυναίκα OM4 3,0mm LSZH 24 ίνες MPO Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 15

 MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 16

 MTP Γυναίκα προς MTP Γυναίκα SM 3,0 mm LSZH 24 ίνες MTP Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 11

 ΜΤΠ Γυναίκα προς ΜΤΠ Γυναίκα OM3 3,0mm LSZH 12 ίνες MTP Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
12 Fibers MPO Female To MPO Female OM4 3,0mm LSZH MPO Patch Cord Custom Meters 11

 ΜΤΠ Γυναίκα προς ΜΤΠ Γυναίκα OM3 3,0mm LSZH 24 ίνες MTP Patch Cord Custom Meters Διάλυμα MPO-MTP,ΔΕΠ/ΔΕΠ,Οπτικά στοιχεία,Οπτικά δίκτυα
