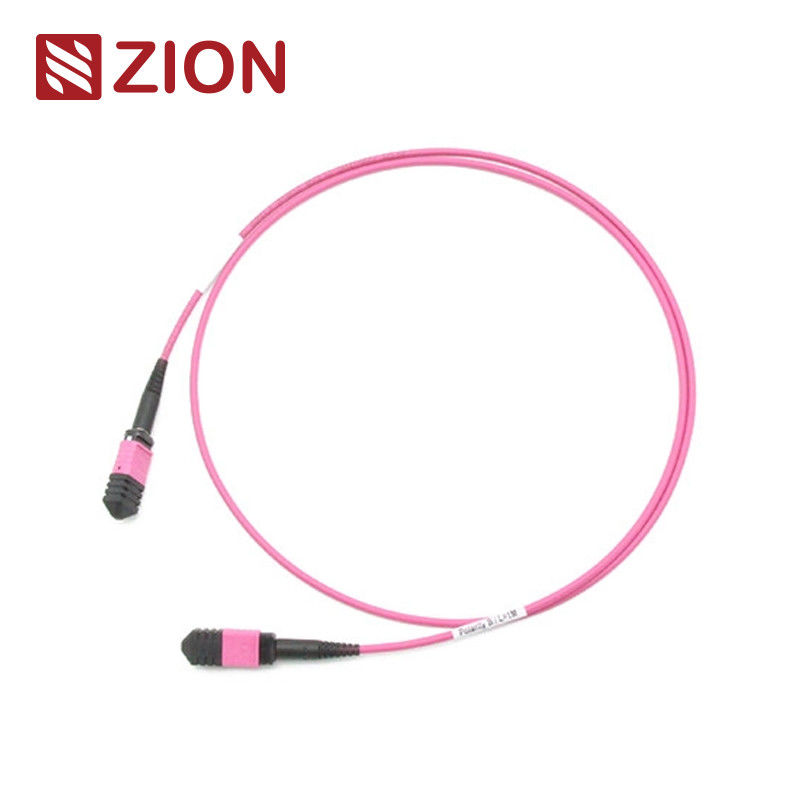

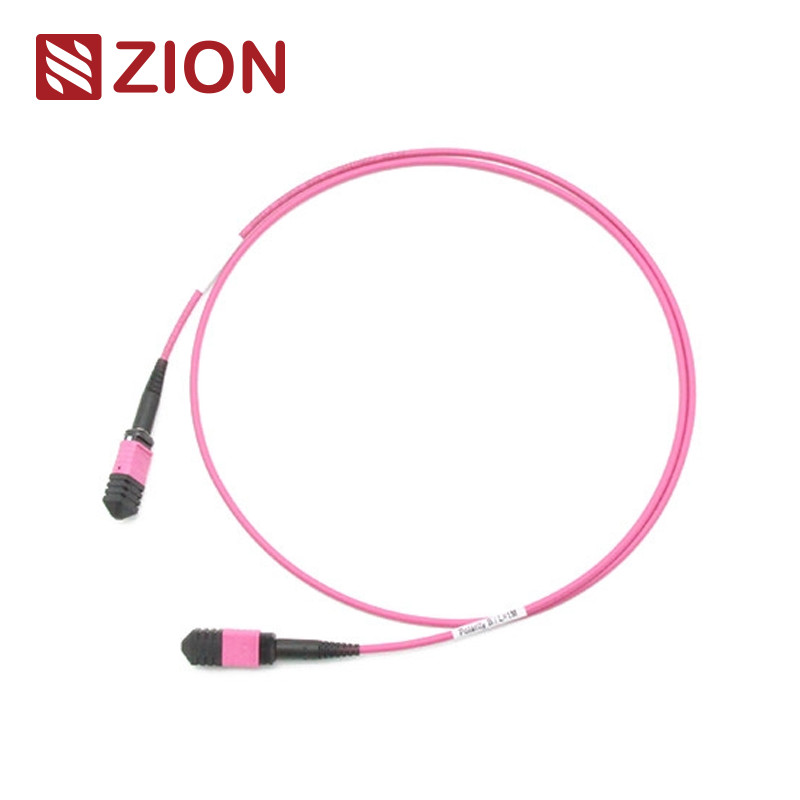

MPO Γυναίκα προς MPO Γυναίκα OM4 3,0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
Κώδικας Σιών και περιγραφή
Κώδικας Σιών:ZCM1158HMA1X
Σιόν Περιγραφή:MPO Γυναίκα προς MPO Γυναίκα OM4 3,0mm LSZH 24 ίνες MPO Patch Cord Custom Meters
Ο συνδετήρας MPO είναι ένας τύπος συνδετήρα ινών.Το σύστημα προσύνδεσης ινών υψηλής πυκνότητας MPO χρησιμοποιείται επί του παρόντος κυρίως για εφαρμογές σε περιβάλλοντα υψηλής πυκνότητας κέντρων δεδομένων, την εφαρμογή οπτικών ινών στο κτίριο και τις εφαρμογές εσωτερικής σύνδεσης στο εσωτερικό του οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως η οπτική συσκευή, 40G, 100G, QSFP +.
Οι τύποι συνδέσμων MPO διακρίνονται σύμφωνα με τους κανονισμούς της IEC 61754-7: αριθμοί πυρήνα (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. Το MPO Fiber Patch Cord τερματίζεται με MPO σύνδεσμο και στα δύο άκρα.Το MPO Fiber Patch Cord είναι διαθέσιμο με 12, 24, 48,60, 72,96Υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.και να διευκολυνθεί η ταχεία ανάπτυξη καλωδίων ραδιοφωνικής στήλης υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλής ινώνΕκτός αυτού, MPO παρέχει επίσης μεγάλη ευελιξία και ευκολία όταν πρέπει να αλλάξετε το στυλ συνδέσμου στα πάνελ πατς.Απλά εγκαθιστώντας μια νέα κασέτα με το νέο στυλ συνδέσμου στην πλευρά διασταύρωσης του πίνακα ελαστικών.
Το 12F MPO-MPO Fiber Patch Cord έχει σχεδιαστεί για 40G QSFP+ SR4, 40G QSFP+ CSR4 και 100G QSFP28 SR4 οπτικές άμεσες συνδέσεις και κέντρο δεδομένων υψηλής πυκνότητας.
Συνδετήρες Βιομηχανικό πρότυπο
Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (standard loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)
Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Οπτικές προδιαγραφές για τα καλώδια ευθείας ζώνης MPO-LC
Ενιαία λειτουργία (SM) - APC 8 βαθμών γυαλισμένο
Πολυτρόπος (MM) - PC Flat Polish
Γενικές προδιαγραφές
- Δυνατότητα: < 0,3 dB τυπική μεταβολή μετά από 200 ζευγάρια
- Αντικατάστατη: ≤ 0,2 dB
- Δυνατότητα τράβηξης: > 70 N
- Χρόνοι συνδεδεμένων συσκευών: ≤ 500
- Θερμοκρασία λειτουργίας: -40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογή
Όλα τα MPO Connectors της OMC είναι από την Senko/Nissin/Sumitomo.
- Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:
Πίεσε την Τάμπ Τραβήξτε για Senko MPO
Σχεδίαση MPO-MPO 12F Fiber Patch Cord.
| Συνολικό μήκος (L) (m) |
μήκος ανοχής ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| Δελτίο ΕΚΑΧ, αριθ. |
|
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO
Λύση πολικότητας βάσης-24
Για να καλύψει την αυξημένη ζήτηση για μεγαλύτερο εύρος ζώνης, εισάγεται καλώδιο MTP / MPO 24 ινών για να διευκολύνει τη μετάβαση σε δίκτυο 100G.Διπλασιάζει την πυκνότητα των καλωδίων 12 ινών στο ίδιο αποτύπωμα.Η διατήρηση της πολικότητας της καλωδίωσης MTP/MPO βάσης-24 είναι, ωστόσο, πιο περίπλοκη.Η OMC συνιστά το καλώδιο MTP/MPO τύπου A (key-up-to-key-down)Με την κασέτα AF τύπου A και τύπου AF, δεν χρειάζεται πλέον καλώδιο σύνδεσης A-to-A. Η μέθοδος σύνδεσης απεικονίζεται στην ακόλουθη εικόνα
Το καυτό καλώδιο της Zion Communication
- 7236001 ZCM1122HIA1X: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters.
- 7236002 ZCM1152HIA1X: MPO Γυναίκα προς MPO Γυναίκα SM 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters.
- 7236003 ZCM1127HLA1X: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters.
- 7236004 ZCM1157HLA1X: MPO Γυναίκα προς MPO Γυναίκα OM3 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters.
- 7236005 ZCM1128HMA1X: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 12 ίνες MPO Patch Cord Custom Meters.
- 7236006 ZCM1158HMA1X: MPO Γυναίκα προς MPO Γυναίκα OM4 3.0mm LSZH 24 ίνες MPO Patch Cord Custom Meters.
- 7236007 ZCM2122HIA1X: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters.
- 7236008 ZCM2152HIA1X: MTP Γυναίκα προς MTP Γυναίκα SM 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters.
- 7236009 ZCM2127HLA1X: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters.
- 7236010 ZCM2157HLA1X: MTP Γυναίκα προς MTP Γυναίκα OM3 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters.
- 7236011 ZCM2128HMA1X: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 12 ίνες MTP Patch Cord Custom Meters.
- 7236012 ZCM2158HMA1X: MTP Γυναίκα προς MTP Γυναίκα OM4 3.0mm LSZH 24 ίνες MTP Patch Cord Custom Meters.
Συσκευή
Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.
Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.
Η συσκευασία μπορεί να προσαρμοστεί.
Υπηρεσία OEM/ODM για εσάς
- Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
- Διαφορετικό επίπεδο ποιότητας.
