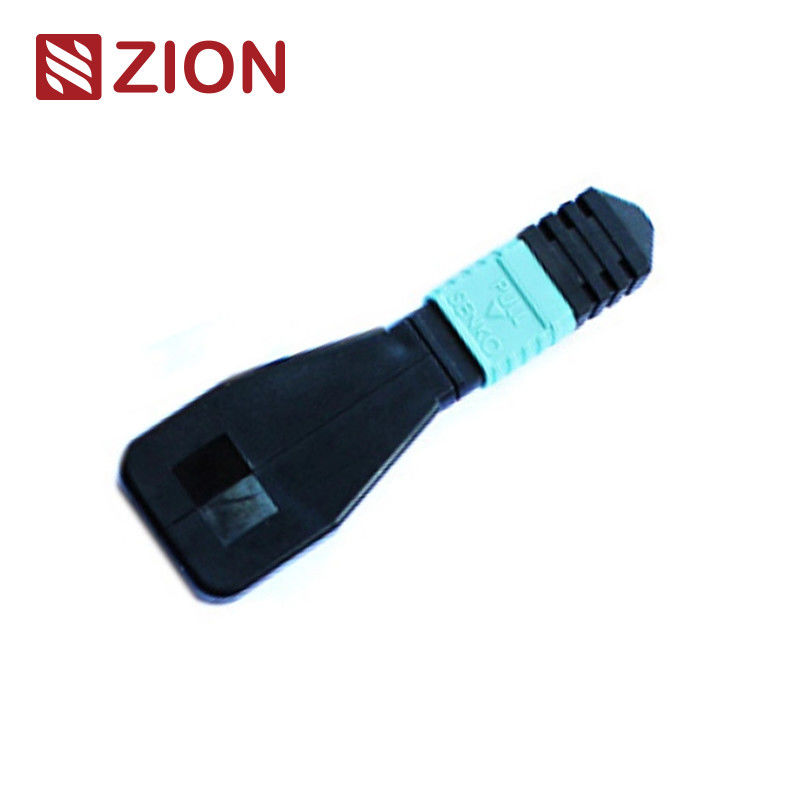

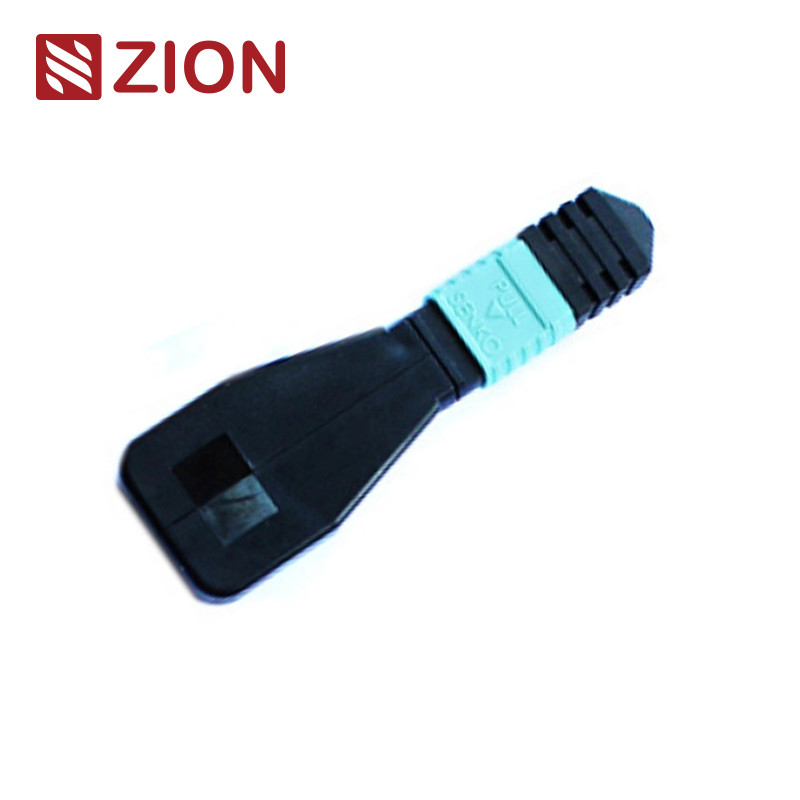

8 ίνες MPO OM3 Μονάδα / καλώδιο οπτικής ινών
Πληροφορίες για το προϊόν Zion
Κώδικας Σιών:ZCM1116HXA1
Σιόν Περιγραφή:8F MPO OM3 Μονάδα / καλώδιο επανασύνδεσης οπτικών ινών
Το MPO loopback περιέχει MPO back ring jumping lines στη διαμόρφωση LOOPBACK,με και τα δύο άκρα της ινών που καταλήγουν σε ένα συνδετήρα MPO για να δημιουργήσει μια πλήρη πορεία φωτός εντός του ίδιου συνδετήραΤο σύστημα αυτό επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G. Με την επιστροφή σημάτων μπορούν να εντοπιστούν διάφορα δυνητικά φαινόμενα,που επιτρέπουν την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων εξαρτημάτων ή διεπαφών στα δίκτυα οπτικών ινών.
Τα κυκλώματα οπτικών ινών είναι διαθέσιμα σε πολλαπλές διαμορφώσεις, που φιλοξενούν 8-core, 12-core,και 24-core MPO συνδέσεις με διάφορες διαμορφώσεις ινών για να προσαρμοστούν σε διαφορετικές απαιτήσεις δοκιμής θύραςΗ 8F MPO Fiber Loopback Module επαληθεύει και δοκιμάζει μεταβιβαστές που διαθέτουν διεπαφές MPO, ειδικά συσκευές 40GBASE-SR4/CSR4 QSFP+.
Οι ενότητες MPO Loopback παρέχουν κυκλικά σήματα για τη δοκιμή των λειτουργιών μετάδοσης και λήψης.Τα Loopbacks είναι σχεδιασμένα για τη σύνδεση των θέσεων Transceiver (TX) και Receiver (RX) των διεπαφών των MPO transceiver.Τα loopbacks MPO διευκολύνουν και επιταχύνουν τη δοκιμή της απώλειας εισαγωγής (IL) των οπτικών τμημάτων δικτύου όταν συνδέονται με τους κορμούς MPO και τους καλωδίους επικάλυψης.
Βιομηχανικά πρότυπα συνδέσμων
Αναφορά MPO μεμονωμένου τρόπου:Δελτίο ΕΚ 61754-7
Πληροφορίες για το MPO Single Mode Housing:SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MPO)
SM APC: Κίτρινες συνδέσεις + μαύρη μπότα (Super low loss MPO)
Αναφορά MPO Multimode:Δελτίο ΕΚ 61754-7
Λεπτομέρειες του MPO Multimode Housing:OM1 και OM2 PC: Μπεζικές συνδέσεις + μαύρη βάρκα (Standard Loss MPO)
OM3 & OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super low loss MPO)
OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard απώλεια MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G συμμορφώνονται με το IEEE 802.3
Οπτικές προδιαγραφές
| Τύπος ινών |
Πολυτρόπος |
| Διάμετρος ινών |
50/125um, 62.5/125um |
| Απώλεια εισαγωγής |
ΜΜ < 1,0 dB |
| Επιστροφή απώλειας |
ΜΜ > 25dB |
| Δοκιμή εισαγωγής-έλξης |
500 φορές, IL < 0,5dB |
| Θερμοκρασία λειτουργίας |
-40°C έως +80°C |
Δοκιμαστική επαναπροσδιορισμού οπτικών ινών
Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Για δοκιμές επαναλειτουργίας οπτικών ινών, οπτικά loopbacks επαληθεύουν την λειτουργική αξιοπιστία των συσκευών.το σήμα που εκπέμπεται από τη συσκευή συνδέεται από το άκρο εκπομπής (Tx) ενός ενεργού στοιχείου στο άκρο λήψης (Rx) του ίδιου στοιχείου..
Εφαρμογές
12F MPO-LC/SC/FC/ST Καλώδια ευθείας ζώνης είναι σχεδιασμένα για εφαρμογές 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρων δεδομένων.Αυτά είναι βελτιστοποιημένα για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.
Όλα τα OMC MPO Connectors προέρχονται από την Senko/Nissin/Sumitomo.
- Εφαρμογές κέντρων δεδομένων με περιβάλλοντα υψηλής πυκνότητας
- Φύρα για τις εγκαταστάσεις των κτιρίων
- Εσωτερικές εφαρμογές συνδέσμων σε εξοπλισμό ινών
Κανόνες ονομασίας και επιβεβαίωση της τάξης
Η πολικότητα (κατάταξη καναλιών)
Οδηγός επιλογής του δέκτη
Όταν επιλέγετε ένα loopback για συγκεκριμένους δέκτη, εξετάστε τον τύπο συνδέσμου, τον τύπο γυάλματος και τη συμβατότητα τύπου καλωδίου.Οι ακόλουθοι πίνακες παρέχουν καθοδήγηση για την επιλογή των κοινώς χρησιμοποιούμενων μονάδων δέκτη-παραγωγού..
Συμπεράσματα
Ο οδηγός αυτός εξετάζει συγκεκριμένες επιλογές loopback ινών για τους πιο συχνά χρησιμοποιούμενους αισθητοφυτικούς πομπούς.Τα κατάλληλα loopbacks μπορούν να επιλεγούν κατανοώντας τον τύπο της διεπαφής τους, απαιτήσεις φυσικής επαφής και προδιαγραφές τύπου καλωδίου.
Επικοινωνία Σιών Hot MPO Fiber Optic Loopback Προϊόντα
7236013 ZCM1111HXA: 8F MPO SM Μονάδα / καλώδιο οπτικών ινών
7236014 ZCM1121HXA: 12F MPO SM Μονάδα / καλώδιο οπτικών ινών
7236015 ZCM1141HXA: 24F MPO SM Μοντέλο / καλώδιο κυκλώματος οπτικών ινών
7236016 ZCM1116HXA: 8F MPO OM3 Μοντέλο / καλώδιο κυκλώματος οπτικών ινών
7236017 ZCM1126HXA: 12F MPO OM3 Μονάδα / καλώδιο Loopback οπτικών ινών
7236018 ZCM1146HXA: 24F MPO OM3 Μονάδα Loopback / καλώδιο οπτικών ινών
7236019 ZCM1117HXA: 8F MPO OM4 Μονάδα / καλώδιο Loopback οπτικών ινών
7236020 ZCM1127HXA: 12F MPO OM4 Μονάδα / καλώδιο Loopback οπτικών ινών
7236021 ZCM1147HXA: 24F MPO OM4 Μονάδα / καλώδιο Loopback οπτικών ινών
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Cable
7236025 ZCM2116HXA: 8F MTP OM3 Μονάδα / καλώδιο κυκλικής επανασύνδεσης οπτικών ινών
7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα / καλώδιο Loopback οπτικών ινών
7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα / καλώδιο Loopback οπτικών ινών
7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα / καλώδιο Loopback οπτικών ινών
7236029 ZCM2127HXA: 12F MTP OM4 Μοδούλα / καλώδιο Loopback οπτικών ινών
7236030 ZCM2147HXA: 24F MTP OM4 Λύκλωμα / καλώδιο οπτικών ινών
Συσκευή
Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα χειριζόμενες, καλά προστατευμένες συσκευασίες με σήμανση και σήμανση από την OMC ως πρότυπο.Η συγκεκριμένη συσκευασία που χρησιμοποιείται εξαρτάται από την ποσότητα των παραγγελλόμενων προϊόντωνΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, δαχτυλίδι αναγνώρισης, ετικέτες καλωδίων, κουτιά, σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας για την εκπλήρωση ειδικών απαιτήσεων
Συγγενικά προϊόντα
 |
8F MPO ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm Patch Cable |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
12F MPO ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm Patch Cable |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
24F MPO ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm Patch Cable |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
8F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm Patch Cable |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
12F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
24F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm Patch Cable |
Οπτικά δίκτυα, MPO-MTP (Μαλέ) -LC Fan-out 0.9mm, MTP/MPO, Οπτικά εξαρτήματα |
|
8F MPO SM MPO-LC 2,0 mm Καλώδιο ευθείας ζώνης με οπτική ίνα |
Οπτικά δίκτυα, MPO-MTP-LC καλώδια ευθείας ζώνης 2.0mm, MTP/MPO, οπτικά εξαρτήματα |
|
12F MPO SM MPO-LC 2,0 mm Καλώδιο ευθείας ζώνης με οπτική ίνα |
Οπτικά δίκτυα, MPO-MTP-LC καλώδια ευθείας ζώνης 2.0mm, MTP/MPO, οπτικά εξαρτήματα |
|
24F MPO SM MPO-LC 2,0 mm Καλώδιο ευθείας ζώνης με οπτική ίνα |
Οπτικά δίκτυα, MPO-MTP-LC καλώδια ευθείας ζώνης 2.0mm, MTP/MPO, οπτικά εξαρτήματα |
|
8F MPO OM3 MPO-LC 2.0mm Καλώδιο ευθείας ζώνης |
Οπτικά δίκτυα, MPO-MTP-LC καλώδια ευθείας ζώνης 2.0mm, MTP/MPO, οπτικά εξαρτήματα |
