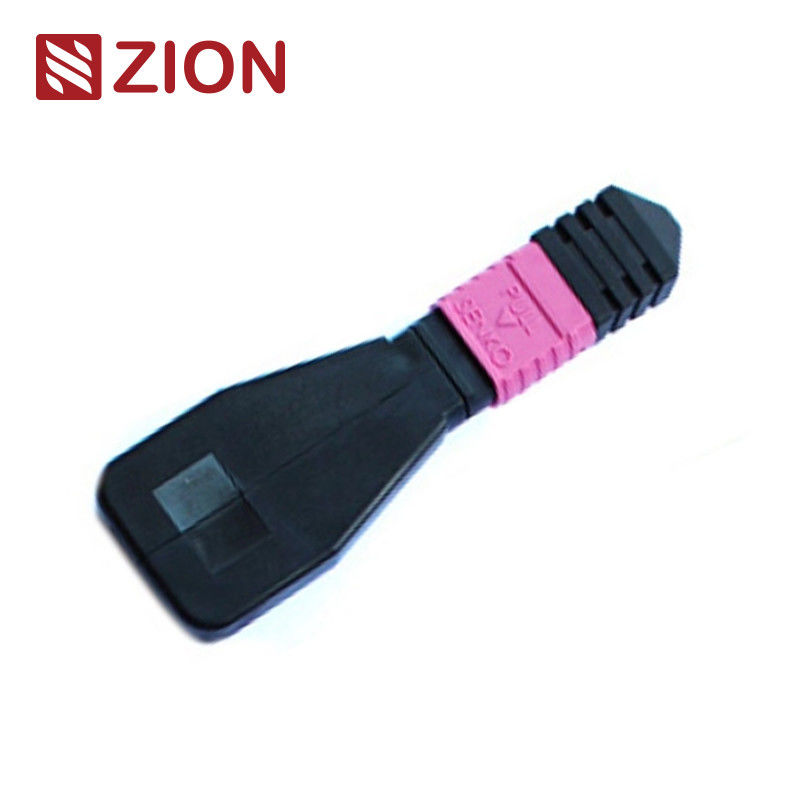

ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM4
Κώδικας και περιγραφή Zion
Κώδικας Zion
Περιγραφή Zion
ZCM1117HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM4
Ο βρόχος MPO περιέχει την πηδώντας γραμμή δαχτυλιδιών MPO πίσω στο LOOPBACK, και βάζει και τις δύο άκρες της ίνας σε έναν συνδετήρα MPO για να επιτύχει την ελαφριά πορεία στον ίδιο συνδετήρα. Η ικανότητα έναρξης και η λήψη της ευαισθησίας της συσκευής, ειδικά στην επικοινωνία δικτύων 40/100G, μπορούν να εντοπίσουν τα διάφορα πιθανά φαινόμενα με την επιστροφή των σημάτων για να επιτύχουν αποτελεσματικού τη δοκιμή και την αξιολόγηση ενός ενιαίας συστατικού ή μιας διεπαφής στο δίκτυο ινών.
Υπάρχουν πολλές διαμορφώσεις του κυκλώματος οπτικής ίνας, οι οποίες μπορούν να προσαρμόσουν 8 - αφαιρέστε τον πυρήνα, 12 - πυρήνας και 24 - αφαιρέστε τον πυρήνα το συνδετήρα MPO και διάφορες διαμορφώσεις ινών ινών για να προσαρμοστούν στο λιμένα στην ενότητα Loopback ινών test.8F MPO επιτρέπουν την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 40GBASE-SR4/CSR4 QSFP+. η ενότητα Loopback ινών 12F MPO επιτρέπει την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 40GBASESR4 QSFP+ ή 100GBASE-SR4. η ενότητα Loopback ινών 24F MPO επιτρέπει την επαλήθευση και τη δοκιμή των πομποδεκτών που χαρακτηρίζουν τη διεπαφή MPO – συσκευές 100GBASESR10 CXP/CFP.
Οι ενότητες MPO Loopback παρέχουν ένα περιτυλιγμένο σήμα για να εξετάσουν τη μετάδοση και λήψη των λειτουργιών. Χρησιμοποίησε ευρέως μέσα στη δοκιμή του περιβάλλοντος ειδικά μέσα στην παράλληλη οπτική 40 και τα δίκτυα 100G. Το Loopbacks χτίζεται για να συνδέσει τις θέσεις πομποδεκτών (TX) και δεκτών (RX) των διεπαφών πομποδεκτών MPO. MPO loopbacks μπορεί να διευκολύνει και να επιταχύνει τη δοκιμή του IL των οπτικών τμημάτων δικτύων με τη σύνδεση τους με τους κορμούς MPO/τους μολύβδους μπαλωμάτων.
OMC προσφέρει μια γραμμή συνελεύσεων οπτικών ινών MPO loopback για το κάψιμο και τη δοκιμή των τμημάτων και των συστημάτων δικτύων MPO. Αυτές οι συνελεύσεις MPO Loopback χρησιμοποιούνται για να εξετάσουν αποτελεσματικά την ικανότητα συσκευών αποστολής σημάτων και την ευαισθησία δεκτών του εξοπλισμού δικτύων, ιδιαίτερα για τις τηλεπικοινωνίες και datacom τις απαιτήσεις. Συσκευάζονται σε μια συμπαγή κατοικία για την υψηλότερη πυκνότητα διαθέσιμη για αυτές τις εφαρμογές.
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας
Αναφορά
Λεπτομέρειες κατοικίας
MPO Singlemode
IEC 61754-7
SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO)
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ
κανάλι ινών10G υποχωρητικό
40G και IEEE 802,3 100G
Λεπτομέρειες υλικού
Οπτικές προδιαγραφές:
Στοιχείο
Παράμετρος
Τύπος ινών
Πολλαπλού τρόπου
Διάμετρος ινών
50/125um, 62.5/125um
Απώλεια εισαγωγής
ΚΚ <1.0dB
Επιστροφής απώλεια
ΚΚ >25dB
Δοκιμή ένθετο-τραβήγματος
500times, IL <0.5dB
Θερμοκρασία λειτουργίας
-40℃~+80℃
Οπτική ίνα Loopback που εξετάζει:
Χαρακτηριστικά, μια δοκιμή loopback είναι μια δοκιμή στην οποία ένα σήμα στέλνεται από μια συσκευή επικοινωνίας και περιτυλίγεται - πίσω στη συσκευή ως τρόπος να καθοριστεί εάν λειτουργεί καλά ή ως τρόπος να ανιχνευηθεί λάθη ένας ελαττωματικός κόμβος στο δίκτυο. Όσον αφορά στη οπτική ίνα loopback που εξετάζει, τα οπτικά loopbacks χρησιμοποιούνται για να ελέγξουν τη λειτουργική αξιοπιστία της συσκευής. Χρησιμοποιώντας το καλώδιο οπτικών ινών loopback ή την ενότητα οπτικών ινών loopback για τη μετάδοση στοιχείων, το σήμα που εκπέμπεται από τη συσκευή περιτυλίγεται από το τέλος μετάδοσης (Tx) ενός ενεργού συστατικού πίσω λαμβάνει το τέλος (Rx) του ίδιου συστατικού.
Εφαρμογή:
Όταν την πρακτική εφαρμογή, η δοκιμή οπτικών ινών loopback υιοθετείται συχνά για τον έλεγχο των πομποδεκτών οπτικών ινών. Δεδομένου ότι ο πομποδέκτης έχει δύο λιμένες για τη λήψη και τη διαβίβαση του φωτεινού σήματος, είναι απαραίτητο να εξεταστούν οι λιμένες που βλέπουν εάν είναι ακόμα κάτω από τη λειτουργία. Κατά συνέπεια, η δοκιμή οπτικών ινών loopback είναι ο καταλληλότερος τρόπος για τη συντήρηση πομποδεκτών. Η εξεταστική διαδικασία είναι με τη δρομολόγηση του σήματος λέιζερ από το λιμένα συσκευών αποστολής σημάτων πίσω στο λιμένα δεκτών. Κατόπιν το διαβιβασθε'ν σχέδιο συγκρίνεται με το λαμβανόμενο σχέδιο για να σιγουρευτεί ότι είναι ίδιοι και δεν έχουν κανένα λάθος.
παραθεμένος με τους πομποδέκτες διεπαφών 40G ή 100G MPO/MPO
η ενότηταLoopback μπορεί να χρησιμοποιηθεί για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας δεκτών του εξοπλισμού δικτύων οπτικών ινών.
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Συνδετήρας
Κανάλι ινών
Πολικότητα (ευθυγράμμιση καναλιών)
Όποιοι να επιλέξουν για έναν συγκεκριμένο πομποδέκτη;
Εξετάζοντας τα κοινά το χαρακτηριστικά γνωρίσματα του πομποδέκτη και του loopback, πρέπει να σκεφτούμε για τον τύπο συνδετήρων, τον τύπο στιλβωτικής ουσίας, και τον τύπο καλωδίων κατά επιλογή ενός loopback για τον πομποδέκτη. Ο οδηγός επιλογής για μερικές συνήθως χρησιμοποιημένες ενότητες πομποδεκτών συνοψίζεται στους ακόλουθους πίνακες.
Πίνακας 1: Επιλογές Loopback για τους πομποδέκτες 10G SFP+
Πρότυπο
Τύπος διεπαφών
Τύπος καλωδίων
Ταιριαγμένο Loopback
10gbase-USR
LC ντούμπλεξ (PC)
MMF
LC/UPC διπλή πολλαπλού τρόπου ίνα Loopback
10gbase-SR
LC ντούμπλεξ (UPC)
MMF
10gbase-LR
LC ντούμπλεξ (UPC)
MMF
10gbase-ER
LC ντούμπλεξ (UPC)
SMF
LC/UPC διπλή Single-mode ίνα Loopback
10gbase-zr
LC ντούμπλεξ (PC)
SMF
Πίνακας 2: Επιλογές Loopback για τους πομποδέκτες 40G QSFP+
Πρότυπο
Τύπος διεπαφών
Τύπος καλωδίων
Ταιριαγμένο Loopback
40GBASE-CSR4
MTP/MPO (UPC)
MMF
8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
40GBASE-SR4
MTP/MPO (UPC)
MMF
40GBASE-PLRL4
MTP/MPO (APC)
SMF
8/12 Single-mode ίνα Loopback ινών MTP/APC
40GBASE-PLR4
MTP/MPO (APC)
SMF
40GBASE-LR4
LC ντούμπλεξ (PC)
SMF
LC/UPC διπλή Single-mode ίνα Loopback
40GBASE-LR4L
LC ντούμπλεξ (UPC)
SMF
40GBASE-ER4
LC ντούμπλεξ (UPC)
SMF
40GBASE-LX4
LC ντούμπλεξ (UPC)
MMF/SMF
LC/UPC διπλοί πολλαπλού τρόπου/ενιαίος
Πίνακας 3: Επιλογές Loopback για τους πομποδέκτες 100G QSFP28
Πρότυπο
Τύπος διεπαφών
Τύπος καλωδίων
Ταιριαγμένο Loopback
100GBASE-SR4
MTP/MPO (UPC)
MMF
8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
100GBASE-PSM4
MTP/MPO (APC)
SMF
8/12 Single-mode ίνα Loopback ινών MTP/APC
100GBASE-LR4
LC ντούμπλεξ (PC)
SMF
LC/UPC διπλή Single-mode ίνα Loopback
Πίνακας 4: Επιλογές Loopback για τους πομποδέκτες CFP
Πρότυπο
Τύπος διεπαφών
Τύπος καλωδίων
Ταιριαγμένο Loopback
40GBASE-SR4 CFP
MTP/MPO (UPC)
MMF
8/12 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
40GBASE-LR4 CFP
Ντούμπλεξ Sc (UPC)
SMF
SC/UPC διπλή Single-mode ίνα Loopback
40GBASE-FR CFP
Ντούμπλεξ Sc (UPC)
SMF
100GBASE-LR4 CFP
Ντούμπλεξ Sc (PC/UPC)
SMF
100GBASE-ER4 CFP
Ντούμπλεξ Sc (PC/UPC)
SMF
100GBASE-SR4 CFP
MPO/MTP (UPC)
MMF
24 πολλαπλού τρόπου ίνα ινών MTP/UPC Loopback
Συμπέρασμα
Αυτή η θέση συζητά τις συγκεκριμένες επιλογές ινών loopback για μερικούς ο συνηθέστερα χρησιμοποιημένους πομποδέκτες οπτικών ινών. Για άλλες ενότητες πομποδεκτών που δεν αναφέρονται σε αυτήν την θέση, μπορούμε επίσης να ξέρουμε πώς να επιλέξουμε ένα κατάλληλο loopback για τον με να πάρουμε τις λεπτομέρειες για τον τύπο διεπαφών, τη φυσικούς επαφή της και τον τύπο καλωδίων.
Καυτή οπτική ίνα Loopback MPO της επικοινωνίας Zion
Κώδικας Zion
Περιγραφή Zion
7236013
ZCM1111HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MPO SM
7236014
ZCM1121HXA1
ενότητα/καλώδιο Loopback οπτικών ινών 12F MPO SM
7236015
ZCM1141HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MPO SM
7236016
ZCM1116HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM3
7236017
ZCM1126HXA1
ενότητα το /Cable Loopback οπτικών ινών 12F MPO OM3
7236018
ZCM1146HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MPO OM3
7236019
ZCM1117HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MPO OM4
7236020
ZCM1127HXA1
ενότητα το /Cable Loopback οπτικών ινών 12F MPO OM4
7236021
ZCM1147HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MPO OM4
7236022
ZCM2111HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MTP SM
7236023
ZCM2121HXA1
ενότητα το /Cable Loopback οπτικών ινών 12F MTP SM
7236024
ZCM2141HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MTP SM
7236025
ZCM2116HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MTP OM3
7236026
ZCM2126HXA1
ενότητα το /Cable Loopback οπτικών ινών 12F MTP OM3
7236027
ZCM2146HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MTP OM3
7236028
ZCM2117HXA1
ενότητα το /Cable Loopback οπτικών ινών 8F MTP OM4
7236029
ZCM2127HXA1
ενότητα το /Cable Loopback οπτικών ινών 12F MTP OM4
7236030
ZCM2147HXA1
ενότητα το /Cable Loopback οπτικών ινών 24F MTP OM4
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί.
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου,κιβώτιο, που στέλνει τα σημάδια
