8 ίνες MTP OM3 Μονάδα Loopback οπτικών ινών για δοκιμές δικτύου 40/100G

8F MTP OM3 Fiber Optic Loopback Module / Cable

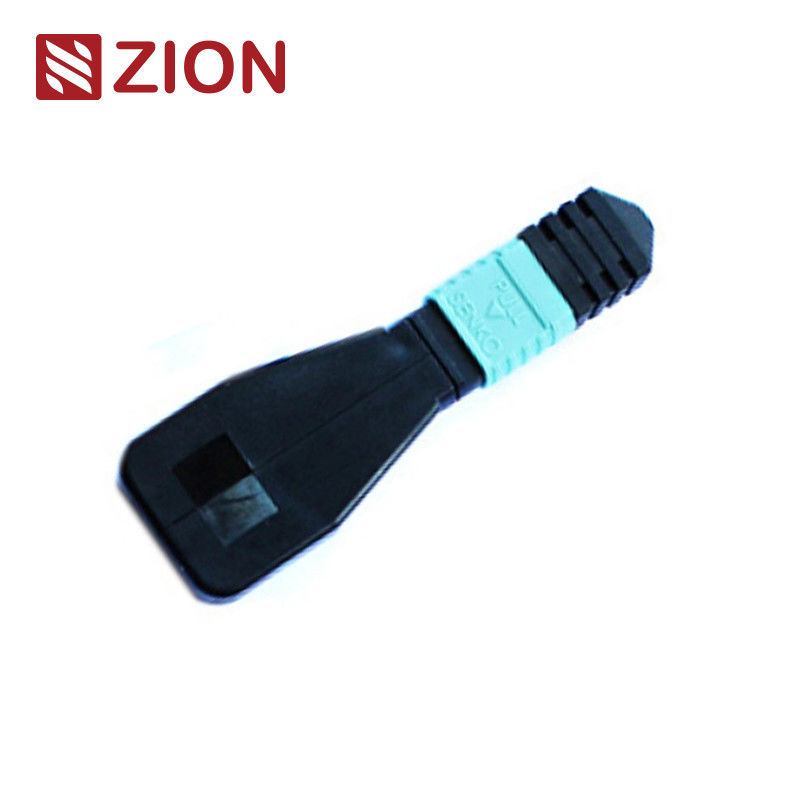

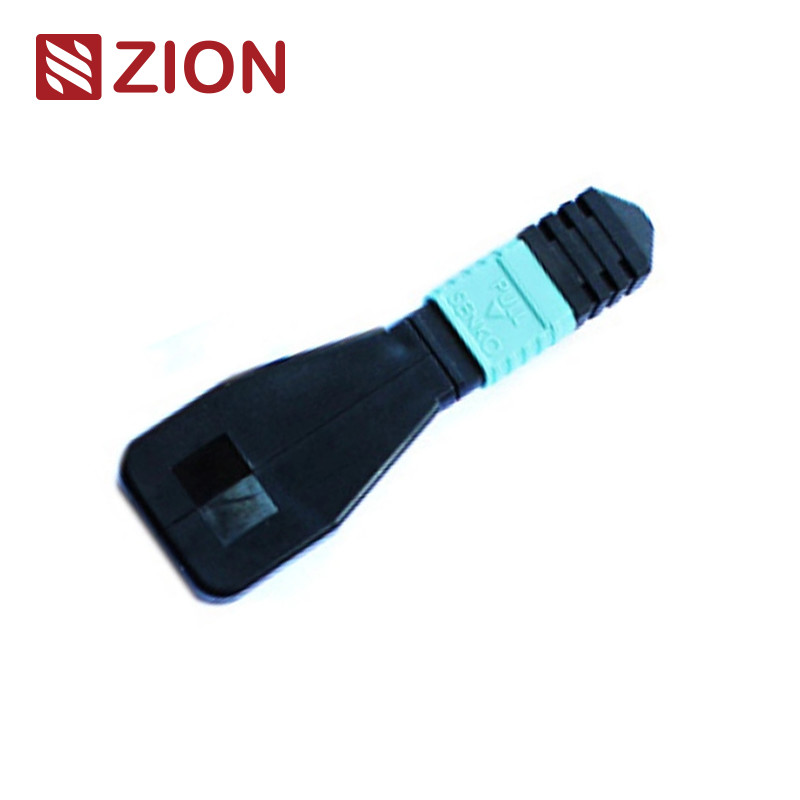

Το loopback MTP περιέχει MTP fiber jumpers διαμορφωμένα σε διάταξη loopback, με και τα δύο άκρα της ίνας να τερματίζονται σε έναν σύνδεσμο MTP για τη δημιουργία μιας οπτικής διαδρομής εντός του ίδιου συνδέσμου. Αυτό επιτρέπει τη δοκιμή της χωρητικότητας εκκίνησης της συσκευής και της ευαισθησίας του δέκτη, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G. Επιστρέφοντας σήματα στην πηγή, μπορούν να εντοπιστούν διάφορα πιθανά ζητήματα, επιτρέποντας την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων εξαρτημάτων ή διεπαφών εντός οπτικών ινών.

Τα οπτικά loopbacks ινών είναι διαθέσιμα σε πολλαπλές διαμορφώσεις για να φιλοξενήσουν συνδέσμους MTP 8 πυρήνων, 12 πυρήνων και 24 πυρήνων με διάφορες διατάξεις ινών για ολοκληρωμένη δοκιμή θυρών. Η μονάδα 8F MTP Fiber Loopback επαληθεύει και δοκιμάζει πομποδέκτες με διεπαφές MTP, ειδικά συσκευές 40GBASE-SR4/CSR4 QSFP+. Η έκδοση 12F υποστηρίζει συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4, ενώ η έκδοση 24F έχει σχεδιαστεί για συσκευές 100GBASE-SR10 CXP/CFP.

Οι μονάδες MTP Loopback παρέχουν βρόχινά σήματα για τη δοκιμή των λειτουργιών μετάδοσης και λήψης, που χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά εντός παράλληλων οπτικών δικτύων 40G και 100G. Τα Loopbacks συνδέουν τις θέσεις Transceiver (TX) και Receiver (RX) των διεπαφών πομποδεκτών MTP. Αυτές οι μονάδες διευκολύνουν και επιταχύνουν τη δοκιμή απώλειας εισαγωγής (IL) των τμημάτων οπτικού δικτύου όταν συνδέονται σε κορμούς MTP και καλώδια patch.

Η OMC προσφέρει μια ολοκληρωμένη σειρά συγκροτημάτων loopback οπτικών ινών MTP για δοκιμές burn-in και επικύρωση εξαρτημάτων και συστημάτων δικτύου MTP. Αυτά τα συγκροτήματα δοκιμάζουν αποτελεσματικά την ικανότητα του πομπού και την ευαισθησία του δέκτη για απαιτήσεις τηλεπικοινωνιών και datacom, συσκευασμένα σε συμπαγή περιβλήματα για μέγιστη πυκνότητα σε εφαρμογές υψηλής πυκνότητας.

Αναφορά MTP Singlemode: EIA/TIA-604-5
Λεπτομέρειες περιβλήματος MTP Singlemode:
• SM APC: Πράσινοι σύνδεσμοι + μαύρο μπότα (MTP Standard Loss)
• SM APC: Κίτρινοι σύνδεσμοι + μαύρο μπότα (MTP Super Low Loss)

Αναφορά MTP Multimode: EIA/TIA-604-5
Λεπτομέρειες περιβλήματος MTP Multimode:
• OM1 & OM2 PC: Μπεζ σύνδεσμοι + μαύρο μπότα (MTP Standard Loss)
• OM3 & OM4 PC: Σύνδεσμοι Aqua + μαύρο μπότα (MTP Standard & Super Low Loss)
• OM3 & OM4 PC: Σύνδεσμοι Heather Violet + μαύρο μπότα (MTP Standard Loss)

Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για να επαληθευτεί η σωστή λειτουργικότητα ή να αντιμετωπιστούν προβλήματα σε ελαττωματικούς κόμβους δικτύου. Για τη δοκιμή loopback οπτικών ινών, τα οπτικά loopbacks επαληθεύουν την επιχειρησιακή αξιοπιστία των συσκευών. Χρησιμοποιώντας καλώδια ή μονάδες loopback οπτικών ινών για τη μετάδοση δεδομένων, το σήμα που εκπέμπεται από τη συσκευή επαναφέρεται από τη θύρα μετάδοσης (Tx) πίσω στη θύρα λήψης (Rx) του ίδιου εξαρτήματος.

Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για τον έλεγχο πομποδεκτών οπτικών ινών. Εφόσον οι πομποδέκτες έχουν ξεχωριστές θύρες για τη λήψη και τη μετάδοση φωτεινών σημάτων, η δοκιμή αυτών των θυρών είναι απαραίτητη για τη συντήρηση και την αντιμετώπιση προβλημάτων. Η διαδικασία δοκιμής δρομολογεί το σήμα λέιζερ από τη θύρα πομπού πίσω στη θύρα δέκτη και, στη συνέχεια, συγκρίνει το μεταδιδόμενο μοτίβο με το λαμβανόμενο μοτίβο για να διασφαλίσει ότι είναι πανομοιότυπα και χωρίς σφάλματα.

Κατά την επιλογή ενός loopback για έναν πομποδέκτη, λάβετε υπόψη τον τύπο του συνδέσμου, τον τύπο στίλβωσης και τον τύπο του καλωδίου. Ο οδηγός επιλογής για τις συνήθως χρησιμοποιούμενες μονάδες πομποδεκτών συνοψίζεται στους παρακάτω πίνακες.

Αυτός ο οδηγός παρέχει συγκεκριμένες επιλογές loopback ινών για πομποδέκτες οπτικών ινών που χρησιμοποιούνται συνήθως. Για μονάδες πομποδεκτών που δεν αναφέρονται εδώ, μπορούν να επιλεγούν κατάλληλα loopbacks κατανοώντας τον τύπο της διεπαφής τους, τη φυσική επαφή και τις απαιτήσεις τύπου καλωδίου.

Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα χειριζόμενες, καλά προστατευμένες συσκευασίες με σήμανση OMC ως στάνταρ. Τα διαθέσιμα μεγέθη χαρτοκιβωτίων περιλαμβάνουν 34×22×15 cm, 44×34×24 cm και 54×39×34 cm. Το συγκεκριμένο χαρτοκιβώτιο που χρησιμοποιείται εξαρτάται από την ποσότητα των εμπορευμάτων που παραγγέλθηκαν. Διατίθενται προσαρμοσμένες επιλογές συσκευασίας.
