12 ίνες MTP OM3 Μονάδα / καλώδιο οπτικής ινής
Πληροφορίες για το προϊόν Zion
Κώδικας Σιών: Δελτίο ΕΚΑΧ της 16ης Ιουλίου 2006.

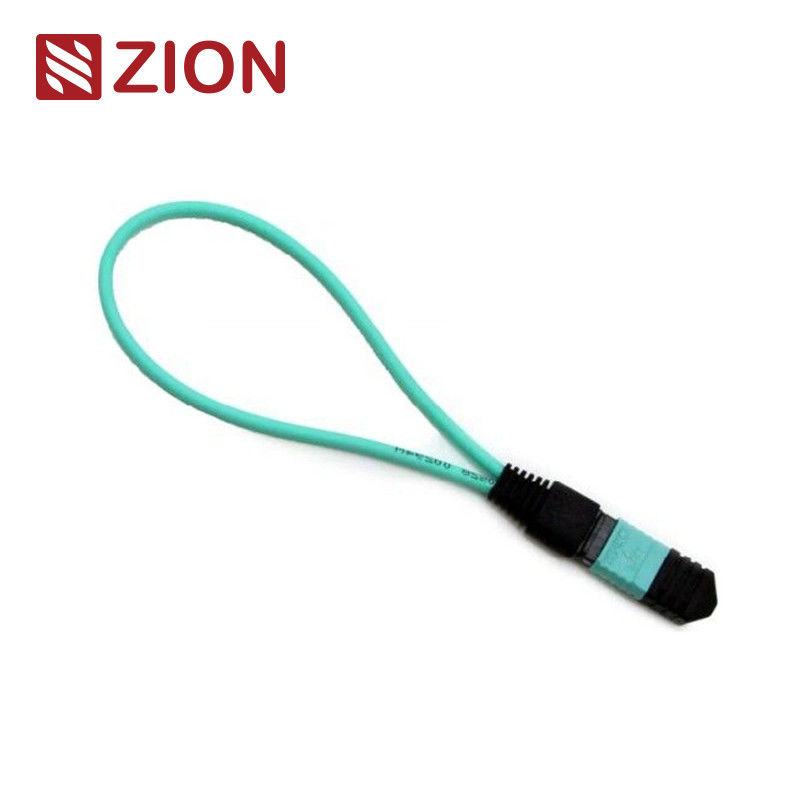

Περιγραφή:12F MTP OM3 Μονάδα / καλώδιο επανασύνδεσης οπτικών ινών
Το MTP loopback περιέχει καλώδιο οπτικών ινών MTP που είναι διαμορφωμένο σε μια διάταξη loopback, με τα δύο άκρα να τερματίζονται σε σύνδεσμο MTP για να δημιουργηθεί μια συνεχής πορεία φωτός εντός του ίδιου συνδετήρα.Αυτή η διαμόρφωση επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.βοηθά στην αναγνώριση διαφόρων φαινομένων δικτύου και διευκολύνει την αποτελεσματική δοκιμή και αξιολόγηση των επιμέρους στοιχείων ή διεπαφών εντός των δικτύων οπτικών ινών.
Διατίθεται σε πολλαπλές διαμορφώσεις οπτικών ινών που φιλοξενούν συνδέσμους MTP 8 πυρήνων, 12 πυρήνων και 24 πυρήνων για να ανταποκρίνονται σε διάφορες απαιτήσεις θύρας δοκιμής.Το 12F MTP Fiber Loopback Module επιτρέπει ειδικά την επαλήθευση και δοκιμή των δέκτη-αποδέκτη που διαθέτουν διεπαφές MTP για συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4..
Οι ενότητες MTP Loopback παρέχουν κυκλικά σήματα για τη δοκιμή λειτουργιών μετάδοσης και λήψης, που χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά σε παράλληλα οπτικά δίκτυα 40G και 100G. Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
Βιομηχανικά πρότυπα συνδέσμων
MTP Μονότροπος
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
• SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
• SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (Super low loss MTP)
Πολυτρόπος MTP
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
• OM1 και OM2 PC: Μπεζικές συνδέσεις + μαύρη βρύση (Standard Loss MTP)
• OM3 και OM4 PC: Aqua συνδέσεις + μαύρη μπότα (Standard & Super low loss MTP)
• OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη βάρκα (Standard απώλεια MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3 Συμμόρφωση
Οπτικές προδιαγραφές
| Τύπος ινών | Μοναδικός τρόπος |
| Διάμετρος ινών | 9/125μm |
| Απώλεια εισαγωγής | SM ((G657A1) < 1,0dB |
| Επιστροφή απώλειας | SM > 50dB |
| Δοκιμή εισαγωγής-έλξης | Πάνω από 600 φορές, IL < 0,5dB |
| Θερμοκρασία λειτουργίας | -40°C έως +80°C |
Δοκιμαστική επαναπροσδιορισμού οπτικών ινών
Μια δοκιμή loopback περιλαμβάνει την αποστολή ενός σήματος από μια συσκευή επικοινωνίας και την επαναφορά του στην ίδια συσκευή για την επαλήθευση της ορθής λειτουργικότητας ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Για δοκιμές επαναλειτουργίας οπτικών ινών, οι οπτικοί κυκλικοί ελαφρύνσεις επαληθεύουν την λειτουργική αξιοπιστία των συσκευών με τη διαδρομή του σήματος που εκπέμπεται από το άκρο εκπομπής (Tx) πίσω στο άκρο λήψης (Rx) του ίδιου στοιχείου.
Εφαρμογές
Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για τον έλεγχο των αισθητήρων οπτικών ινών.Η δοκιμή αυτών των λιμένων είναι απαραίτητη για τη συντήρηση.Η διαδικασία δοκιμής κατευθύνει το σήμα λέιζερ από την πύλη του πομπού μεταφοράς πίσω στην πύλη του δέκτη, στη συνέχεια συγκρίνει τα διαβιβαζόμενα και τα ληφθέντα πρότυπα για να διασφαλιστεί ότι είναι πανομοιότυπα και χωρίς σφάλματα.
- Συγκεντρωμένοι με πομπούς 40G ή 100G MPO/MTP
- Χρησιμοποιείται για τη δοκιμή της ικανότητας μετάδοσης και της ευαισθησίας του δέκτη του εξοπλισμού δικτύου οπτικών ινών
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης της τάξης
Η πολικότητα (κατάταξη καναλιών)
Οδηγός επιλογής του δέκτη
Οι παρακάτω πίνακες παρέχουν καθοδήγηση για την επιλογή κοινώς χρησιμοποιούμενων μονάδων δέκτη.
Ο οδηγός αυτός καλύπτει συγκεκριμένες επιλογές επανασύνδεσης ινών για τους κοινώς χρησιμοποιούμενους πομπούς αισθητικής μετάδοσης.και προδιαγραφές τύπου καλωδίου.
Προϊόντα MPO/MTP από οπτικές ίνες της Zion Communication
Πιο δημοφιλή MPO/MTP Loopback μοντέλα:
7236013 ZCM1111HXA: 8F MPO SM Μονάδα / καλώδιο οπτικών ινών
7236014 ZCM1121HXA: 12F MPO SM Μονάδα / καλώδιο οπτικών ινών
7236015 ZCM1141HXA: 24F MPO SM Μοντέλο / καλώδιο κυκλώματος οπτικών ινών
7236016 ZCM1116HXA: 8F MPO OM3 Μοντέλο / καλώδιο κυκλώματος οπτικών ινών
7236026 ZCM2126HXA: 12F MTP OM3 Μονάδα / καλώδιο Loopback οπτικών ινών
7236027 ZCM2146HXA: 24F MTP OM3 Μονάδα / καλώδιο Loopback οπτικών ινών
7236028 ZCM2117HXA: 8F MTP OM4 Μονάδα / καλώδιο Loopback οπτικών ινών
7236029 ZCM2127HXA: 12F MTP OM4 Μοδούλα / καλώδιο Loopback οπτικών ινών
7236030 ZCM2147HXA: 24F MTP OM4 Λύκλωμα / καλώδιο οπτικών ινών
Συσκευή
Τα καλώδια οπτικών ινών συσκευάζονται σε συσκευασίες που είναι εύκολο να χειριστούν, καλά προστατευμένες, με ετικέτα και σήμανση από την OMC ως προεπιλεγμένο.Η επιλογή των κουτιών εξαρτάται από την ποσότητα παραγγελίαςΔιατίθενται επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου, χρώμα συνδέσμου
- Ετικέτες OEM, δαχτυλίδια ταυτοποίησης, ετικέτες καλωδίων, κουτιά, σήματα αποστολής
- Διαφορετικά επίπεδα ποιότητας για την εκπλήρωση ειδικών απαιτήσεων
