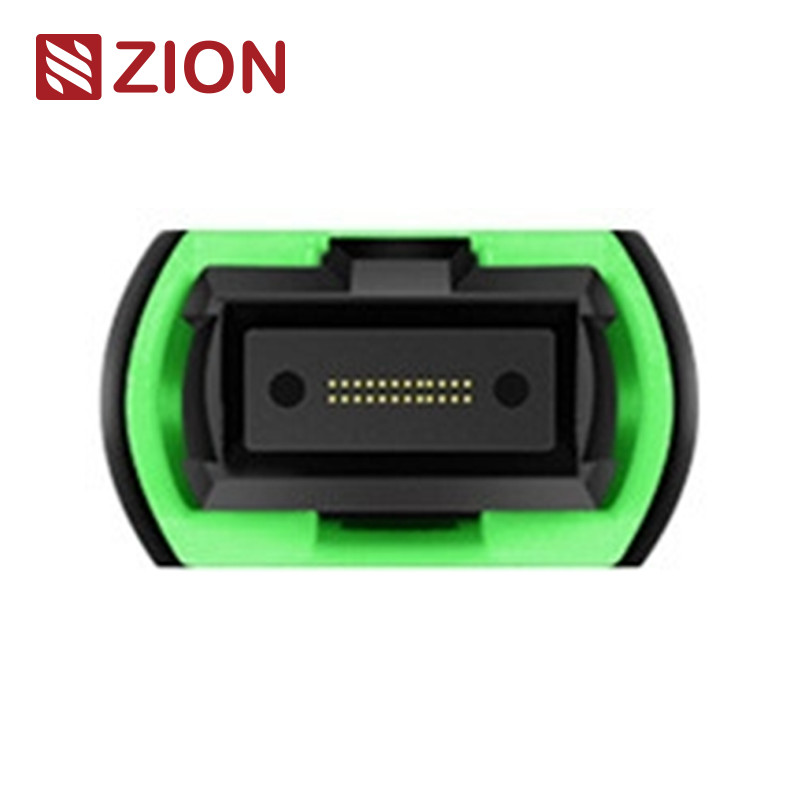

24 ίνες MTP OM3 Μονάδα / καλώδιο οπτικών ινών Loopback
Το 24F MTP OM3 Fiber Optic Loopback Module/Cable έχει σχεδιαστεί για τη δοκιμή και επαλήθευση εξοπλισμού δικτύου υψηλής ταχύτητας σε εφαρμογές 40G και 100G.
Κώδικας Σιών και περιγραφή
Κωδικός Zion: ZCM2146HXA1
Περιγραφή: 24F MTP OM3 Μονάδα/Καλώδιο Λουπ-μπακ οπτικών ινών
Το MTP loopback περιέχει καλώδιο οπτικών ινών με τα δύο άκρα να τερματίζονται σε έναν συνδετήρα MTP, δημιουργώντας μια διαδρομή σήματος με βρόχο εντός του ίδιου συνδετήρα.Αυτό επιτρέπει τη δοκιμή της ικανότητας εκτόξευσης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G.Βοηθά στην εντοπισμό διαφόρων δυνητικών προβλημάτων και παρέχει αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων συστατικών ή διεπαφών σε δίκτυα οπτικών ινών.
Διατίθεται σε διάφορες διαμορφώσεις, συμπεριλαμβανομένων των 8-core, 12-core και 24-core MTP συνδέσεων με διαφορετικές διαμορφώσεις ινών για να ικανοποιήσει τις διάφορες απαιτήσεις των θύρων δοκιμής.
Ικανότητες εφαρμογής
- 8F MTP Fiber Loopback Module: Επιβεβαίωση και δοκιμή μεταβιβαστών με διεπαφή MTP - συσκευές 40GBASE-SR4/CSR4 QSFP+
- 12F MTP Fiber Loopback Module: Επιβεβαίωση και δοκιμή μεταδοτών με διεπαφή MTP - συσκευές 40GBASE-SR4 QSFP+ ή 100GBASE-SR4
- 24F MTP Fiber Loopback Module: Επιβεβαίωση και δοκιμή μεταβιβαστών με διεπαφή MTP - συσκευές CXP/CFP 100GBASE-SR10
Οι ενότητες MTP Loopback παρέχουν κυκλικά σήματα για τη δοκιμή λειτουργιών μετάδοσης και λήψης, που χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά για παράλληλα οπτικά δίκτυα 40G και 100G.Συνδέουν τις θέσεις Transceivers (TX) και Receivers (RX) των διεπαφών των MTP transceiver και διευκολύνουν τη δοκιμή απώλειας εισαγωγής των οπτικών τμημάτων δικτύου.
Βιομηχανικά πρότυπα συνδέσμων
MTP Μονότροπος
Αναφορά: ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες περίθαλψης: SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (MTP υπερχαμηλής απώλειας)
Πολυτρόπος MTP
Αναφορά: ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
- OM1 & OM2 PC: Μπεζικές συνδέσεις + μαύρη βάρκα (Standard Loss MTP)
- OM3 & OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super low loss MTP)
- OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard απώλεια MTP)
Πρότυπα συμμόρφωσης
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755
- Τελκορδία GR-1435-CORE συμμορφούμενη
- Συμμόρφωση με το JIS C5982, TIA-604-5 (FOCIS5)
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G συμμορφώνονται με το IEEE 802.3
Οπτικές προδιαγραφές
| Τύπος ινών | Μοναδικός τρόπος |
| Διάμετρος ινών | 9/125um |
| Απώλεια εισαγωγής | SM (G657A1) < 1,0 dB |
| Επιστροφή απώλειας | SM > 50dB |
| Δοκιμή εισαγωγής-έλξης | Πάνω από 600 φορές, IL < 0,5dB |
| Θερμοκρασία λειτουργίας | -40°C έως +80°C |
Δοκιμαστική επαναπροσδιορισμού οπτικών ινών
Μια δοκιμή επαναλειτουργίας στέλνει ένα σήμα από μια συσκευή επικοινωνίας και το επαναλειτουργεί για να καθορίσει τη σωστή λειτουργικότητα ή την αντιμετώπιση προβλημάτων σε ελαττωματικούς κόμβους δικτύου.Οι οπτικοί ελαστικοί ελέγχουν την λειτουργική αξιοπιστία των συσκευών με τη διαδρομή του σήματος που εκπέμπεται από το τέλος εκπομπής (Tx) πίσω στο τέλος λήψης (Rx) του ίδιου στοιχείου.
Πρακτικές Εφαρμογές
Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για τον έλεγχο των αισθητήρων.Οι δοκιμές loopback παρέχουν μια βολική μέθοδο για τη συντήρηση του δέκτηΗ διαδικασία δοκιμής συγκρίνει τα διαβιβαζόμενα πρότυπα με τα ελεγχόμενα πρότυπα για να διασφαλιστεί ότι είναι πανομοιότυπα και χωρίς σφάλματα.
- Συγκεντρωμένοι με πομπούς 40G ή 100G MPO/MTP
- Δοκιμασία ικανότητας μετάδοσης και ευαισθησίας δέκτη του εξοπλισμού δικτύου οπτικών ινών
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης της τάξης
Σύνδεσμος και κανάλι ινών
Η πολικότητα (κατάταξη καναλιών)
Οδηγός επιλογής για συγκεκριμένους πομπούς δέσμευσης
Οι παρακάτω πίνακες παρέχουν καθοδήγηση επιλογής για τις κοινώς χρησιμοποιούμενες μονάδες δέκτη.
Τα θερμά προϊόντα MPO/MTP από οπτική ίνα της Zion Communications
7236013 ZCM1111HXA
8F MPO SM Μονάδα/Καλώδιο επανασύνδεσης οπτικών ινών
7236014 ZCM1121HXA
12F MPO SM Μονάδα/Καλώδιο Loopback οπτικών ινών
7236015 ZCM1141HXA
24F MPO SM Μονάδα/Καλώδιο επαναλειτουργίας οπτικών ινών
7236016 ZCM1116HXA
8F MPO OM3 Μονάδα Loopback οπτικών ινών /καλώδιο
7236017 ZCM1126HXA
12F MPO OM3 Μονάδα Loopback οπτικών ινών/καλώδιο
7236018 ZCM1146HXA
24F MPO OM3 Μονάδα/Καλώδιο Loopback οπτικών ινών
7236019 ZCM1117HXA
8F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
7236020 ZCM1127HXA
12F MPO OM4 Μονάδα Loopback οπτικών ινών/καλώδιο
7236021 ZCM1147HXA
24F MPO OM4 Μονάδα Loopback οπτικών ινών /καλώδιο
Συσκευή
Το πακέτο αυτό καλωδίων οπτικών ινών έχει σχεδιαστεί για εύκολο χειρισμό και βέλτιστη προστασία, και έχει ετικέτα και σήμα από την OMC ως προεπιλεγμένο.
Τυποποιημένα μεγέθη:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Η επιλογή του κουτιού εξαρτάται από την ποσότητα παραγγελίας.
Υπηρεσίες OEM/ODM
Οι επιλογές προσαρμογής περιλαμβάνουν:
- Χρώμα καλωδίου, κείμενο εκτύπωσης, υλικό κάλυψης καλωδίου
- Επιλογές χρώματος συνδέσμου
- Ετικέτες OEM, δαχτυλίδια αναγνώρισης, ετικέτες καλωδίων
