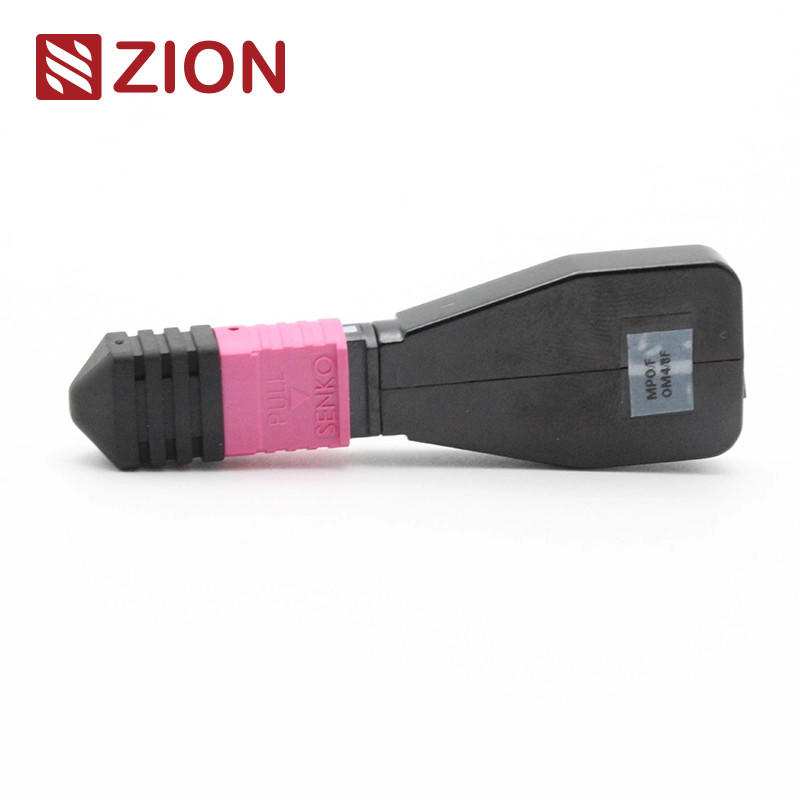

8 Fibers MTP OM4 Fiber Optic Loopback Module / Cable
Product Identification
Zion Code: ZCM2117HXA1
Zion Description: 8F MTP OM4 Fiber Optic Loopback Module / Cable
Το loopback MTP περιέχει έναν σύνδεσμο MTP που δρομολογεί και τα δύο άκρα της ίνας στον ίδιο σύνδεσμο, δημιουργώντας μια πλήρη διαδρομή φωτός. Αυτό επιτρέπει τη δοκιμή της ικανότητας εκκίνησης της συσκευής και της ευαισθησίας λήψης, ιδιαίτερα στις επικοινωνίες δικτύου 40/100G. Επιστρέφοντας σήματα στην πηγή, βοηθά στον εντοπισμό διαφόρων φαινομένων δικτύου και επιτρέπει την αποτελεσματική δοκιμή και αξιολόγηση μεμονωμένων εξαρτημάτων ή διεπαφών εντός οπτικών ινών.
Διατίθεται σε πολλαπλές διαμορφώσεις για να φιλοξενήσει συνδέσμους MTP 8 πυρήνων, 12 πυρήνων και 24 πυρήνων με διάφορες διαμορφώσεις ινών για να ταιριάζουν με τις απαιτήσεις της θύρας δοκιμής. Η μονάδα 8F MTP Fiber Loopback επαληθεύει και δοκιμάζει συγκεκριμένα πομποδέκτες με διεπαφές MTP για συσκευές 40GBASE-SR4/CSR4 QSFP+.
Οι μονάδες MTP Loopback παρέχουν βρόχιντα σήματα για τη δοκιμή τόσο των λειτουργιών μετάδοσης όσο και λήψης. Χρησιμοποιούνται ευρέως σε περιβάλλοντα δοκιμών, ειδικά σε παράλληλα οπτικά δίκτυα 40G και 100G. Αυτά τα loopbacks συνδέουν τις θέσεις μετάδοσης (TX) και λήψης (RX) των διεπαφών πομποδεκτών MTP και μπορούν να διευκολύνουν τη δοκιμή απώλειας εισαγωγής τμημάτων οπτικού δικτύου όταν συνδέονται σε κορμούς MTP και καλώδια patch.
Connectors & Industrial Standards
MTP Singlemode Reference: EIA/TIA-604-5
MTP Singlemode Housing Details:
• SM APC: Πράσινοι σύνδεσμοι + μαύρο boot (Standard Loss MTP)
• SM APC: Κίτρινοι σύνδεσμοι + μαύρο boot (Super Low Loss MTP)
MTP Multimode Reference: EIA/TIA-604-5
MTP Multimode Housing Details:
• OM1 & OM2 PC: Μπεζ σύνδεσμοι + μαύρο boot (Standard Loss MTP)
• OM3 & OM4 PC: Γαλάζιοι σύνδεσμοι + μαύρο boot (Standard & Super Low Loss MTP)
• OM3 & OM4 PC: Βιολετί σύνδεσμοι + μαύρο boot (Standard Loss MTP)
- Πληροί τα πρότυπα IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) compliant
- Δομημένη καλωδίωση ανά TIA-568-C
- 10G Fiber Channel Compliant
- 40G και 100G IEEE 802.3 Compliant
Materials Details
Optical Specifications
| Fiber Type | Singlemode |
| Fiber Diameter | 9/125μm |
| Insertion Loss | SM (G657A1) < 1.0dB |
| Return Loss | SM > 50dB |
| Insert-pull Test | Above 600 times, IL < 0.5dB |
| Operation Temperature | -40℃ to +80℃ |
Fiber Optic Loopback Testing
Μια δοκιμή loopback στέλνει ένα σήμα από μια συσκευή επικοινωνίας και το επαναφέρει στην ίδια συσκευή για να επαληθεύσει τη σωστή λειτουργικότητα ή να αντιμετωπίσει προβλήματα σε ελαττωματικούς κόμβους δικτύου. Για εφαρμογές οπτικών ινών, τα οπτικά loopbacks επαληθεύουν την επιχειρησιακή αξιοπιστία των συσκευών δρομολογώντας το σήμα που εκπέμπεται από το άκρο μετάδοσης (Tx) πίσω στο άκρο λήψης (Rx) του ίδιου εξαρτήματος.
Applications
Η δοκιμή loopback οπτικών ινών χρησιμοποιείται συνήθως για την επαλήθευση πομποδεκτών οπτικών ινών. Δεδομένου ότι οι πομποδέκτες έχουν ξεχωριστές θύρες για τη λήψη και τη μετάδοση φωτεινών σημάτων, η δοκιμή loopback παρέχει την πιο βολική μέθοδο για τη συντήρηση του πομποδέκτη. Η διαδικασία δοκιμής δρομολογεί το σήμα λέιζερ από τη θύρα πομπού πίσω στη θύρα δέκτη και, στη συνέχεια, συγκρίνει τα μεταδιδόμενα και τα ληφθέντα μοτίβα για να διασφαλίσει ότι είναι πανομοιότυπα και χωρίς σφάλματα.
- Collocated with 40G or 100G MPO/MTP interface transceivers
- Loopback Modules test transmission capability and receiver sensitivity of fiber optic network equipment
Naming Rules & Order Confirmation Information
Connector & Fiber Channel
Polarity (Channel Alignment)
Selection Guide for Specific Transceivers
Κατά την επιλογή ενός loopback για έναν πομποδέκτη, λάβετε υπόψη τον τύπο του συνδέσμου, τον τύπο στίλβωσης και τον τύπο του καλωδίου. Οι παρακάτω πίνακες παρέχουν καθοδήγηση επιλογής για συνήθως χρησιμοποιούμενες μονάδες πομποδεκτών.
Zion Communication's Hot MPO Fiber Optic Loopback Products
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Cable
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module / Cable
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module / Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module / Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module / Cable
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module / Cable
- 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module / Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module / Cable
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Cable
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Cable
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Cable
Packaging
Αυτά τα καλώδια οπτικών ινών συσκευάζονται σε εύκολα χειριζόμενες, καλά προστατευμένες συσκευασίες που φέρουν ετικέτες και σήμανση από την OMC ως στάνταρ. Τα διαθέσιμα μεγέθη χαρτοκιβωτίων περιλαμβάνουν 34×22×15 cm, 44×34×24 cm και 54×39×34 cm. Η επιλογή χαρτοκιβωτίου εξαρτάται από την ποσότητα παραγγελίας. Διατίθενται προσαρμοσμένες επιλογές συσκευασίας.
OEM/ODM Services
- Custom cable color, printing, and jacket material
- Custom connector colors
- OEM Labels, identification rings, cable labels, boxes, and shipping marks
- Different quality levels available
