Κώδικας Σιών και περιγραφή

Κώδικας Σιών:ZCM16157X

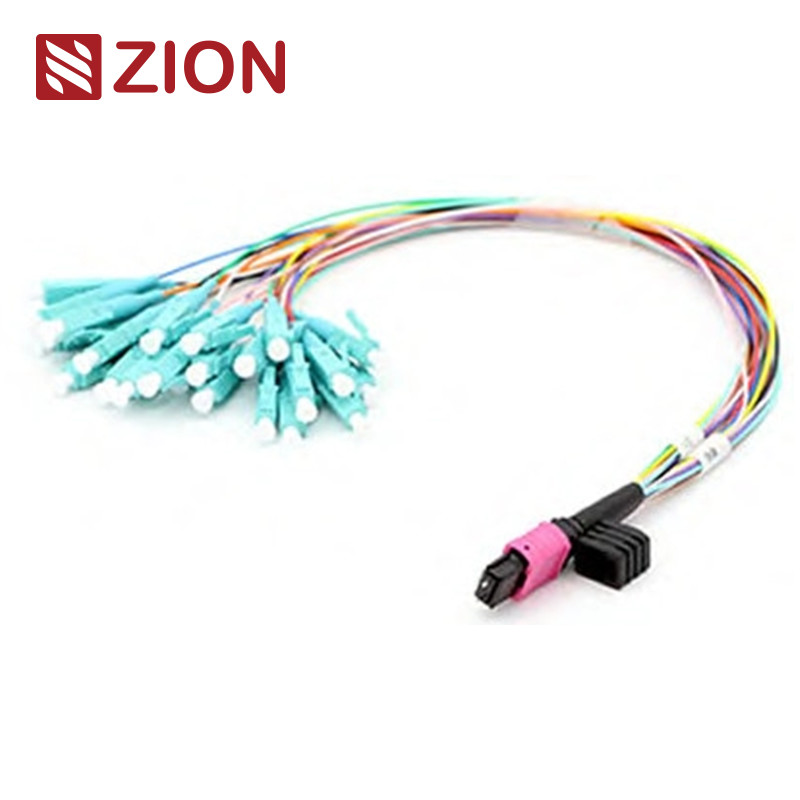

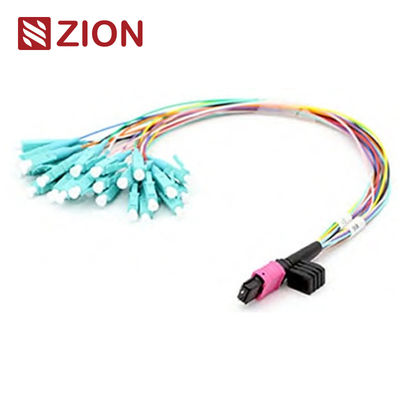

Σιόν Περιγραφή:24F MPO (Αρσενικό) - LC Fan-out 0.9mm 30-35cm Patch Cable

Επισκόπηση του προϊόντος

Η24F MPO-LC Φαν-out καλώδιο επικάλυψηςέχει σχεδιαστεί για τη σύνδεσηΜΠΟ 24 ινώνσυνδετήρες γιαΕπικεφαλήςσυνδετήρες

Αυτό το καλώδιο υψηλής απόδοσης είναι βελτιστοποιημένο για10G,40G,

και100Gεφαρμογές, όπως100GBASE-SR10 CXP/CFPλύσεις διασύνδεσης και100GBASE-LR4οπτική

Πρόκειται για ένα μικρό καλώδιο, με μήκους που κυμαίνονται από30 έως 35 εκατοστά, προσφέροντας συμπαγή και ευέλικτη

περιβαλλοντικά περιβάλλοντα με περιορισμένο χώρο.

Τεχνικές προδιαγραφές

• Διαμόρφωση ινών:24 ίνες MPO έως 12 ίνες LC (διαμόρφωση Fan-out).
• Τύπος καλωδίου:0.9mm στρογγυλό καλώδιο.
• Διάρκεια:30-35 εκατοστά, σχεδιασμένα για σύντομες συνδέσεις.
• Τύποι συνδέσμων:

Συνδέτης MPO:Άντρας (συμμορφούμενος με την IEC 61754-7).

Συνδετήρας LC:Μονό-φυτικές συνδέσεις στο άλλο άκρο.

Διαθέσιμο σε διάφορες διαμορφώσεις όπως τερματισμοί LC/SC/FC/ST.

Βιομηχανικά πρότυπα

• Συνδέτης MPO:
  • Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC):
    • SM APC (πράσινοι συνδετήρες + μαύρη μπότα) για MPO με τυποποιημένη απώλεια.
    • SM APC (κίτρινοι συνδετήρες + μαύρη μπότα) για MPO υπερχαμηλής απώλειας.
  • Πολυτρόπος (PC Flat Polish):
    • OM1&OM2 PC (Beige συνδέσεις + μαύρη μπότα) για MPO με τυποποιημένη απώλεια.
    • OM3&OM4 PC (Aqua connectors + black boot) για τα τυποποιημένα και υπερχαμηλά MPO.
• Ακολουθεί τα πρότυπα:

Δελτίο ΕΚ 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ. 6/2011, αριθ.

Συμμόρφωση με την TIA-604-5 (FOCIS5)(Δομημένη καλωδίωση ανάΤΙΑ-568-Γ)).

Συμμόρφωση με το κανάλι ινών 10G.

IEEE 802.3(40G και 100G συμβατές).

Βασικά χαρακτηριστικά

• Χαμηλή απώλεια εισαγωγής & υψηλή απώλεια επιστροφής:
  Διασφαλίζει σταθερή και αποτελεσματική μετάδοση σήματος, ελαχιστοποιώντας την απώλεια σήματος.

• Συνδέτης MPO πολλαπλών ινών:
  Οι συνδέσεις MPO 24 ινών υποστηρίζουν τη μετάδοση υψηλής ταχύτητας και επιτρέπουν εξοικονόμηση χώρου σε εγκαταστάσεις υψηλής πυκνότητας.

• Βελτιστοποιημένο για εφαρμογές υψηλής ταχύτητας:

  • Συμβατό με:100GBASE-SR10,100GBASE-LR4, και40GBASE-SR4εφαρμογές.
  • Σχεδιασμένο για:συνδεσιμότητα κέντρου δεδομένωνκαιοπτική ίνα σε κτίριολύσεις.

• Δυνατότητα και αξιοπιστία:
  Δοκιμάστηκε για200 ζευγάριαμε λιγότερο από00,3 dBαλλαγή απώλειας εισαγωγής.

  • Δυνατότητα τράβηξης:Κατηγορία άνω70Nγια αξιόπιστες φυσικές επιδόσεις.

• Υψηλής ποιότητας υλικά ινών:
  Τύποι ινών διαθέσιμοι για διάφορες εφαρμογές, όπως:ΟΜ1, OM2, OM3, OM4, OM5, καιG657Α/Βίνες.

Εφαρμογές

• Κέντρα δεδομένων:
  Σχεδιασμένο για να αντιμετωπίζει τις απαιτήσεις καλωδίωσης υψηλής πυκνότητας των κέντρων δεδομένων.

• Οπτική ίνα προς κτίριο (FTTB):
  Χρησιμοποιείται για τη σύνδεση υποδομών οπτικών ινών με κτίρια.

• Εξοπλισμός δέκτη:
  Εσωτερικές συνδέσεις ινών για οπτικές συσκευές υψηλής ταχύτητας (π.χ.QSFP+,100Gοπτικοί δέκτες-αποδέκτες).

• Δίκτυα υψηλής πυκνότητας:
  Ιδανικό για δίκτυα που απαιτούν βελτιστοποιημένες, χαμηλού προφίλ, υψηλής ζώνης.

Το καλώδιο MPO της Zion Communication

• ZCM16117XΕπικεφαλής8F MPO (αρσενικό) - LC Fan-out 0.9mm 30-35cm Patch Cable

Αριθμός ινών:8 ίνες (MPO έως LC)

Τύποι συνδέσμων:MPO (αρσενικό) στο ένα άκρο, συνδέσεις LC στο άλλο άκρο.

Τύπος καλωδίου:0.9mm, υψηλής πυκνότητας καλώδιο επένδυσης.

Διάρκεια:30-35 εκατοστά, σχεδιασμένα για σύντομες συνδέσεις.

Εφαρμογή:Κατάλληλο για κέντρα δεδομένων υψηλής πυκνότητας και περιβάλλοντα δικτύου που απαιτούν συμπαγή, αξιόπιστη

συνδέσεις ινών.

• ZCM16127XΕπικεφαλής12F MPO (Αρσενικό) - LC Fan-out 0.9mm 30-35cm Patch Cable

Αριθμός ινών:12 ίνες (MPO έως LC)

Τύποι συνδέσμων:Συνεργάτες MPO (αρσενικό) και LC.

Τύπος καλωδίου:0.9mm fan-out καλώδιο, σχεδιασμένο για συμπαγές λύσεις επικάλυψης.

Διάρκεια:30-35 εκατοστά.

Εφαρμογή:Ιδανικό για εφαρμογές υψηλής ταχύτητας, συμπεριλαμβανομένων των δικτύων 40G και 100G στα κέντρα δεδομένων.

• ZCM16157XΕπικεφαλής24F MPO (Αρσενικό) - LC Fan-out 0.9mm 30-35cm Patch Cable

Αριθμός ινών:24 ίνες (MPO έως LC)

Τύποι συνδέσμων:Συνεργάτες MPO (αρσενικό) και LC.

Τύπος καλωδίου:0.9mm καλώδιο, προσφέροντας υψηλής πυκνότητας, χώρο αποδοτική σύνδεση.

Διάρκεια:30-35 εκατοστά.

Εφαρμογή:Βελτιστοποιημένο για χρήση σε συνδέσεις κέντρων δεδομένων 100G και 40G και δίκτυα υψηλής ταχύτητας οπτικών ινών.

• ZCM26117XΕπικεφαλής8F MTP (Αρσενικό) - LC Fan-out 0,9mm 30-35cm Patch Cable

Αριθμός ινών:8 ίνες (MTP έως LC)

Τύποι συνδέσμων:MTP (Αρσενικό) στο ένα άκρο, LC συνδέσεις στο άλλο.

Τύπος καλωδίου:0.9mm καλώδιο.

Διάρκεια:30-35 εκατοστά.

Εφαρμογή:Χρησιμοποιείται σε περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας για διασυνδέσεις μεταξύ MTP και LC

συσκευές δικτύου.

• ZCM26127XΕπικεφαλής12F MTP (Αρσενικό) - LC Fan-out 0,9mm 30-35cm Patch Cable

Αριθμός ινών:12 ίνες (MTP έως LC)

Τύποι συνδέσμων:Συνεργαστές MTP (αρσενικό) προς LC.

Τύπος καλωδίου:0.9mm καλώδιο για αποτελεσματική διαχείριση ινών.

Διάρκεια:30-35 εκατοστά.

Εφαρμογή:Κατάλληλο για δίκτυα 40G και 100G, ιδανικό για περιβάλλοντα υψηλής πυκνότητας όπως τα κέντρα δεδομένων.

• ZCM26157XΕπικεφαλής24F MTP (Αρσενικό) - LC Fan-out 0.9mm 30-35cm Patch Cable

Αριθμός ινών:24 ίνες (MTP έως LC)

Τύποι συνδέσμων:Συνδέσεις MTP (αρσενικό) και LC.

Τύπος καλωδίου:0.9mm υψηλής πυκνότητας καλώδιο.

Διάρκεια:30-35 εκατοστά.

Εφαρμογή:Ιδανικό για εφαρμογές 100G, 40G και υψηλής πυκνότητας κέντρων δεδομένων που απαιτούν αποδοτική τοποθεσία.

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

Διάδρομος ινών σύνδεσης

Πληροφορίες για το υλικό

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

Υπηρεσία OEM/ODM για εσάς

• Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
• Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
• Διαφορετικό επίπεδο ποιότητας.
