Κώδικας Σιών και περιγραφή
Κώδικας Σιών: ZCM16117X

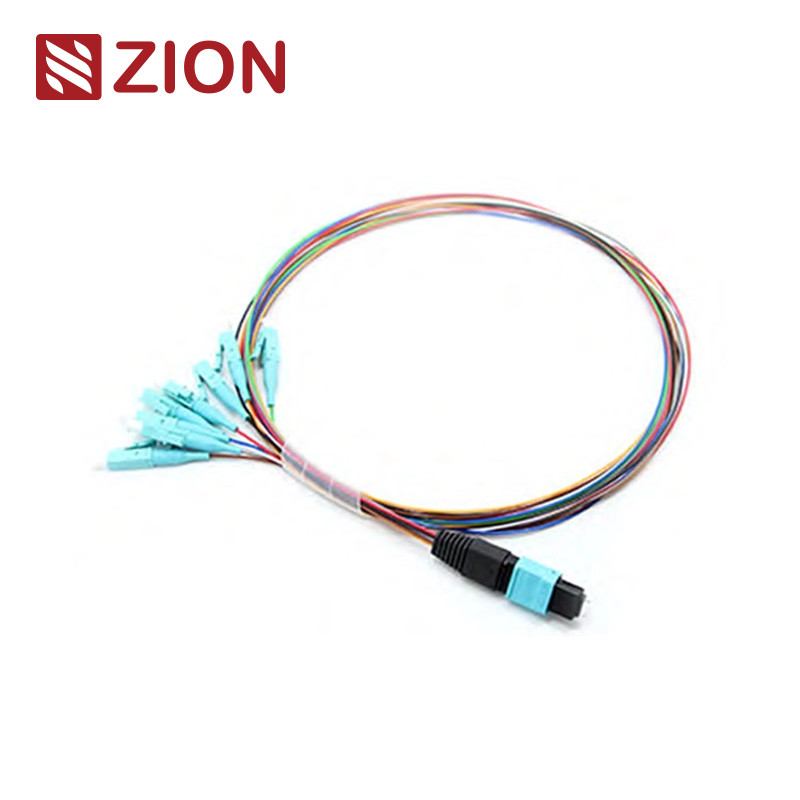

Περιγραφή της Σιών: 8F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης
Ο συνδετήρας MTP είναι ένας τύπος συνδετήρα ινών.Το σύστημα προσύνδεσης MTP υψηλής πυκνότητας ινών χρησιμοποιείται επί του παρόντος κυρίως σε εφαρμογές περιβάλλοντων υψηλής πυκνότητας κέντρων δεδομένων., την εφαρμογή οπτικών ινών στο κτίριο και τις εφαρμογές εσωτερικής σύνδεσης στο εσωτερικό του οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως η οπτική συσκευή, 40G, 100G, QSFP +.
Οι τύποι συνδέσμων MTP διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνα (αριθμός συστοιχίας), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
Το καλώδιο SM 8F MTP- LC/SC/FC/ST Fanout 0.9mm είναι βελτιστοποιημένο για 40G QSFP+ PLR4 έως 10G SFP+ LR οπτική άμεση σύνδεση και εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.Τα καλώδια 9mm είναι βελτιστοποιημένα για 40G QSFP+ SR4 έως 10G SFP+ SR, 100G QSFP SR4 έως 25G SFP-25G-SR-S οπτική άμεση σύνδεση και εφαρμογές κέντρου δεδομένων υψηλής πυκνότητας.
Αυτό το καλώδιο 8 Fiber harness χρησιμοποιείται για άμεση σύνδεση μεταξύ QSFP + και (4) θύρων SFP + χωρίς πίνακες εμβολιασμού ή ενδιάμεσους κορμούς.
Τα κασέτες LGX είναι σχεδιασμένα για MTP-LC. Τα κασέτες LGX τερματίζονται με συνδέσμους MTP και LC/SC/FC/ST σε κάθε άκρο.Είναι ειδικά σχεδιασμένο για υψηλής πυκνότητας ίνες patching σε κέντρα δεδομένων που χρειάζονται εξοικονόμηση χώρου και να μειώσει τα προβλήματα διαχείρισης καλωδίων.
Συνδετήρες ∆ βιομηχανικό πρότυπο
MTP ΜονότροποςΑναφορά:ΕΠΕ/ΤΙΑ-604-5
MTP ΜονότροποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες+μαύρη μπότα (MTP υπερχαμηλής απώλειας)
Πολυτρόπος MTPΑναφορά:ΕΠΕ/ΤΙΑ-604-5
Πολυτρόπος MTPΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MTP)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MTP)
OM3 & OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Άλλοι συνδετήρες ̇ Βιομηχανικό πρότυπο
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973
-
Η ΕΤΑ/ΕΥΑ, η FOCIS10, η GR-326 ΕΥΑ/ΕΥΑ-604-10, η IEC61754-20 και η JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 και JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 και JIS C5973 κλπ.
-
E2000: IEC61754-15
Διαθέσιμα για:
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MTP) ((IEC 61300-3-34)Μονότροπος (APC)8 βαθμών γυαλισμένη):Τυπική απώλεια:≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (MTP) (IEC 61300-3-34)Πολυτρόπος (PC)Πλάκα γυαλί):Τυπική απώλεια:≤ 0,6dB (μέγιστο), ≤ 0,50 (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Πολυτρόπος (PC Flat Polish):≤ 0,3dB
Επιστροφή ζημίας (MTP)Μονότροπος (APC)8 βαθμών γυαλισμένη):≥ 60dB(8 βαθμοί γυάλισμα)
Επιστροφή ζημίας (MTP)Πολυτρόπος (PC)Πλάκα γυαλί):≥ 25dB
Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.
Επιστροφή ζημίας (LC/SC/FC/ST):≥35dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατη : ≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης: 500 φορές, IL<0.5dB
Δυνατότητα τράβηξης:> 70N
Χρόνοι σύνδεσης:> 600
Θερμοκρασία λειτουργίαςΕνιαία λειτουργία (APC):-40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Τα πλεονεκτήματα του MPO/MTP Patch cable/trunk cable περιλαμβάνουν γενικά:
- Υψηλής ποιότητας MPO/MTP Τα καλώδια patch/trunk είναι προετοιμασμένα από το εργοστάσιο, δοκιμάζονται και συσκευάζονται μαζί με τις εκθέσεις δοκιμών.
- Μειωμένος όγκος καλωδίων ∆ΜΠΟ/ΜΤΠ Τα καλώδια patch/trunk έχουν πολύ μικρές διαμέτρους, οι οποίες μειώνουν τον όγκο των καλωδίων και βελτιώνουν τις συνθήκες κλιματισμού στα κέντρα δεδομένων
- Εξοικονόμηση χρόνου ∆εδομένου του ειδικού σχεδιασμού Plug and Play, τα καλώδια MPO/MTP Patch μπορούν να ενσωματωθούν και να συνδέονται άμεσα.
Εφαρμογή
Όλα τα MTP Connectors της OMC είναι από την Senko/Nissin/Sumitomo. Το καλώδιο MTP- LC/SC/FC/ST Fanout 0.9mm είναι ένα είδος συσσωρευτών καλωδίων υψηλής πυκνότητας που χρησιμοποιείται γενικά σε τρεις τομείς.
- Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.
Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.
Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.
Η συσκευασία μπορεί να προσαρμοστεί.
