Αντοχή: | <0,3dBΤυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Εκτατή δύναμη: | >70Ν | Δοκιμή εισαγωγής-έλξης: | Πάνω από 600 φορές, IL<0,5dB |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C |
Κώδικας Zion | Περιγραφή Zion | |||||||

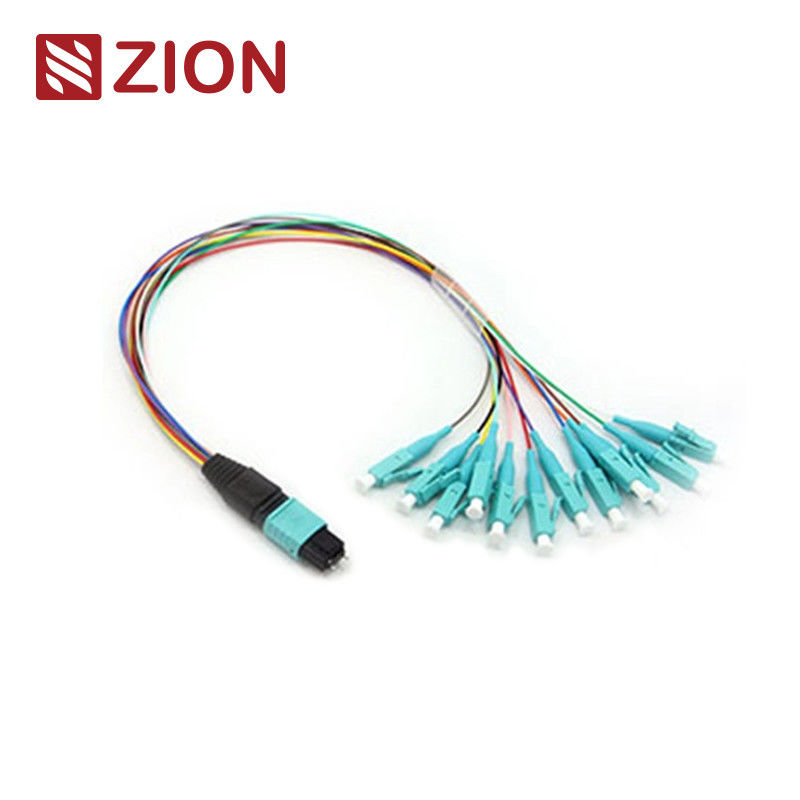

ZCM26127X | 12F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | |||||||
Ο συνδετήρας MTP είναι ένας τύπος ίνας connecter. MTP (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MTP προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+. | ||||||||
Οι τύποι συνδετήρων MTP διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC). | ||||||||
Fanout 0.9mm 12F MTP- LC/SC/FC/ST καλώδιο σχεδιάζεται για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρο δεδομένων υψηλής πυκνότητας. Βελτιστοποιείται για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G. Αυτό το καλώδιο λουριών 12 ινών χρησιμοποιείται για τη σύνδεση (6) SFP+ σε μια επιτροπή προσαρμοστών MTP και τον κορμό MTP. | ||||||||
MTP (αρσενικό) - Fan-out 0.9mm LC/SC/FC/ST καλώδιο μπαλωμάτων 30cm σχεδιάζεται γιατί οι κασέτες ενότητας mtp-LC LGX ολοκληρώνονται με το συνδετήρα MTP και LC/SC/FC/ST σε κάθε τέλος. Σχεδιάζεται συγκεκριμένα για την ίνα υψηλής πυκνότητας επιδιορθώνοντας στα κέντρα δεδομένων που η διαστημική αποταμίευση ανάγκης και μειώνει τα διοικητικά προβλήματα καλωδίων. |
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας | ||||||
MTP Singlemode | Eia/tia-604-5 | SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MTP) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MTP) |
||||||
MTP πολλαπλού τρόπου | Eia/tia-604-5 | OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MTP) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MTP Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MTP) |
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Βιομηχανικά πρότυπα άλλων συνδετήρων:
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ΚΑΙ JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ΚΑΙ JIS C5973. | ||||||||
FC: EIA ΤΟ /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ΚΑΙ JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326. Iec61754-2 και JIS C5973 κ.λπ. | ||||||||
E2000: IEC61754-15 |
Διαθέσιμος για
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MTP) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MTP) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Δοκιμή ένθετο-τραβήγματος | Ανωτέρω 600 φορές, IL <0.5dB | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα:
χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια | ||||||||
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 8,12 και 24 συνελεύσεις συνδετήρων ινών, και | ||||||||
οικονομική λύση για την μάζα-λήξη της ίνας | ||||||||
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ | ||||||||
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα | ||||||||
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων | ||||||||
αγαθό στην επανάληψη και την ανταλλαξιμότητα |
Εφαρμογή:
Οι συνδετήρες MTP όλου OMC είναι από Senko/Nissin/Sumitomo. MTP- Fanout 0.9mm LC/SC/FC/ST καλώδιο είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές. | ||||||||
η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού | ||||||||
η οπτική ίνα στο κτήριο | ||||||||
η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών. |
Καυτό Fanout 0.9mm MPO- LC της επικοινωνίας Zion καλώδιο
Κώδικας Zion | Περιγραφή Zion | |||||||
7236031 | ZCM16117X | 8F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | ||||||
7236032 | ZCM16127X | 12F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | ||||||
7236033 | ZCM16157X | 24F MPO (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | ||||||
7236034 | ZCM26117X | 8F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | ||||||
7236035 | ZCM26127X | 12F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm | ||||||
7236036 | ZCM26157X | 24F MTP (αρσενικό) - Fan-out 0.9mm LC καλώδιο μπαλωμάτων 3035cm |
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Συνδετήρας | Κανάλι ινών |
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
