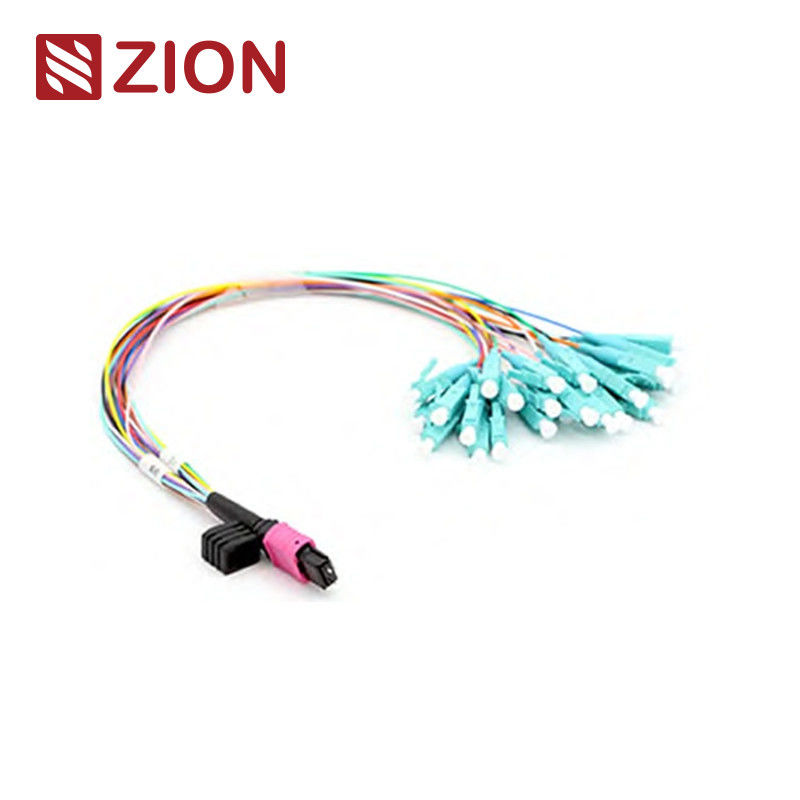

24 Fibers MTP To LC 24F MTP(Male) -LC Fan-Out 0,9mm 30-35cm Patch Cable

Συνδετήρες ∆ βιομηχανικό πρότυπο

MPO Μοναδικός τρόποςΑναφορά:Δελτίο ΕΚ 61754-7

MPO Μοναδικός τρόποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (standard loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)

MPO MultimodeΑναφορά:Δελτίο ΕΚ 61754-7

MPO MultimodeΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)

• Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
• Συμμόρφωση με το κανάλι ινών 10G
• 40G και 100G IEEE 802.3

Άλλοι συνδετήρες ̇ Βιομηχανικό πρότυπο

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973
• Η ΕΤΑ/ΕΥΑ, η FOCIS10, η GR-326 ΕΥΑ/ΕΥΑ-604-10, η IEC61754-20 και η JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 και JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 και JIS C5973 κλπ.
• E2000: IEC61754-15

Διαθέσιμα για:

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Οπτικές προδιαγραφές

Απώλεια εισαγωγής (MPO) ((IEC 61300-3-34)Μονότροπος (APC)8 βαθμών γυαλισμένη):Τυπική απώλεια:≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)

Απώλεια εισαγωγής (MPO) (IEC 61300-3-34)Πολυτρόπος (PC)Πλάκα γυαλί):Τυπική απώλεια:≤ 0,6dB (μέγιστο), ≤ 0,50 (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)

Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB

Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Πολυτρόπος (PC Flat Polish):≤ 0,3dB

Επιστροφή ζημίας (MPO)Μονότροπος (APC)8 βαθμών γυαλισμένη):≥ 60dB(8 βαθμοί γυάλισμα)

Επιστροφή ζημίας (MPO)Πολυτρόπος (PC)Πλάκα γυαλί):≥ 25dB

Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.

Επιστροφή ζημίας (LC/SC/FC/ST):≥35dB

Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)

Αντικατάστατη : ≤ 0,2dB

Δοκιμή εισαγωγής-σύνδεσης:Πάνω από 600 φορές, IL<0.5dB

Δυνατότητα τράβηξης:> 70N

Θερμοκρασία λειτουργίαςΕνιαία λειτουργία (APC):-40°C έως +85°C

Χαρακτηριστικά

• Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
• Πολλαπλές συνδέσεις ινών με βάση το MT, τερματισμοί και συγκροτήματα συνδέσεων 8,12 και 24 ινών
• Οικονομική λύση για τον μαζικό τερματισμό των ινών
• Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
• Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
• Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
• Καλή στην επαναληψιμότητα και την ανταλλαγή

Εφαρμογή

Όλα τα MTP Connectors της OMC είναι από την Senko/Nissin/Sumitomo. Το καλώδιο MTP- LC/SC/FC/ST Fanout 0.9mm είναι ένα είδος συσσωρευτών καλωδίων υψηλής πυκνότητας που χρησιμοποιείται γενικά σε τρεις τομείς.

• Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
• Η οπτική ίνα στο κτίριο
• Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.

Το καλώδιο MPO της Zion Communication

• 7236031 ZCM16117: 8F MPO ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης
• 7236032 ZCM16127: 12F MPO ((αρσενικό) -LC Φαν-out 0.9mm 30-35cm καλώδιο επικάλυψης
• 7236033 ZCM16157: 24F MPO ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης
• 7236034 ZCM26117: 8F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης
• 7236035 ZCM26127: 12F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης
• 7236036 ZCM26157: 24F MTP ((αρσενικό) -LC Φαν-out 0,9mm 30-35cm καλώδιο επικάλυψης

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

Διάδρομος ινών σύνδεσης

Πληροφορίες για το υλικό

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

Υπηρεσία OEM/ODM για εσάς

• Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
• Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
• Διαφορετικό επίπεδο ποιότητας.
