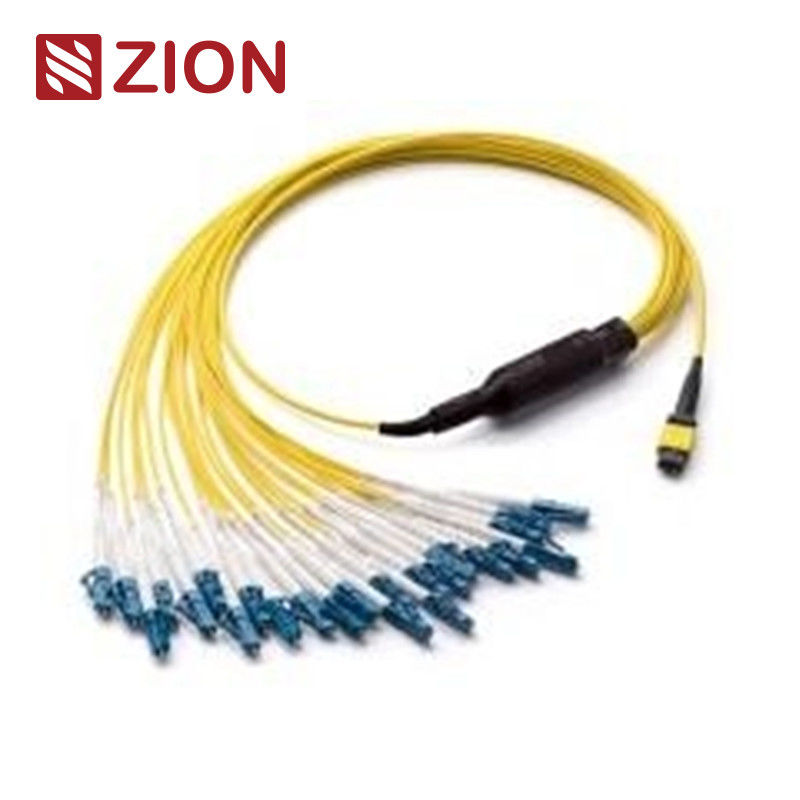

οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών
Κώδικας και περιγραφή Zion
Κώδικας Zion
Περιγραφή Zion
ZCM11A52HIAX
οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών
Ο συνδετήρας MPO είναι ένας τύπος ίνας connecter. MPO (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MPO προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+.
Οι τύποι συνδετήρων MPO διακρίνονται σύμφωνα με τους κανονισμούς IEC 61754-7: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
θηλυκό 24 πυρήνων MPO στο ντούμπλεξ 12 LC (12xLC uniboot 24 τα μονοκατευθυντικά) 24F MPO- LC/SC/FC/ST ευθέα καλώδια λουριών LC ολοκληρώνονται με το συνδετήρα MPO και LC/SC/FC/ST και στις δύο άκρες. 24pcs (12pcs για LC uniboot 24 τα μονοκατευθυντικά) fanout LC καλώδια βελτιστοποιούνται για 40G QSFP+ PLR4 στις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 10G SFP+ LR. έχετε το ίδιο μήκος. Σχεδιάζεται συγκεκριμένα για την ίνα υψηλής πυκνότητας επιδιορθώνοντας στα κέντρα δεδομένων που η διαστημική αποταμίευση ανάγκης και μειώνει τα διοικητικά προβλήματα καλωδίων.
τα ευθέα καλώδια λουριών 24F MPO- LC/SC/FC/ST που σχεδιάζονται για 100GBASE-SR10 CXP/CFP διασυνδέουν το κέντρο δεδομένων λύσης, 100GBASE-LR4 και υψηλής πυκνότητας. Βελτιστοποιείται για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G. Αυτό το καλώδιο λουριών 24 ινών χρησιμοποιείται για τη σύνδεση (12) SFP+ σε μια επιτροπή προσαρμοστών MPO και τον κορμό MPO.
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας
Αναφορά
Λεπτομέρειες κατοικίας
MPO Singlemode
IEC 61754-7
SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MPO) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MPO)
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και
οικονομική λύση για την μάζα-λήξη της ίνας
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων
αγαθό στην επανάληψη και την ανταλλαξιμότητα
Οι αξίες του καλωδίου μπαλωμάτων MTP/MPO/του καλωδίου κορμών περιλαμβάνουν γενικά:
τα υψηλά - ποιότητα — καλώδια καλωδίων/κορμών μπαλωμάτων MTP/MPO είναι εργοστάσιο προ-που ολοκληρώνεται, που εξετάζεται και που συσκευάζεται μαζί με τις εκθέσεις δοκιμής. Αυτές οι εκθέσεις χρησιμεύουν ως τη μακροπρόθεσμη τεκμηρίωση και ο ποιοτικός έλεγχος.
να μειωθούν τα καλώδια καλωδίων/κορμών μπαλωμάτων καλωδίων όγκος-MTP/MPO έχουν τις πολύ μικρές διαμέτρους, οι οποίες μειώνουν τον όγκο καλωδίων και βελτιώνουν τους όρους κλιματισμού στα κέντρα δεδομένων
ο χρόνος - αποταμίευση — με το ειδικό έτοιμο προς χρήση σχέδιο, καλώδιο μπαλωμάτων MTP/MPO/καλώδια κορμών μπορεί να ενσωματωθεί και να συνδεθεί αμέσως. Βοηθά πολύ να μειώσει το χρόνο εγκαταστάσεων.
Εφαρμογή:
τα ευθέα καλώδια λουριών 24F MPO- LC/SC/FC/ST που σχεδιάζονται για 100GBASE-SR10 CXP/CFP διασυνδέουν το κέντρο δεδομένων λύσης, 100GBASE-LR4 και υψηλής πυκνότητας. Βελτιστοποιείται για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G. Αυτό το καλώδιο λουριών 24 ινών χρησιμοποιείται για τη σύνδεση (12) SFP+ σε μια επιτροπή προσαρμοστών MPO και τον κορμό MPO
Οι συνδετήρες MPO όλου OMC είναι από Senko/Nissin/Sumitomo. Το σκοινί μπαλωμάτων ινών MPO είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές.
η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού
η οπτική ίνα στο κτήριο
η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών.
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Καυτά ευθέα καλώδια λουριών mpo-LC της επικοινωνίας Zion
Κώδικας Zion
Περιγραφή Zion
7236037
ZCM11A12HIAX
οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών
7236038
ZCM11A22HIAX
οπτική ίνα mpo-LC 2.0mm 12F MPO SM ευθέα καλώδια λουριών
7236039
ZCM11A52HIAX
οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί.
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου,κιβώτιο, που στέλνει τα σημάδια
