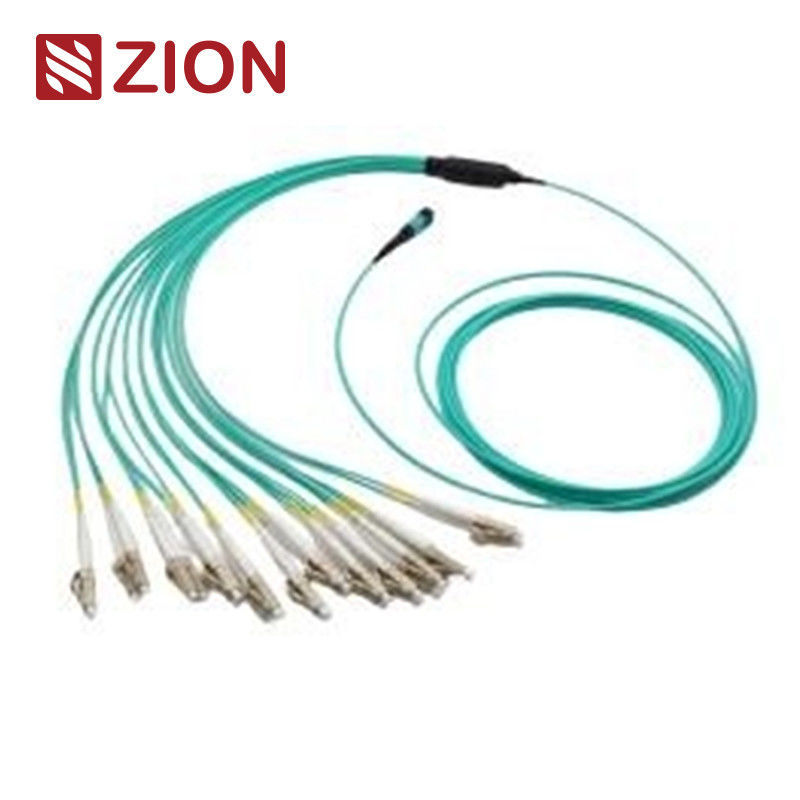

8 Fibers MPO TO LC OM3 Optic Fiber MPO-LC 2,0mm Ευθεία καλώδια καλωδίωσης

Κώδικας Σιών και περιγραφή

Κωδικός Σιών: ZCM11A17HAAX

Περιγραφή:

ΗZCM11A17HAAXείναι ένα8F MPO OM3 MPO-LC 2,0 mm καλώδιο ευθείας σχοινίς, χρησιμοποιείται κυρίως για δεδομένα υψηλής πυκνότητας

εφαρμογές κέντρου, συνδέσεις κατασκευής οπτικών ινών και εσωτερικές συνδέσεις σε οπτικό εξοπλισμό δέκτη όπως QSFP+ και 10G

Οπτική SFP+ LR.

Βασικά χαρακτηριστικά

• MPO (πολλαπλές ίνες)σύνδεσμος: Σύνδεσμος υψηλής πυκνότητας ινών που χρησιμοποιείται συνήθως σε κέντρα δεδομένων και οπτικά δίκτυα.
• Τύπος ινών: 8 ίνες MPO σε 4xLC uniboot ή simplex (4xLC) καλώδια παροχής.
• ΑπόδοσηΟπτικοποιημένο για:40G QSFP+ PLR4 έως 10G SFP+ LRΟπτική άμεση σύνδεση, που εξαλείφει την ανάγκη για πίνακες επικάλυψης ή

μεσαίοι κορμοί.

• Σχεδιασμός: Καλώδια ευθείας ζώνης με χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής, εξασφαλίζοντας υψηλές επιδόσεις και αξιοπιστία.
• Εφαρμογές: Ιδανικό για άμεσες συνδέσεις σε κέντρα δεδομένων, εξαλείφοντας την ακαταστασία και βελτιώνοντας τη διαχείριση των καλωδίων.
• Συμμόρφωση με τα πρότυπα:
  • ΣυνάντησηΔιάταξη IEC-61754-7,Δελτίο ΕΚΑΧ.,ΤΙΑ-604-5 (FOCIS5), καιΤΙΑ-568-Γπρότυπα.
  • 10G Fiber Channel και40G, 100G IEEE 802.3συμμορφούμενη.
• Προδιαγραφές συνδέσμου:
  • MPO Singlemode (APC)συνδετήρες: Πράσινο για το MPO με τυποποιημένη απώλεια και κίτρινο για το MPO με εξαιρετικά χαμηλή απώλεια.
  • MPO Multimode (PC)Συνδέσεις: Aqua για OM3 & OM4, Heather Violet για OM3 & OM4 PC.

Συνδετήρες ∆ βιομηχανικό πρότυπο

• MPO Μοναδικός τρόπος: IEC 61754-7 (SM APC: πράσινοι συνδετήρες + μαύρη μπότα / SM APC: κίτρινοι συνδετήρες + μαύρη μπότα)
• MPO Multimode: IEC 61754-7 (OM1 και OM2 PC: Μπεζικές συνδέσεις + μαύρη μπότα, OM3 και OM4 PC: Aqua συνδέσεις + μαύρη μπότα)
• Άλλοι συνδετήρες: SC, LC, FC, ST και E2000 πληρούν τα αντίστοιχα βιομηχανικά πρότυπα (TIA/EIA, FOCIS3, FOCIS10, GR-326 κλπ.).

Οπτικές προδιαγραφές

• Απώλεια εισαγωγής:
  • Τυπική απώλεια MPO (Singlemode) ≤0,75dB, υπερχαμηλή απώλεια ≤0,35dB
  • Δοκιμαστική ικανότητα
• Επιστροφή απώλειας:
  • Η μέθοδος MPO ≥ 60dB (Singlemode), LC/SC/FC/ST APC ≥ 60dB, UPC ≥ 50dB
• Δυνατότητα:
  • Λιγότερη από 0.3dB μετά από 200 ζευγάρια, με 500 κύκλους εισαγωγής-σύνδεσης.
  • Δυνατότητα τράβηξης > 70N.
• Θερμοκρασία λειτουργίας: -40°C έως +85°C

Αξιοποιήσεις

• Υψηλή ποιότητα: Προετοιμασμένα από το εργοστάσιο, δοκιμασμένα και συσκευασμένα με εκθέσεις δοκιμών για έλεγχο ποιότητας.
• Εξοικονόμηση χώρου: Καλώδια μικρής διαμέτρου που μειώνουν τον όγκο και βελτιώνουν την αποτελεσματικότητα του κλιματισμού στα κέντρα δεδομένων.
• Εξοικονόμηση Χρόνου: Σχεδιασμός Plug-and-play για ταχεία εγκατάσταση χωρίς την ανάγκη για πρόσθετα συσσωρευτικά πάνελ.

Εφαρμογές

• Υψηλής πυκνότητας σύνδεση ινών στα κέντρα δεδομένων.
• Άμεσες συνδέσεις γιαΑπό QSFP+ σε SFP+Οδηγία 1999/31/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 1999, για τη θέσπιση κοινών κανόνων για την προστασία των καταναλωτών και την καταπολέμηση της παράνομης κυκλοφορίας των προϊόντων που παράγονται από τις χώρες της Κεντρικής και Ανατολικής Ευρώπης (ΕΕ L 347 της 20.12.1999, σ. 1).
• Συνδέσεις οπτικών ινών σε κτίρια και μεταξύ εξοπλισμού ινών για εσωτερική χρήση.

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

Τα καλώδια MPO-LC της Zion Communication

• 7236037 ZCM11A12HIAX: 8F MPO SM MPO-LC 2,0 mm Καλώδια ευθείας σχοινίς
• 7236038 ZCM11A22HIAX: 12F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
• 7236039 ZCM11A52HIAX: 24F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Οπτικές ίνες MPO-LC 2.0mm Καλώδια ευθείας ζώνης
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
• 7236046 ZCM21A12HIAX: 8F MTP SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
• 7236047 ZCM21A22HIAX: 12F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης
• 7236048 ZCM21A52HIAX: 24F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης
• 7236049 ZCM21A17HAAX: 8F MTP OM3 MPO-LC 2,0 mm Δομικά οπτικών ινών
• 7236050 ZCM21A27HAAX: 12F MTP OM3 MPO-LC 2,0mm Δομικά οπτικών ινών
• 7236051 ZCM21A57HAAX: 24F MTP OM3 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
• 7236053 ZCM21A28HMAX: 12F MTP OM4 MPO-LC 2,0mm Φυτικές ίνες
• 7236054 ZCM21A58HMAX: 24F MTP OM4 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια

Διάδρομος ινών σύνδεσης

Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO

MPO 8 x LC απλή δομή-τύπος 1

Δοκιμαστική μονάδα MPO 4 x LC

MPO 4 x Uniboot δομή LC-τύπος 3

Πληροφορίες για το υλικό

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

Υπηρεσία OEM/ODM για εσάς

• Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
• Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
• Διαφορετικό επίπεδο ποιότητας.
