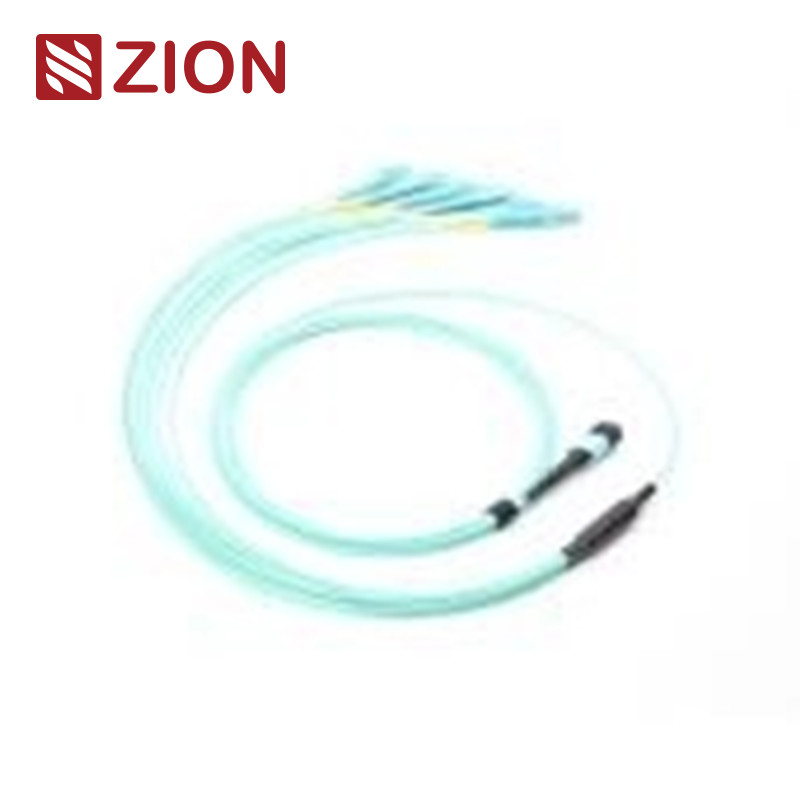

12 Fibers MPO σε LC OM3 Optic Fiber MPO-LC 2,0mm Καλώδια ευθείας καλωδίωσης

Κώδικας Σιών και περιγραφή

Κωδικός Σιών: ZCM11A27HAAX

Περιγραφή:

ΗZCM11A27HAAXείναι12F MPO OM3 MPO-LC 2,0 mm καλώδιο ευθείας σχοινίς, ειδικά σχεδιασμένα για δεδομένα υψηλής πυκνότητας

εφαρμογές κέντρου, συνδέσεις οπτικών ινών σε κτίρια και εσωτερικές συνδέσεις μέσα σε οπτικό εξοπλισμό δέκτη (π.χ. 40G, 100G QSFP+).

Βασικά χαρακτηριστικά:

• MPO (πολλαπλές ίνες)Συνδέτης: Συνδέτης υψηλής πυκνότητας οπτικών ινών που χρησιμοποιείται συνήθως σε κέντρα δεδομένων και δίκτυα οπτικών ινών.
• Διαμόρφωση ινών: 12 ίνες MPO σε 6 LC διπλό (6xLC uniboot; 12 LC simplex) καλώδια παροχής.
• ΑπόδοσηΟπτικοποιημένο για:40G QSFP+ PLR4 έως 10G SFP+ LRάμεσες συνδέσεις, επιτρέποντας την αποτελεσματική μετάδοση δεδομένων με ελάχιστη καλωδίωση και μειώνοντας την ακαταστασία σε περιβάλλοντα υψηλής πυκνότητας.
• Σχεδιασμός καλωδίων: Καλώδια ευθείας ζώνης, σχεδιασμένα για εξοικονόμηση χώρου και εύκολη διαχείριση καλωδίων σε κέντρα δεδομένων.
• Εφαρμογές: Ιδανικό για εφαρμογές κέντρου δεδομένων υψηλής πυκνότητας 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και 10/40/100G.

Βιομηχανικό πρότυπο συνδέσμων:

• MPO Μοναδικός τρόπος: IEC 61754-7 (SM APC: Πράσινοι συνδετήρες + μαύρη μπότα για MPO με τυποποιημένη απώλεια, SM APC: κίτρινοι συνδετήρες + μαύρη μπότα για MPO με εξαιρετικά χαμηλή απώλεια)
• MPO Multimode: IEC 61754-7 (OM1 & OM2 PC: Μπεζικές συνδέσεις + μαύρη μπότα για MPO με τυποποιημένη απώλεια, OM3 & OM4 PC: Aqua συνδέσεις + μαύρη μπότα)
• Άλλοι συνδετήρες: SC, LC, FC, ST και E2000, τα οποία πληρούν όλα τα αντίστοιχα βιομηχανικά πρότυπα (π.χ. TIA/EIA, FOCIS3, GR-326).

Οπτικές προδιαγραφές:

• Απώλεια εισαγωγής (MPO):
  • Τυπική απώλεια: ≤0,75dB (μέγιστο), ≤0,50dB (τυπική)
  • Υπερ-χαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
• Αξιολόγηση της απώλειας εισαγωγής (LC/SC/FC/ST): ≤0,3dB
• Επιστροφή ζημίας (MPO): ≥ 60dB (για τη λειτουργία Single Mode με γυαλιστική APC 8 βαθμών)
• Επενδυτική αξία: APC ≥60dB, UPC ≥50dB
• Δυνατότητα: < 0,3dB τυπική αλλαγή μετά από 200 ζευγάρια, 500 κύκλους εισαγωγής-κατεβάσεως με IL < 0,5dB
• Δυνατότητα τράβηξης: > 70N
• Θερμοκρασία λειτουργίας: -40°C έως +85°C

Χαρακτηριστικά:

• Μικρή απώλεια εισαγωγήςΑσφαλίζει ελάχιστη υποβάθμιση του σήματος.
• Υψηλή απώλεια απόδοσηςΠαρέχει υψηλότερη απόδοση μειώνοντας τις αντανάκλασεις.
• Συνδετήρας πολλαπλών ινών με βάση το MT: Διαθέσιμο σε διαμορφώσεις 4, 8, 12 και 24 ινών για τερματισμό μάζας.
• Επιλογές ανθεκτικών καλωδίων: Διατίθεται σε στρογγυλά, οβάλ και γυμνά καλώδια κορδέλας, τα οποία έχουν σχεδιαστεί για να χειρίζονται περιβάλλοντα υψηλής πυκνότητας.
• Χρωματικά Κωδικοποιημένα Σπίτια: Διαθέσιμο για τη διάκριση τύπου ινών, τύπου γυαλίστρου και ποιότητας συνδέσμου.
• Επαναλαμβανόμενη και εναλλάξιμη: Αξιόπιστη και σταθερή απόδοση.

Πλεονεκτήματα των καλωδίων MTP/MPO:

• Υψηλή ποιότητα: Προετοιμασμένα από το εργοστάσιο, δοκιμασμένα και συσκευασμένα με εκθέσεις δοκιμών για διασφάλιση της ποιότητας.
• Εξοικονόμηση χώρου: Μικρότερες διαμέτρους μειώνουν τον όγκο των καλωδίων και βελτιώνουν τον κλιματισμό στα κέντρα δεδομένων.
• Εξοικονόμηση Χρόνου: Η σχεδίαση Plug-and-play μειώνει τον χρόνο εγκατάστασης επιτρέποντας την άμεση χρήση.

Εφαρμογές:

• Κέντρο δεδομένων: Βελτιστοποιημένο για τη σύνδεση ινών υψηλής πυκνότητας, επιτρέποντας γρήγορες και αποδοτικές συνδέσεις μεταξύ εξοπλισμού υψηλής ταχύτητας όπως θύρες QSFP+ και SFP+.
• Οπτικές ίνες για κτίρια: Υποστηρίζει την ανάπτυξη ινών για συνδέσεις κτιρίων.
• Συνδέσεις εσωτερικού εξοπλισμού: Χρησιμοποιείται σε οπτικές συσκευές για εσωτερικές συνδέσεις σε εξοπλισμό δικτύωσης.

Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:

Τα καλώδια MPO-LC της Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM MPO-LC 2,0 mm Καλώδια ευθείας σχοινίς

• 7236038 ZCM11A22HIAX: : 12F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς

• 7236039 ZCM11A52HIAX: : 24F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 MPO-LC 2,0 mm Διάταξη με οπτική ίνα

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς

• 7236046 ZCM21A12HIAX: : 8F MTP SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης

• 7236047 ZCM21A22HIAX: : 12F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης

• 7236048 ZCM21A52HIAX: : 24F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 MPO-LC 2,0 mm Δομικά οπτικών ινών

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 MPO-LC 2,0mm Δομικά οπτικών ινών

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 MPO-LC 2,0mm Φυτικές οπτικές ίνες

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 MPO-LC 2,0mm Δομικά οπτικών ινών

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια

Διάδρομος ινών σύνδεσης

Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO

MPO ¥12 x LC Simplex δομή-τύπος 1

MPO 6 x LC Duplex δομή-τύπος 2-τύπος A

MPO 6 x LC Duplex δομή τύπου 2 - τύπου Β

MPO ∆ιορθωτική πολικότητα για MPO ∆6 x δομή LC Uniboot τύπου 3

Πληροφορίες για το υλικό

Συσκευή

Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.

Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.

Η συσκευασία μπορεί να προσαρμοστεί.

Υπηρεσία OEM/ODM για εσάς

• Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
• Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
• Διαφορετικό επίπεδο ποιότητας.
