24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
Κώδικας Σιών και περιγραφή
Κώδικας Σιών:ZCM11A57HAAX

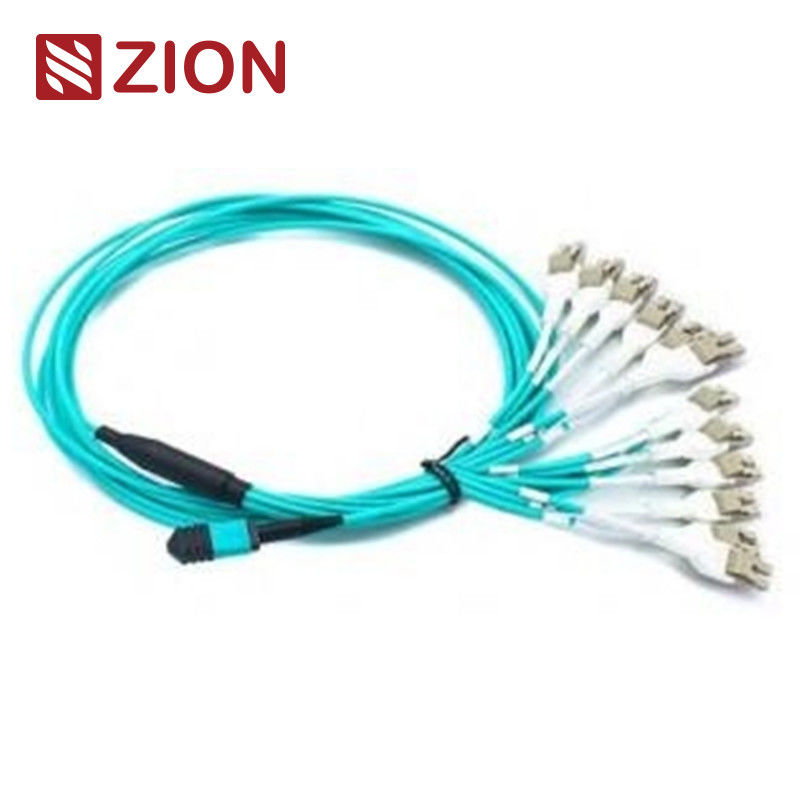

Σιόν Περιγραφή:24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
Ο συνδετήρας MPO είναι ένας τύπος συνδετήρα ινών.Το σύστημα προσύνδεσης ινών υψηλής πυκνότητας MPO χρησιμοποιείται επί του παρόντος κυρίως για εφαρμογές σε περιβάλλοντα υψηλής πυκνότητας κέντρων δεδομένων, την εφαρμογή οπτικών ινών στο κτίριο και τις εφαρμογές εσωτερικής σύνδεσης στο εσωτερικό του οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως η οπτική συσκευή, 40G, 100G, QSFP +.
Οι τύποι συνδέσμων MPO διακρίνονται σύμφωνα με τους κανονισμούς της IEC 61754-7: αριθμοί πυρήνα (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
24 πυρήνες MPO θηλυκό έως 12 LC Duplex (( 12xLC uniboot; 24 LC Simplex) 24F MPO- LC/SC/FC/ST
24pcs ((12pcs για LC uniboot; 24 LC Simplex) τα καλώδια phanout είναι βελτιστοποιημένα για 40G QSFP + PLR4 έως 10G SFP + LR οπτική άμεση σύνδεση και εφαρμογές κέντρου δεδομένων υψηλής πυκνότητας. έχουν το ίδιο μήκος.Είναι ειδικά σχεδιασμένο για υψηλής πυκνότητας ίνες patching σε κέντρα δεδομένων που χρειάζονται εξοικονόμηση χώρου και να μειώσει τα προβλήματα διαχείρισης καλωδίων.
24F MPO- LC/SC/FC/ST Καλώδια ευθείας ζώνης σχεδιασμένα για 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 και κέντρο δεδομένων υψηλής πυκνότητας.Είναι βελτιστοποιημένο για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100GΑυτό το καλώδιο 24 Fiber harness χρησιμοποιείται για τη σύνδεση (12) SFP+ σε ένα πάνελ προσαρμογέα MPO και στο κορμό MPO.
Συνδετήρες Βιομηχανικά πρότυπα
MPO Μοναδικός τρόποςΑναφορά:Δελτίο ΕΚ 61754-7
MPO Μοναδικός τρόποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (standard loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)
MPO MultimodeΑναφορά:Δελτίο ΕΚ 61754-7
MPO MultimodeΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Άλλοι συνδετήρες ̇ Βιομηχανικό πρότυπο
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973
- Η ΕΤΑ/ΕΥΑ, η FOCIS10, η GR-326 ΕΥΑ/ΕΥΑ-604-10, η IEC61754-20 και η JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 και JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 και JIS C5973 κλπ.
- E2000: IEC61754-15
Διαθέσιμα για:
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Οπτικές προδιαγραφές
- Απώλεια εισαγωγής (MPO) (IEC 61300-3-34) Ενιαία λειτουργία (φωτισμένη με 8 βαθμούς APC):Τυπική απώλεια:≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό) Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
- Απώλεια εισαγωγής (MPO) (IEC 61300-3-34)Πολυτρόπος (PC)Πλάκα γυαλί):Τυπική απώλεια:≤0,6dB (μέγιστο), ≤0,50 (τυπικό) Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
- Απώλεια εισαγωγής (LC/SC/FC/ST) ((IEC 61300-3-6) Μία λειτουργία (APC γυαλισμένη σε 8 βαθμούς):≤ 0,3dB
- Ελλείψεις εισαγωγής (LC/SC/FC/ST) ((IEC 61300-3-6) Πολυτρόπος (PC Flat polish):≤ 0,3dB
- ΔυνατότηταΜονότροπος (APC)8 βαθμών γυαλισμένη):<0,3dB τυπική αλλαγή (200 ζευγάρια)
- Δυνατότητα τράβηξηςΜονότροπος (APC)8 βαθμών γυαλισμένη):> 70N
- Θερμοκρασία λειτουργίαςΜονότροπος (APC)8 βαθμών γυαλισμένη):-40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Τα πλεονεκτήματα του καλωδίου MTP/MPO Patch/trunk cable περιλαμβάνουν γενικά:
- Υψηλής ποιότητας MTP / MPO Patch καλώδια / καλώδια κορμού είναι εργοστασιακά προετοιμασμένα, δοκιμασμένα και συσκευασμένα μαζί με τις εκθέσεις δοκιμών.
- Μείωση του όγκου καλωδίων ∆ιαστοιχίες MTP/MPO Τα καλώδια patch/trunk έχουν πολύ μικρές διαμέτρους, οι οποίες μειώνουν τον όγκο των καλωδίων και βελτιώνουν τις συνθήκες κλιματισμού στα κέντρα δεδομένων
- Εξοικονόμηση χρόνου ∆εδομένου του ειδικού σχεδιασμού Plug and Play, τα καλώδια MTP/MPO Patch μπορούν να ενσωματωθούν και να συνδέονται άμεσα.
Εφαρμογή
24F MPO- LC/SC/FC/ST Καλώδια ευθείας ζώνης σχεδιασμένα για 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 και κέντρο δεδομένων υψηλής πυκνότητας.Είναι βελτιστοποιημένο για εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G.Αυτό το καλώδιο 24 Fiber harness χρησιμοποιείται για τη σύνδεση (12) SFP+ σε ένα πάνελ προσαρμογής MPO και στο κορμό MPO.
Όλα τα MPO Connectors της OMC είναι από την Senko/Nissin/Sumitomo.
- Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:
Τα καλώδια MPO-LC της Zion Communication
- 7236037 ZCM11A12HIAX::8F MPO SM MPO-LC 2,0 mm Δορυφόροι ευθείας ζώνης
- 7236038 ZCM11A22HIAX: 12F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
- 7236039 ZCM11A52HIAX: 24F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
- 7236041 ZCM11A27HAAX: 12F MPO OM3 MPO-LC 2,0mm Φυτικές ίνες
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
- 7236046 ZCM21A12HIAX: 8F MTP SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
- 7236047 ZCM21A22HIAX: 12F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης
- 7236048 ZCM21A52HIAX: 24F MTP SM MPO-LC 2,0 mm Καλώδια ευθείας ζώνης
- 7236049 ZCM21A17HAAX: 8F MTP OM3 MPO-LC 2,0 mm Δομικά οπτικών ινών
- 7236050 ZCM21A27HAAX: 12F MTP OM3 MPO-LC 2,0mm Δομικά οπτικών ινών
- 7236051 ZCM21A57HAAX: 24F MTP OM3 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
- 7236053 ZCM21A28HMAX: 12F MTP OM4 MPO-LC 2,0mm Φυτικές ίνες
- 7236054 ZCM21A58HMAX: 24F MTP OM4 MPO-LC 2,0 mm Διάταξη με ευθεία καλώδια
Διάδρομος ινών σύνδεσης
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO
MPO ∆ 24 x LC Simplex δομή-τύπος 1
MPO 12 x LC Duplex δομή-τύπος 2-τύπος A
MPO ∆12 x LC Duplex δομή τύπου 2 τύπου Β
MPO 12 x LC Duplex δομή τύπου 2 τύπου C
MPO ∆ιαπολικότητα για MPO ∆12 x δομή LC Uniboot τύπου 3
Πληροφορίες για το υλικό
Συσκευή
Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.
Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.
Η συσκευασία μπορεί να προσαρμοστεί.
Υπηρεσία OEM/ODM για εσάς
- Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
- Διαφορετικό επίπεδο ποιότητας.
Οπτικά στοιχεία
Υποδομή καλωδίωσης
