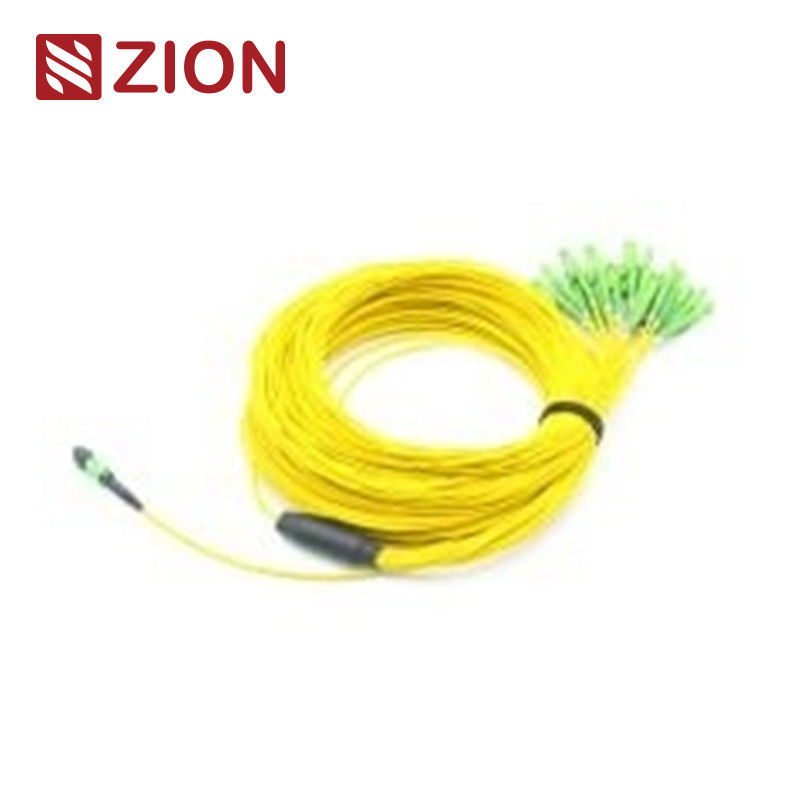

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	HELLOSIGNAL® OR OEM

Ποσότητα παραγγελίας min:	50 τεμ
Συσκευασία λεπτομέρειες:	10 PC / Πλαστική σακούλα
Χρόνος παράδοσης:	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	κανένα όριο

Καλύτερη τιμή Επικοινωνήστε

Λεπτομερής ενημέρωση

Αντοχή:	<0,3dBΤυπική αλλαγή, 200 ζευγαρώματα	Εναλλακτικότης:	≤0,2dB
Δοκιμή εισαγωγής-έλξης:	Πάνω από 600 φορές, IL＜0,5dB	Αντοχή εφελκυσμού:	>70Ν
Θερμοκρασία λειτουργίας (°C):	-40 έως + 85°C
Επισημαίνω:	Καλώδιο καλωδίωσης MTP-LC 24 Fibers , Καλώδιο καλωδίωσης οπτικών ινών μονής λειτουργίας , Ευθύ καλώδιο MTP-LC 2

Περιγραφή προϊόντων

24 ίνες MTP σε LC Single Mode Fiber Optic Cable

Καλώδια MTP-LC 2.0 mm ευθείας ζώνης υψηλής πυκνότητας που έχουν σχεδιαστεί για εφαρμογές κέντρων δεδομένων

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 0

Ταυτοποίηση προϊόντος

Κώδικας Σιών:ZCM21A52HIAX
Περιγραφή:24F MTP SM MTP-LC 2,0 mm Καλώδια ευθείας σχοινίς

Επισκόπηση του προϊόντος

Ο σύνδεσμος MTP είναι ένας σύνδεσμος πολλαπλών ινών που έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας.Αυτό το καλώδιο με σχοινί 24 ινών διαθέτει συνδέσεις MTP προς LC και είναι βελτιστοποιημένο για 40G QSFP + PLR4 έως 10G SFP + LR οπτική άμεση σύνδεση σε εφαρμογές κέντρων δεδομένων.

Οι συνδέσεις MTP τυποποιούνται σύμφωνα με τους κανονισμούς EIA/TIA-604-5, με διακρίσεις με βάση τον αριθμό πυρήνων, το φύλο (αρσενικό/γυναικείο) και την πολικότητα (PC ή APC).

Βιομηχανικά πρότυπα

MPO Μοναδικός τρόπος

Αναφορά:ΕΠΕ/ΤΙΑ-604-5

Λεπτομέρειες κατοικίας:
SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (Super Low Loss MTP)

MPO Multimode

Αναφορά:ΕΠΕ/ΤΙΑ-604-5

Λεπτομέρειες κατοικίας:
OM1&OM2 PC: Μπεζικές συνδέσεις + μαύρη μπότα (Standard Loss MTP)
OM3&OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard Loss MTP)

Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
Δομημένη καλωδίωση ανά TIA-568-C
Συμμόρφωση με το κανάλι ινών 10G
40G και 100G IEEE 802.3 Συμμόρφωση

Άλλα πρότυπα συνδέσμων

ΣΚ:ΤΙΑ/ΕΥΑ, FOCIS3, GR-326.NTT-SC IEC61754-4 και JIS C5973
ΛΚ:ΕΠΕ/ΕΠΕ, FOCIS10, GR-326 ΕΠΕ/ΕΠΕ-604-10, IEC61754-20 και JIS C5973
FC:ΕΙΑ/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 και JIS C5973
ΣΤ:ΤΙΑ/ΕΥΑ, FOCIS2, GR-326. IEC61754-2 και JIS C5973
Ε2000:Δελτίο ΕΚ 61754-15

Διαθέσιμοι τύποι ινών

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Οπτικές προδιαγραφές

Παράμετρος	Ενιαία λειτουργία (APC)	Πολυτρόπος (PC)
Απώλεια εισαγωγής (MPO)	Πρότυπο: ≤ 0,75dB (μέγιστο), ≤ 0,50dB (τύπος) Υπερχαμηλή: ≤0,35dB (μέγιστο), ≤0,20dB (τύπος)	Πρότυπο: ≤0,6dB (μέγιστο), ≤0,50dB (τύπος) Υπερχαμηλή: ≤0,35dB (μέγιστο), ≤0,20dB (τύπος)
Αξιολόγηση της απώλειας εισαγωγής (LC/SC/FC/ST)	≤ 0,3dB	≤ 0,3dB
Επιστροφή ζημίας (MPO)	≥ 60dB	≥ 25dB
Επενδυτική αξία	Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.	≥35dB
Δυνατότητα	<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατη	≤ 0,2dB
Δοκιμή εισαγωγής-έλξης	500 φορές, IL<0,5 dB
Δυνατότητα τράβηξης	> 70N
Χρόνοι συνδεδεμένων συσκευών	> 600
Θερμοκρασία λειτουργίας	-40°C έως +85°C

Βασικά χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
Πολυϊνικός σύνδεσμος με βάση το MT με 4, 8, 12 και 24 τερματισμούς ινών
Οικονομική λύση για τον μαζικό τερματισμό των ινών
Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
Καλώδιο στρογγυλο, οβάλ ή γυμνό
Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση
Εξαιρετική επαναληψιμότητα και ανταλλαγή

Οφέλη από το προϊόν

Υψηλή ποιότητα:Προετοιμασία εργοστασίου, δοκιμή και συσκευασία με εκθέσεις δοκιμών
Εξοικονόμηση χώρουΜικρές διαμέτρους μειώνουν τον όγκο των καλωδίων και βελτιώνουν τον κλιματισμό
Χρόνος αποδοτικός:Η σχεδίαση Plug and play μειώνει το χρόνο εγκατάστασης

Εφαρμογές

Σχεδιασμένο για 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 και κέντρα δεδομένων υψηλής πυκνότητας.

Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
Εφαρμογές ινών για κτίρια
Εσωτερικές συνδέσεις σε εξοπλισμό οπτικών ινών

Τεχνικά διαγράμματα

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 1

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 2

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 3

Συγγενικά προϊόντα

Η Zion Communication προσφέρει μια ολοκληρωμένη γκάμα καλωδίων ευθείας σχοινίς MTP-LC, συμπεριλαμβανομένων:

7236037 ZCM11A12HIA8F MPO SM Οπτική ίνα MPO-LC 2,0 mm Καλώδια ευθείας ζώνης
7236038 ZCM11A22HIA: 12F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236039 ZCM11A52HIA: 24F MPO SM Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236040 ZCM11A17HAA: 8F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236041 ZCM11A27HAAX: 12F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236042 ZCM11A57HAA: 24F MPO OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
7236043 ZCM11A18HMA: 8F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236044 ZCM11A28HMA: 12F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236045 ZCM11A58HMA: 24F MPO OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης
7236046 ZCM21A12HIA: 8F MTP SM Fiber Optic MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236047 ZCM21A22HIA: 12F MTP SM Fiber Optic MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236048 ZCM21A52HIA: 24F MTP SM Fiber Optic MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236049 ZCM21A17HAA: 8F MTP OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236050 ZCM21A27HAA: 12F MTP OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236051 ZCM21A57HAA: 24F MTP OM3 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236052 ZCM21A18HMA: 8F MTP OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236053 ZCM21A28HMAX: 12F MTP OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας σχοινίς
7236054 ZCM21A58HMA: 24F MTP OM4 Οπτική ίνα MPO-LC 2.0mm Καλώδια ευθείας ζώνης

Μέθοδοι σύνδεσης και πολικότητα

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 4

Τρεις μέθοδοι σύνδεσης για πολικότητα MPO/MTP

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 5

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 6

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 7

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 8

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 9

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 10

Συσκευασία & Προσαρμογή

Τα τυποποιημένα μεγέθη των κιβωτίων: 34×22×15 cm· 44×34×24 cm· 54×39×34 cm. Η επιλογή των κιβωτίων εξαρτάται από την ποσότητα παραγγελίας.

Καλώδιο οπτικών ινών 24 ινών Single mode MTP-LC 2.0mm Straight Fiber Optic Harness για κέντρα δεδομένων υψηλής πυκνότητας 11

Υπηρεσίες OEM/ODM διαθέσιμες

Χρώματα καλωδίων, εκτύπωση και υλικά γιλέκων
Ετικέτες OEM, δαχτυλίδια αναγνώρισης και καλωδιακές ετικέτες

Προσαρμοσμένη συσκευασία και σήματα αποστολής

Διαφορετικά διαθέσιμα επίπεδα ποιότητας
