Αντοχή: | <0,3dBΤυπική αλλαγή, 200 ζευγαρώματα | εναλλαξιμότητα: | ≤0,2dB |
---|---|---|---|
Δοκιμή εισαγωγής-έλξης: | Πάνω από 600 φορές, IL<0,5dB | Εκτατή δύναμη: | >70Ν |
Θερμοκρασία λειτουργίας (℃): | -40 έως + 85°C | ||
Υψηλό φως: | Καλώδια ευθείας καλωδίωσης 12F 2,0 mm |
Κώδικας Zion | Περιγραφή Zion | |||||||

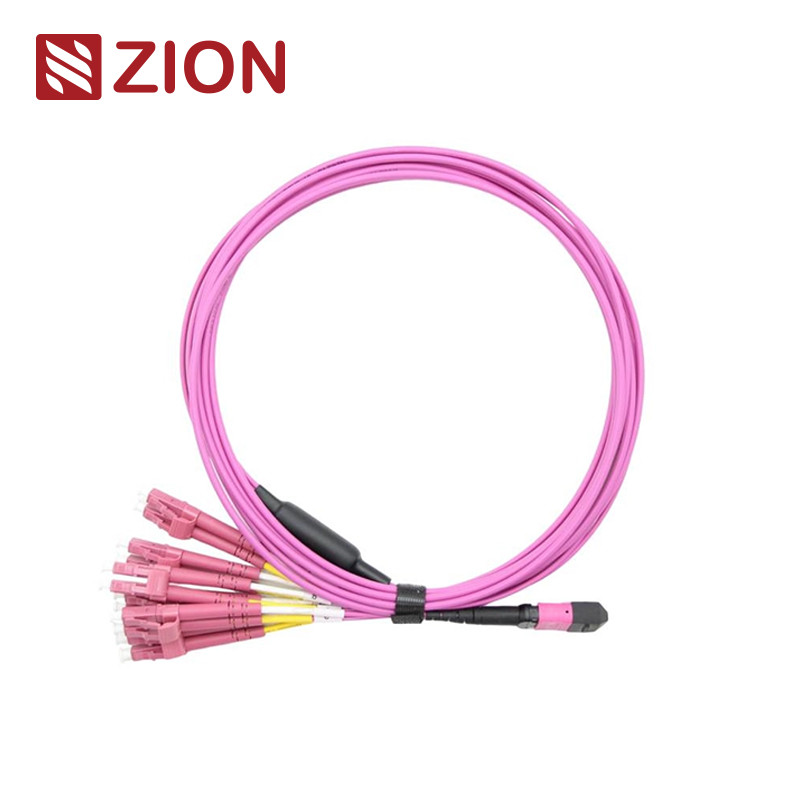

ZCM21A28HAAX | οπτική ίνα mtp-LC 2.0mm 12F MTP OM4 ευθέα καλώδια λουριών | |||||||
Ο συνδετήρας MTP είναι ένας τύπος ίνας connecter. MTP (ώθηση πολυ-ινών επάνω) είναι ένας multi-core τύπος ινών connecter. Η ίνα υψηλής πυκνότητας MTP προ - το σύστημα σύνδεσης αυτήν την περίοδο κυρίως χρησιμοποιείται στην εφαρμογή των περιβαλλόντων υψηλής πυκνότητας των κέντρων δεδομένων, την εφαρμογή της οπτικής ίνας στο κτήριο, και τις εσωτερικές εφαρμογές σύνδεσης μέσα στον οπτικό εξοπλισμό πομποδεκτών όπως η οπτική συσκευή, 40G, 100G, QSFP+. | ||||||||
Οι τύποι συνδετήρων MTP διακρίνονται σύμφωνα με τους eia/tia-604-5 κανονισμούς: αριθμοί πυρήνων (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC). | ||||||||
12 πυρήνες MTP στο ντούμπλεξ 6 LC (6xLC uniboot 12 LC τα μονοκατευθυντικά) ευθέα λουριών καλώδια λουριών καλωδίων assemblies.MTP- LC/SC/FC/ST ευθέα ολοκληρώνονται με το συνδετήρα MTP και LC/SC/FC/ST και στις δύο άκρες. Τα 12 PC (6pcs για LC uniboot 12 τα μονοκατευθυντικά) fanout LC καλώδια βελτιστοποιούνται για 40G QSFP+ PLR4 στις άμεσες εφαρμογές κέντρων δεδομένων σύνδεσης και υψηλής πυκνότητας οπτικής 10G SFP+ LR. έχετε το ίδιο μήκος. Σχεδιάζεται συγκεκριμένα για την ίνα υψηλής πυκνότητας επιδιορθώνοντας στα κέντρα δεδομένων που η διαστημική αποταμίευση ανάγκης και μειώνει τα διοικητικά προβλήματα καλωδίων. | ||||||||
ευθέα καλώδια λουριών 12F MTP- LC/SC/FC/ST που σχεδιάζονται για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρο δεδομένων. Βελτιστοποιείται για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G. |
Βιομηχανικά πρότυπα συνδετήρων:
Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας | ||||||
MTP Singlemode | Eia/tia-604-5 | SM APC: Πράσινη μπότα connectors+black (τυποποιημένη απώλεια MTP) SM APC: Κίτρινη μπότα connectors+black (έξοχη χαμηλή απώλεια MTP) |
||||||
MTP πολλαπλού τρόπου | Eia/tia-604-5 | OM1&OM2 PC: Μπεζ μπότα connectors+black (τυποποιημένη απώλεια MTP) OM3&OM4 PC: Μπότα Aqua connectors+black (χαμηλή απώλεια MTP Standard&Super) OM3&OM4 PC: Ιώδης connectors+black μπότα της Heather (τυποποιημένη απώλεια MTP) |
ανταποκρίνεται στα πρότυπα IEC-61754-7 IEC IEC61755, GR-1435-ΠΥΡΗΝΑΣ Telcordia, JIS C5982 Tia-604-5 (FOCIS5) υποχωρητική δομημένη τηλεγράφηση ανά Tia-568-γ | ||||||||
κανάλι ινών 10G υποχωρητικό | ||||||||
40G και IEEE 802,3 100G |
Βιομηχανικά πρότυπα άλλων συνδετήρων:
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ΚΑΙ JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ΚΑΙ JIS C5973. | ||||||||
FC: EIA ΤΟ /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ΚΑΙ JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326. Iec61754-2 και JIS C5973 κ.λπ. | ||||||||
E2000: IEC61754-15 |
Διαθέσιμος για
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Οπτικές προδιαγραφές:
Στοιχεία προδιαγραφών. | Ενιαίος τρόπος (APC 8 βαθμός που γυαλίζεται) | Πολλαπλού τρόπου (επίπεδη στιλβωτική ουσία PC) | ||||||
απώλεια nsertion (MTP) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤0.75dB (ανώτατος), ≤0.50dB (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
Τυποποιημένη απώλεια: ≤0.6dB (ανώτατος), ≤0.50 (χαρακτηριστικό) Έξοχη χαμηλή απώλεια: ≤0.35dB (ανώτατος), ≤0.20dB (χαρακτηριστικό) |
||||||
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Επιστροφής απώλεια (MTP) | ≥60dB (8degree που γυαλίζει) | ≥25dB | ||||||
Επιστροφής απώλεια (LC/SC/FC/ST) | APC≥60dB UPC≥50dB | ≥35dB | ||||||
Διάρκεια | <0> | |||||||
Ανταλλαξιμότητα | ≤0.2dB | |||||||
Δοκιμή ένθετο-τραβήγματος | Ανωτέρω 600 φορές, IL <0.5dB | |||||||
Εκτατή δύναμη | >70N | |||||||
Λειτουργούσα θερμοκρασία (℃) | ·- 40 + 85°C |
Χαρακτηριστικά γνωρίσματα:
χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια | ||||||||
εδρευμένες ΑΜ λήξεις συνδετήρων πολυ-ινών 4,8,12 και 24 συνελεύσεις συνδετήρων ινών, και | ||||||||
οικονομική λύση για την μάζα-λήξη της ίνας | ||||||||
σχεδιασμένος για τη χαμηλή απώλεια και την τυποποιημένη απώλεια SM και τις εφαρμογές ΚΚ | ||||||||
δυναμωμένος γύρω από το καλώδιο, το ωοειδές καλώδιο και τις γυμνές επιλογές κορδελλών διαθέσιμα | ||||||||
κωδικοποιημένες χρώμα κατοικίες διαθέσιμες για να διαφοροποιήσει τον τύπο ινών, τον τύπο στιλβωτικής ουσίας ή/και το βαθμό συνδετήρων | ||||||||
αγαθό στην επανάληψη και την ανταλλαξιμότητα |
Οι αξίες του καλωδίου μπαλωμάτων MPO/MTP/του καλωδίου κορμών περιλαμβάνουν γενικά:
τα υψηλά - ποιότητα — καλώδια καλωδίων/κορμών μπαλωμάτων MPO/MTP είναι εργοστάσιο προ-που ολοκληρώνεται, που εξετάζεται και που συσκευάζεται μαζί με τις εκθέσεις δοκιμής. Αυτές οι εκθέσεις χρησιμεύουν ως τη μακροπρόθεσμη τεκμηρίωση και ο ποιοτικός έλεγχος. | ||||||||
να μειωθούν τα καλώδια καλωδίων/κορμών μπαλωμάτων καλωδίων όγκος-MPO/MTP έχουν τις πολύ μικρές διαμέτρους, οι οποίες μειώνουν τον όγκο καλωδίων και βελτιώνουν τους όρους κλιματισμού στα κέντρα δεδομένων | ||||||||
ο χρόνος - αποταμίευση — με το ειδικό έτοιμο προς χρήση σχέδιο, καλώδιο μπαλωμάτων MPO/MTP/καλώδια κορμών μπορεί να ενσωματωθεί και να συνδεθεί αμέσως. Βοηθά πολύ να μειώσει το χρόνο εγκαταστάσεων. |
Εφαρμογή:
ευθέα καλώδια λουριών 12F MTP- LC/SC/FC/ST που σχεδιάζονται για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και υψηλής πυκνότητας κέντρο δεδομένων. Βελτιστοποιείται για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας 10/40/100G. | ||||||||
Οι συνδετήρες MTP όλου OMC είναι από Senko/Nissin/Sumitomo. Το σκοινί μπαλωμάτων ινών MTP είναι ένα είδος συνελεύσεων καλωδίων υψηλής πυκνότητας που είναι γενικά χρήση σε τρεις περιοχές. | ||||||||
η εφαρμογή κέντρων δεδομένων με το υψηλό πυκνό περιβάλλον βαθμού | ||||||||
η οπτική ίνα στο κτήριο | ||||||||
η εσωτερική εφαρμογή συνδετήρων στον εξοπλισμό ινών. |
Ονομάζοντας πληροφορίες επιβεβαίωσης Rules&Order:
Καυτά ευθέα καλώδια λουριών mtp-LC της επικοινωνίας Zion
Κώδικας Zion | Περιγραφή Zion | |||||||
7236037 | ZCM11A12HIAX | οπτική ίνα mpo-LC 2.0mm 8F MPO SM ευθέα καλώδια λουριών | ||||||
7236038 | ZCM11A22HIAX | οπτική ίνα mpo-LC 2.0mm 12F MPO SM ευθέα καλώδια λουριών | ||||||
7236039 | ZCM11A52HIAX | οπτική ίνα mpo-LC 2.0mm 24F MPO SM ευθέα καλώδια λουριών | ||||||
7236040 | ZCM11A17HAAX | οπτική ίνα mpo-LC 2.0mm 8F MPO OM3 ευθέα καλώδια λουριών | ||||||
7236041 | ZCM11A27HAAX | οπτική ίνα mpo-LC 2.0mm 12F MPO OM3 ευθέα καλώδια λουριών | ||||||
7236042 | ZCM11A57HAAX | οπτική ίνα mpo-LC 2.0mm 24F MPO OM3 ευθέα καλώδια λουριών | ||||||
7236043 | ZCM11A18HMAX | οπτική ίνα mpo-LC 2.0mm 8F MPO OM4 ευθέα καλώδια λουριών | ||||||
7236044 | ZCM11A28HMAX | οπτική ίνα mpo-LC 2.0mm 12F MPO OM4 ευθέα καλώδια λουριών | ||||||
7236045 | ZCM11A58HMAX | οπτική ίνα mpo-LC 2.0mm 24F MPO OM4 ευθέα καλώδια λουριών | ||||||
7236046 | ZCM21A12HIAX | οπτική ίνα mpo-LC 2.0mm 8F MTP SM ευθέα καλώδια λουριών | ||||||
7236047 | ZCM21A22HIAX | οπτική ίνα mpo-LC 2.0mm 12F MTP SM ευθέα καλώδια λουριών | ||||||
7236048 | ZCM21A52HIAX | οπτική ίνα mpo-LC 2.0mm 24F MTP SM ευθέα καλώδια λουριών | ||||||
7236049 | ZCM21A17HAAX | οπτική ίνα mpo-LC 2.0mm 8F MTP OM3 ευθέα καλώδια λουριών | ||||||
7236050 | ZCM21A27HAAX | οπτική ίνα mpo-LC 2.0mm 12F MTP OM3 ευθέα καλώδια λουριών | ||||||
7236051 | ZCM21A57HAAX | οπτική ίνα mpo-LC 2.0mm 24F MTP OM3 ευθέα καλώδια λουριών | ||||||
7236052 | ZCM21A18HMAX | οπτική ίνα mpo-LC 2.0mm 8F MTP OM4 ευθέα καλώδια λουριών | ||||||
7236053 | ZCM21A28HMAX | οπτική ίνα mpo-LC 2.0mm 12F MTP OM4 ευθέα καλώδια λουριών | ||||||
7236054 | ZCM21A58HMAX | οπτική ίνα mpo-LC 2.0mm 24F MTP OM4 ευθέα καλώδια λουριών |
Συνδετήρας | Κανάλι ινών |
Η βοήθεια τριών μεθόδων σύνδεσης κρατά τη σωστή πολικότητα MPO/MTP
MTP – μονοκατευθυντικός δομή-τύπος 1 12 Χ LC
MTP – διπλός 2-τύπος Α δομή-τύπων 6 Χ LC
MTP – διπλός 2-τύπος Β δομή-τύπων 6 Χ LC
MTP – πολικότητα για MTP – δομή-τύπος 3 6 Χ Uniboot LC
Λεπτομέρειες υλικού
Συσκευασία
Αυτό που λαμβάνεται εύκολα και καλά-που προστατεύεται συσκευασία οπτικών καλωδίων ινών έχει ονομαστεί και έχει χαρακτηριστεί από OMC ως προεπιλογή. Τυποποιημένο μέγεθος χαρτοκιβωτίων: 34*22*15 εκατ. 44*34*24 εκατ. 54*39*34 εκατ. Ποιο χαρτοκιβώτιο να χρησιμοποιηθεί εξαρτάται από τα αγαθά Qty. Η συσκευασία μπορεί να προσαρμοστεί. | ||||||||
OEM/ODM υπηρεσία για σας
1. Χρώμα καλωδίων, λέξη εκτύπωσης, υλικό του σακακιού καλωδίων, χρώμα του συνδετήρα | ||||||||
2. Η ετικέτα cOem, προσδιορίζει το δαχτυλίδι, ετικέτα του καλωδίου, κιβώτιο, που στέλνει τα σημάδια | ||||||||
3. Διαφορετικό ποιοτικό επίπεδο. |
