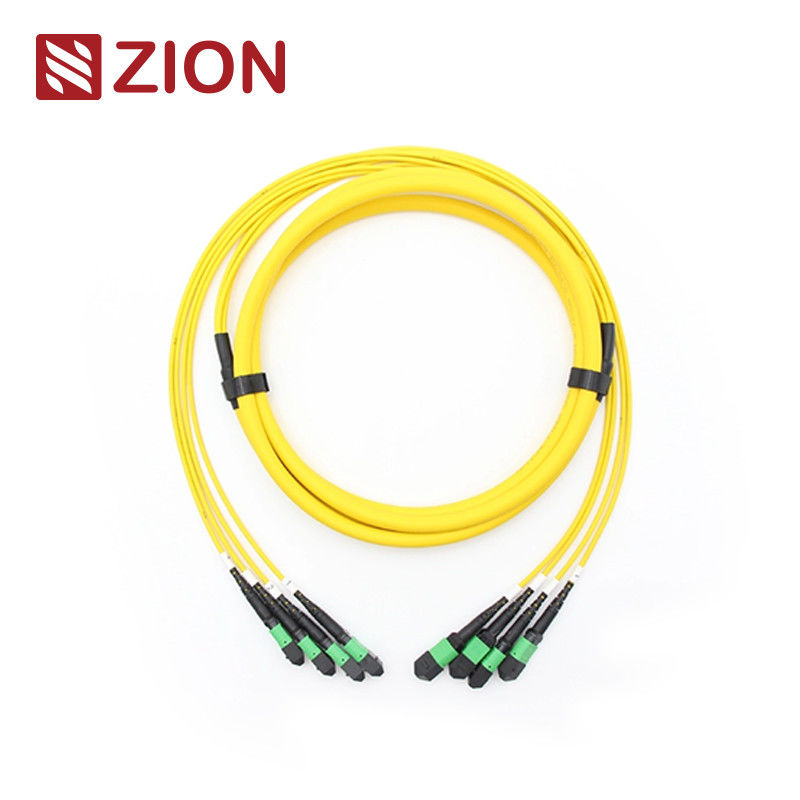

(4*12) 48F MPO SM Διάταξη καλωδίων οπτικών ινών
Κώδικας Σιών και περιγραφή
Κώδικας Σιών: ZCM12C2HIAX
Περιγραφή της Σιών- Ναι.4*12)48F MPO SM Φύλα οπτικού καλωδίου στροφής
Ο συνδετήρας MPO είναι ένας τύπος συνδετήρα ινών.Το σύστημα προσύνδεσης ινών υψηλής πυκνότητας MPO χρησιμοποιείται επί του παρόντος κυρίως για εφαρμογές σε περιβάλλοντα υψηλής πυκνότητας κέντρων δεδομένων, την εφαρμογή οπτικών ινών στο κτίριο και τις εφαρμογές εσωτερικής σύνδεσης στο εσωτερικό του οπτικού εξοπλισμού δέκτη-μεταφορέα, όπως η οπτική συσκευή, 40G, 100G, QSFP +.
Οι τύποι συνδέσμων MPO διακρίνονται σύμφωνα με τους κανονισμούς της IEC 61754-7: αριθμοί πυρήνα (αριθμός σειράς), αρσενικό κεφάλι (αρσενικό, θηλυκό), πολικότητα (PC ή APC).
Το 24F-144F MPO/MTP TRUNK CABLE τερματίζεται με συνδετήρα MPO/MTP και στα δύο άκρα.Τα καλώδια Patch/trunk είναι διαθέσιμα με 12, 24, 48,60, 72,96Υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.και να διευκολυνθεί η ταχεία ανάπτυξη καλωδίων ραδιοφωνικής στήλης υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλής ινών. Εκτός αυτού, MPO / MTP παρέχει επίσης μεγάλη ευελιξία και ευκολία όταν πρέπει να αλλάξετε το στυλ συνδέσμου στα πάνελ πατς.Απλά εγκαθιστώντας μια νέα κασέτα με το νέο στυλ συνδέσμου στην πλευρά διασταυρούμενης σύνδεσης του πίνακα ελαστικών.
Συνδετήρες ∆ βιομηχανικό πρότυπο
MPO Μοναδικός τρόποςΑναφορά:Δελτίο ΕΚ 61754-7
MPO Μοναδικός τρόποςΛεπτομέρειες κατοικίας:SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (standard loss MPO)
SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO)
MPO MultimodeΑναφορά:Δελτίο ΕΚ 61754-7
MPO MultimodeΛεπτομέρειες κατοικίας:OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (Standard Loss MPO)
OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενη με δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MPO) ((IEC 61300-3-34)Μονότροπος (APC)8 βαθμών γυαλισμένη):Τυπική απώλεια:≤ 0,75dB (μέγιστο), ≤ 0,50dB (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (MPO) (IEC 61300-3-34)Πολυτρόπος (PC)Πλάκα γυαλί):Τυπική απώλεια:≤ 0,6dB (μέγιστο), ≤ 0,50 (τυπικό), Υπερχαμηλή απώλεια:≤ 0,35dB (μέγιστο), ≤ 0,20dB (τυπικό)
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB
Απώλεια εισαγωγής (LC/SC/FC/ST) (IEC 61300-3-6)Πολυτρόπος (PC Flat Polish):≤ 0,3dB
Επιστροφή ζημίας (MPO)Μονότροπος (APC)8 βαθμών γυαλισμένη):≥ 60dB(8 βαθμοί γυάλισμα)
Επιστροφή ζημίας (MPO)Πολυτρόπος (PC)Πλάκα γυαλί):≥ 25dB
Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.
Επιστροφή ζημίας (LC/SC/FC/ST):≥35dB
Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
Αντικατάστατη : ≤ 0,2dB
Δοκιμή εισαγωγής-σύνδεσης: 500 φορές, IL<0.5dB
Δυνατότητα τράβηξης:> 70N
Θερμοκρασία λειτουργίαςΕνιαία λειτουργία (APC):-40°C έως +85°C
Χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Μικροφυτικός σύνδεσμος με βάση το MT, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
- Διαθέσιμα περιβλήματα με χρωματική κωδικοποίηση για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
- Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογή
12F MPO- LC/SC/FC/ST Καλώδια ευθείας σχοινίς σχεδιασμένα για 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 και κέντρο δεδομένων υψηλής πυκνότητας.
Όλα τα MPO Connectors της OMC είναι από την Senko/Nissin/Sumitomo.
- Η εφαρμογή κέντρου δεδομένων με περιβάλλον υψηλής πυκνότητας
- Η οπτική ίνα στο κτίριο
- Η εφαρμογή εσωτερικών συνδέσμων σε εξοπλισμό ινών.
Κανόνες ονομασίας και πληροφορίες επιβεβαίωσης παραγγελίας:
Πίεσε την Τάμπ Τραβήξτε για Senko MPO
24F-144F MPO/MTP TRUNK CABLE
Προϊόντα Υλικά-καλώδιο
Διάδρομος ινών σύνδεσης
Σημείωση: Ο θηλυκός σύνδεσμος πρέπει να συνδέεται με τον αρσενικό τύπο σύνδεσμου.
MPO-MPO 12F Σχέδιο καλωδίου κορμού.
Συνολικό μήκος ((L) ((m): μήκος ανοχής ((cm)
011040
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO
Επειδή το 24F-144F MPO/MTP καλώδιο κορμού είναι 12F MPO/MTP, οπότε έχει την ίδια πολικότητα με το 12F.
MPO/MTP κύριο καλώδιο.
Πληροφορίες για το υλικό
Το καυτό καλώδιο MPO/MTP της Zion Communication.
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Turnk Cable
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Turnk Cable
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 ινώδες οπτικό καλώδιο στροφής
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Turnk Cable
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Φύλλο οπτικής καλωδίου στροφής
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Υφασματικό οπτικό καλώδιο στροφής
Συσκευή
Αυτό το εύκολο και καλά προστατευμένο καλώδιο οπτικών ινών έχει επισημανθεί και σηματοδοτηθεί από την OMC ως προεπιλεγμένο.
Τυπικό μέγεθος χαρτονιού: 34*22*15 cm, 44*34*24 cm, 54*39*34 cm.
Η συσκευασία μπορεί να προσαρμοστεί.
Υπηρεσία OEM/ODM για εσάς
- Χρώμα καλωδίου, έντυπη λέξη, υλικό καλωδίου, χρώμα συνδέσμου
- Ετικέτα OEM, Δαχτυλίδι ταυτοποίησης, ετικέτα καλωδίων,κουτί, σήματα αποστολής
- Διαφορετικό επίπεδο ποιότητας.
