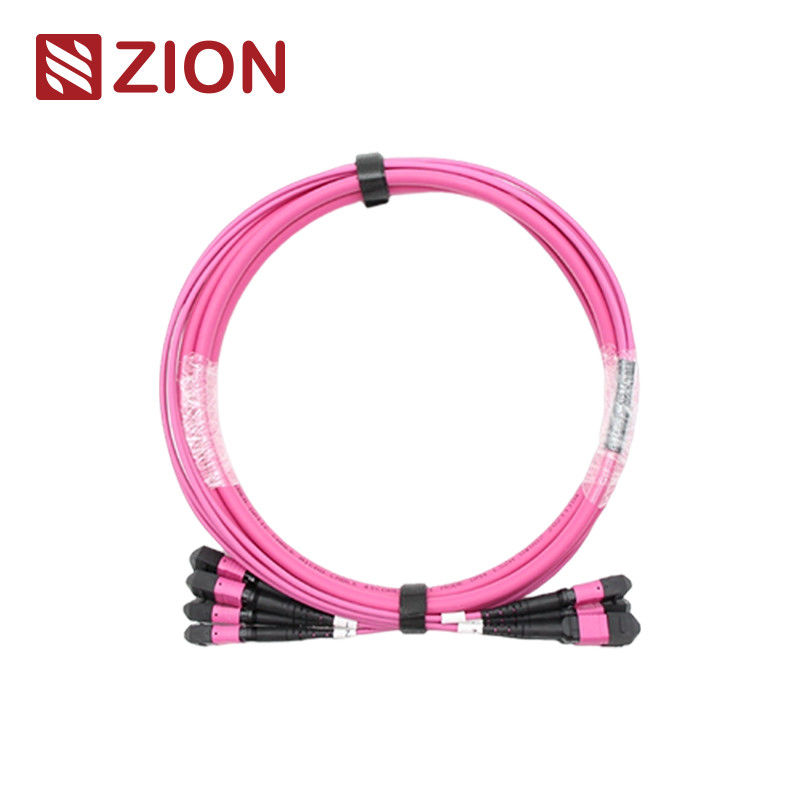

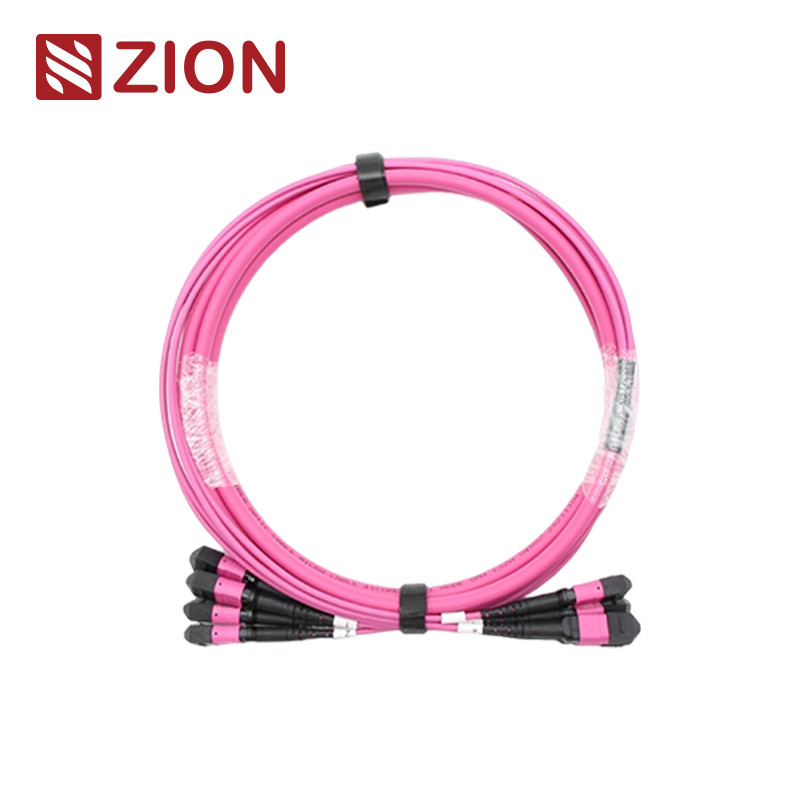

(4×12) 48F MTP OM4 Υφασματικό οπτικό καλώδιο
Υψηλής πυκνότητας καλώδιο MTP OM4 οπτικής ινών που έχει σχεδιαστεί για εφαρμογές κέντρων δεδομένων, εγκατάσταση ινών στο κτίριο και εσωτερικές συνδέσεις σε οπτικούς συσκευές δέκτη.
Ταυτοποίηση προϊόντος
Κώδικας Σιών:ZCM22C8HIAX
Σιόν Περιγραφή:(4×12) 48F MTP OM4 Υφασματικό οπτικό καλώδιο
Ο σύνδεσμος MTP είναι ένας τύπος σύνδεσμου πολλαπλών ινών που έχει σχεδιαστεί για περιβάλλοντα υψηλής πυκνότητας.και εσωτερικές συνδέσεις μέσα σε οπτικό συσκευή δέκτη-διαβιβαστή που υποστηρίζει το 40G, 100G και QSFP + εφαρμογές.
Προδιαγραφές συνδέσμου MTP
Οι τύποι συνδέσμων MTP ταξινομούνται σύμφωνα με τους κανονισμούς EIA/TIA-604-5 με βάση τον αριθμό πυρήνων, το φύλο (αρσενικό/γυναικείο) και την πολικότητα (PC ή APC).
Τα 24F-144F MPO/MTP καλώδια τερματίζονται με συνδέσεις MPO/MTP και στα δύο άκρα, συνδέοντας τις μονάδες MPO/MTP ως μόνιμους συνδέσμους.Αυτά τα καλώδια υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.
Βιομηχανικά πρότυπα
MTP Μονότροπος
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
SM APC: Πράσινοι συνδετήρες + μαύρη μπότα (Standard Loss MTP)
SM APC: Κίτρινοι συνδετήρες + μαύρη μπότα (Super Low Loss MTP)
Πολυτρόπος MTP
Αναφορά:ΕΠΕ/ΤΙΑ-604-5
Λεπτομέρειες κατοικίας:
OM1&OM2 PC: Μπεζικές συνδέσεις + μαύρη μπότα (Standard Loss MTP)
OM3&OM4 PC: Συνδέσεις Aqua + μαύρη μπότα (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard Loss MTP)
- Συμμορφώνεται με το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) συμμορφούμενο
- Δομημένη καλωδίωση ανά TIA-568-C
- Συμμόρφωση με το κανάλι ινών 10G
- 40G και 100G IEEE 802.3 Συμμόρφωση
Οπτικές προδιαγραφές
Απώλεια εισαγωγής (MTP) - IEC 61300-3-34
Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC):
Τυπική απώλεια: ≤0,75dB (μέγιστο), ≤0,50dB (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Πολυτρόπος (PC Flat Polish):
Τυπική απώλεια: ≤0,6dB (μέγιστο), ≤0,50dB (τυπική)
Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική)
Απώλεια εισαγωγής (LC/SC/FC/ST) - IEC 61300-3-6
Ενιαία λειτουργία (φωτισμένη σε 8 βαθμούς APC):≤ 0,3dB
Πολυτρόπος (PC Flat Polish):≤ 0,3dB
Επιστροφή ζημίας (MTP)
Μοναδική λειτουργία (φωτισμένη με 8 βαθμούς APC):≥ 60dB
Πολυτρόπος (PC Flat Polish):≥ 25dB
Επιπλέον προδιαγραφές
- Επιστροφή ζημίας (LC/SC/FC/ST):Συμπεριλαμβανομένων των προδιαγραφών που αναφέρονται στην παράγραφο 1.
- Δυνατότητα:<0,3dB τυπική αλλαγή (200 ζευγάρια)
- Αντικατάστατες:≤ 0,2dB
- Δοκιμή εισαγωγής-σύνδεσης:500 φορές, IL<0,5 dB
- Δυνατότητα τράβηξης:> 70N
- Χρόνοι σύνδεσης:> 600
- Θερμοκρασία λειτουργίας (Singlemode APC):-40°C έως +85°C
Βασικά χαρακτηριστικά
- Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης
- Συνδέτης πολλαπλών ινών με βάση το MT με 4, 8, 12 και 24 τερματισμούς ινών
- Οικονομική λύση για τον μαζικό τερματισμό των ινών
- Σχεδιασμένο για εφαρμογές SM και MM χαμηλής απώλειας και τυποποιημένης απώλειας
- Καλώδιο στρογγυλο, οβάλ ή γυμνό
- Χρωματογραφημένα περιβλήματα για εύκολη ταυτοποίηση
- Εξαιρετική επαναληψιμότητα και ανταλλαγή
Εφαρμογές
Όλα τα MTP Connectors της OMC προέρχονται από την Senko/Nissin/Sumitomo.
- Περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας
- Εφαρμογές ινών προς το κτίριο
- Εσωτερικές συνδέσεις μέσα σε εξοπλισμό οπτικών ινών
Κανόνες ονομασίας και επιβεβαίωση της τάξης
Πατήστε Τραβήξτε για Senko MTP
Υλικά του προϊόντος
Κατασκευή καλωδίων
Σύνδεσμος και κανάλι ινών
Σημείωση:Οι θηλυκές συνδέσεις πρέπει να συνδέονται με αρσενικές συνδέσεις.
Εικόνα καλωδίου κορμού MTP-MTP 12F
Προδιαγραφές ανοχής μήκους
| Συνολικό μήκος (L) (m) |
Διάστημα ανοχής (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% × L/-0 |
Μέθοδοι σύνδεσης πολικότητας MTP/MPO
Τρεις μέθοδοι σύνδεσης βοηθούν στη διατήρηση της σωστής πολικότητας MTP/MPO.
Λεπτομέρειες
Πιο δημοφιλή μοντέλα MPO/MTP
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Υφασματικό οπτικό καλώδιο
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Υφασματικό οπτικό καλώδιο
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Υφασματικό οπτικό καλώδιο
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Υφασματικό οπτικό καλώδιο
Συσκευή
Τα καλώδια οπτικών ινών συσκευάζονται σε προστατευτικά κουτιά με σήμανση OMC ως πρότυπο.Διαθέσιμες επιλογές προσαρμοσμένης συσκευασίας.
Υπηρεσίες OEM/ODM
- Χρώματα καλωδίων, εκτύπωση και υλικά γιλέκων
- Ετικέτες OEM, δαχτυλίδια αναγνώρισης, ετικέτες καλωδίων και σήματα αποστολής
- Διαθέσιμα πολλαπλά επίπεδα ποιότητας
