HELLOSIGNAL CLASSIC 110 H/110 CH Πολυοδηγικά καλώδια ηλεκτρικής ενέργειας και ελέγχου

Δείτε τον κατάλογο καλωδίων τροφοδοσίας και ελέγχου

Εφαρμογή του προϊόντος

Το HELLOSIGNAL® 110 H/110 CH είναι ένα χαμηλό καπνό, μηδενικό αλογόνιο (LSZH), πολυ-οδηγούμενο καλώδιο ελέγχου και τροφοδοσίας με βελτιωμένη αντοχή στο λάδι και προστασία από φλόγες.Έχει σχεδιαστεί για χρήση σε όλους τους ηλεκτρικούς εξοπλισμούς σε ξηρές ή υγρές συνθήκες.Το καλώδιο διαθέτει ανθεκτικότητα σε υπεριώδη ακτινοβολία και σε καιρικές συνθήκες και είναι διαθέσιμο τόσο σε προστατευμένη όσο και σε μη προστατευμένη έκδοση.

Συνιστώμενες εφαρμογές

Δημόσια κτίρια, αεροδρόμια, σιδηροδρομικοί σταθμοί, αναψυχές, περιοχές όπου η ασφάλεια των ανθρώπων αποτελεί ανησυχία

Λεπτομέρειες κατασκευής

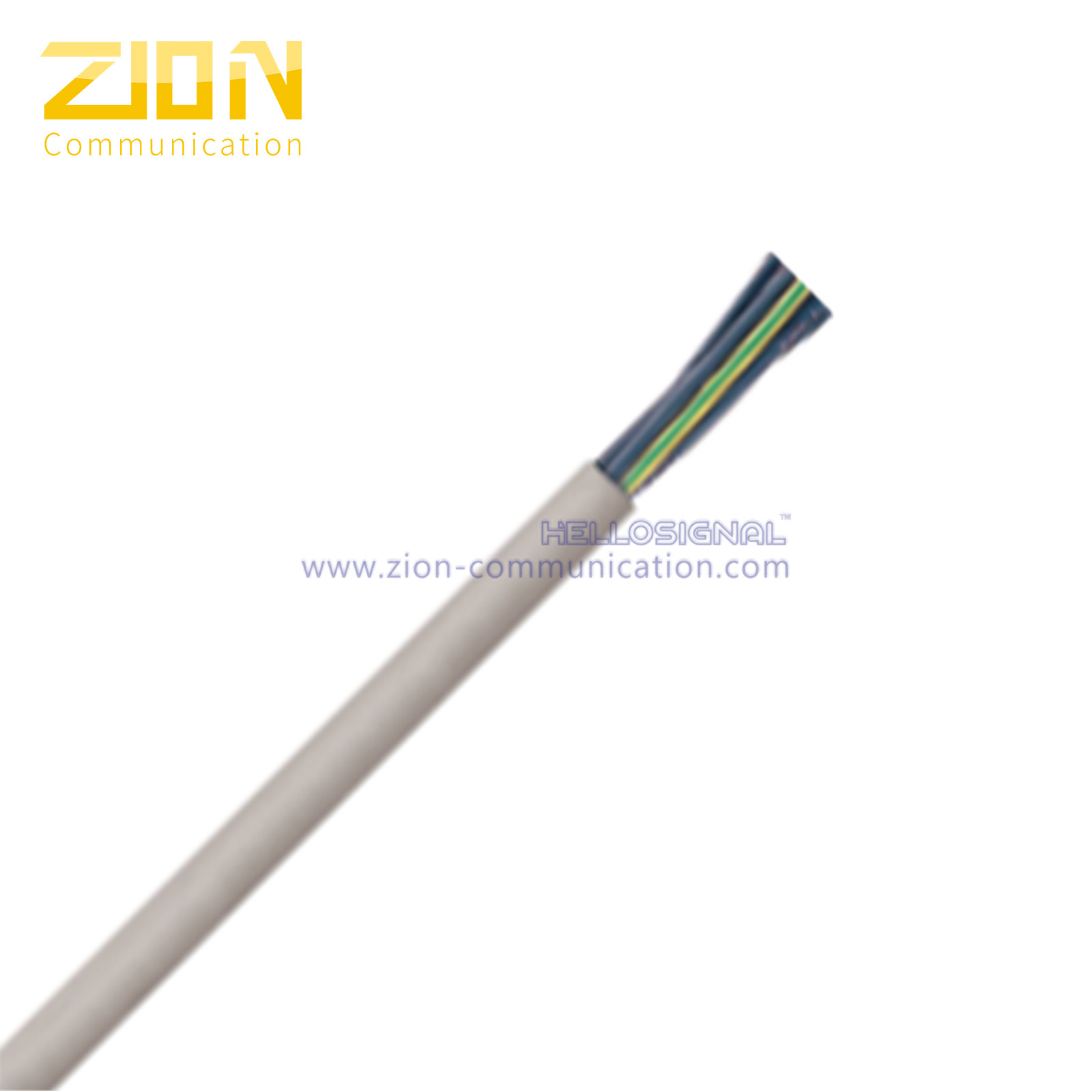

Χτίσιμο Χωρίς Προστασία

Δορυφορικοί συστοιχίες:
Μόνωση: Απαλλαγμένη από αλογόντα
Ζακέτο: Χωρίς αλογόντα, γκρι

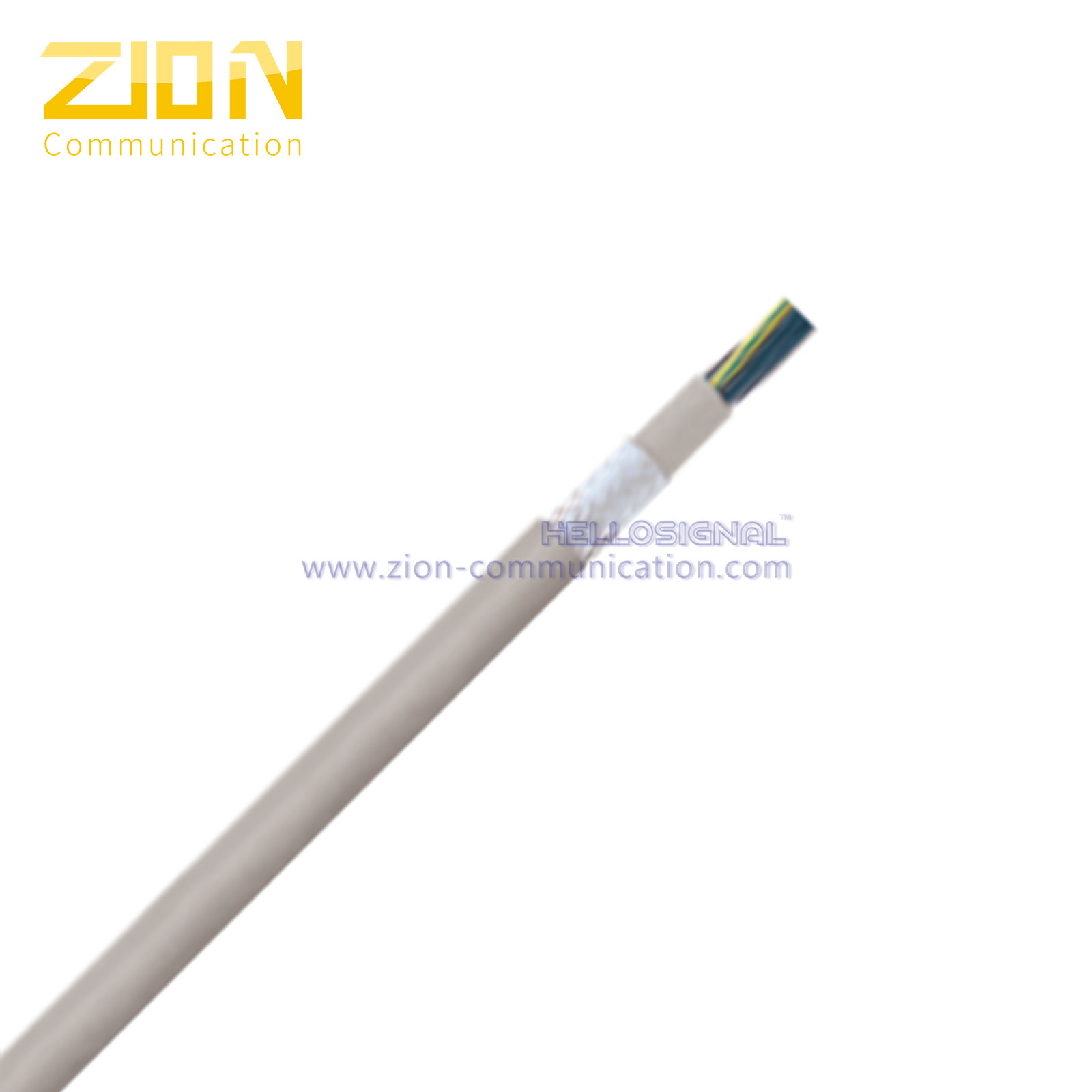

Κρυφή Κατασκευή

Δορυφορικοί συστοιχίες:
Μόνωση: Απαλλαγμένη από αλογόντα
Προστασία: εσωτερικό μπουφάν χωρίς αλογόντα· κονσερβοποιημένη χαλκόπλετα (85% κάλυψη)
Ζακέτο: Χωρίς αλογόντα, γκρι

Πλεονεκτήματα εφαρμογής

Μικρός καπνός, μηδενικά αλογόντα (LSZH)
Αντιφλεγμονώδη
Υψηλή ευελιξία και ανθεκτικότητα στο λάδι
Υπεράσπιστο για υπεριώδη ακτινοβολία μπουφάν

Τεχνικές προδιαγραφές

Ελάχιστη ακτίνα κάμπωσης:
Μη προστατευμένο: 4 x διάμετρος καλωδίου
Προστατευμένο: 6 x διάμετρος καλωδίου

Περιοχή θερμοκρασίας:
Ευέλικτη χρήση: -30°C έως +70°C (UL: +75°C)
Χρήση σε σταθερή κατάσταση: -40°C έως +80°C (UL: +75°C)

Ονομαστική τάση:
UL: 600V
U0/U: 300/500V

Δοκιμαστική τάση:Δυναμικό ισχύος:

Διοδηγός:Καθαρό σύρμα κλάσης 5

Χρώμα:Μαύρο με λευκούς αριθμούς, συν πράσινο/κίτρινο έδαφος

Εγκρίσεις και πιστοποιητικά

UL: AWM 21089
AWM 75°C, 600V
Ειδικότητες: Περιορισμός πετρελαίου I/II
NFPA 79
Ανθεκτικό στο φως του ήλιου
Επιπρόσθετο: Με βάση τις προδιαγραφές VDE
CE & RoHS
LS σύμφωνα με την IEC 61034-2
HF σύμφωνα με την IEC 60754-1
Διαβρωτικότητα σύμφωνα με την IEC 60754-2

110 H Προδιαγραφές προϊόντος

20 AWG (0,50 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143000	3	0.213	10	33
7143001	4	0.228	13	39
7143002	5	0.248	16	46
7143003	7	0.272	23	58
7143004	12	0.358	39	95

18 AWG (1,00 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143005	3	0.240	19	48
7143006	4	0.260	26	58
7143007	5	0.287	32	70
7143008	7	0.319	45	93
7143009	12	0.421	77	151
7143010	18	0.508	116	220
7143011	25	0.591	161	299

16 AWG (1,50 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143015	3	0.268	29	63
7143016	4	0.291	39	77
7143017	5	0.327	48	95
7143018	7	0.354	68	124
7143019	12	0.480	116	207
7143020	18	0.575	174	302
7143021	25	0.677	242	415

14 AWG (2.50 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143025	3	0.327	48	98
7143026	4	0.354	65	121
7143027	5	0.398	81	149
7143028	7	0.441	113	198
7143029	12	0.594	194	330

12 AWG (4,00 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143030	4	0.425	103	180
7143031	5	0.476	129	220
7143032	7	0.528	181	294

110 CH Προδιαγραφές προϊόντος

10 AWG (6 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143035	4	0.512	155	263
7143036	5	0.571	194	321
7143037	7	0.630	271	429

8 AWG (10 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143040	4	0.638	258	427

6 AWG (16 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143041	4	0.740	413	625

4 AWG (25 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143042	4	0.925	645	969

2 AWG (35 mm2)

Άρθρο αριθ.	Αριθμός οδηγών	Ονομαστικό εξωτερικό (σε)	Βάρος χαλκού (lbs/mft)	Περίπου. βάρος (λιβρά/mft)
7143043	4	1.050	912	1288

Πληροφορίες παραγγελίας

Σημείωση:Ηλεκτρονικό σήμα 110 H110 CH XXXFT/M

Συσκευή:100 μ/τροχιά, 300 μ/δενδροειδή τροχιά

Χρόνος παράδοσης:Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής

Τόπος καταγωγής:	Κίνα
Μάρκα:	Zion communication OR OEM
Πιστοποίηση:	CE, RoHS, VDE, UL
Αριθμό μοντέλου:	Εύκαμπτο καλώδιο ελέγχου

Ποσότητα παραγγελίας min:	10 χλμ
Συσκευασία λεπτομέρειες:	100M/Reel, στροφίο 300M/Wooden
Χρόνος παράδοσης:	25 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	1000KM/μήνας

Αγωγός:	Λεπτά κολλημένος γυμνός χαλκός	Μόνωση:	χωρίς αλογόνο
Θωράκιση:	Εσωτερικό μπουφάν χωρίς αλογόνο. κονσερβοποιημένη πλεξούδα χαλκού (85% κάλυψη)	Σακάκι:	χωρίς αλογόνο
Χρώμα:	γκρί
Επισημαίνω:	καλώδιο ελέγχου δύναμης , καλώδιο τροφοδοσίας και καλώδιο ελέγχου
