150/150 CY 600V καλώδιο ελέγχου ισχύος Πολυοδηγός με ράβδους γυμνού χαλκού
Το HELLOSIGNAL 150/150 CY είναι ένα διεθνώς εγκεκριμένο καλώδιο ηλεκτρικής ενέργειας και ελέγχου 600V με πολλούς αγωγούς που έχει σχεδιαστεί για βιομηχανικές εφαρμογές.
Δείτε τον κατάλογο καλωδίων τροφοδοσίας και ελέγχου
Εφαρμογές προϊόντων
Το HELLOSIGNAL® 150 είναι ένα διεθνώς εγκεκριμένο, 600V πολυοδηγούμενο καλώδιο με εγκρίσεις UL & CSA AWM και αντοχή σε ψυκτικό / χημικό.Η 150 CY προστατευμένη έκδοση διαθέτει εσωτερικό μπουφάν PVC και κονσερβοποιημένη ασπίδα από χαλκό.
Συνιστώμενες εφαρμογές
Ελέγχος και εξουσία για βιομηχανικά μηχανήματα, μεταποίηση τροφίμων και ποτών, φαρμακευτικό εξοπλισμό, μηχανήματα για εξαγωγή στην Ευρώπη
Κατασκευή καλωδίων

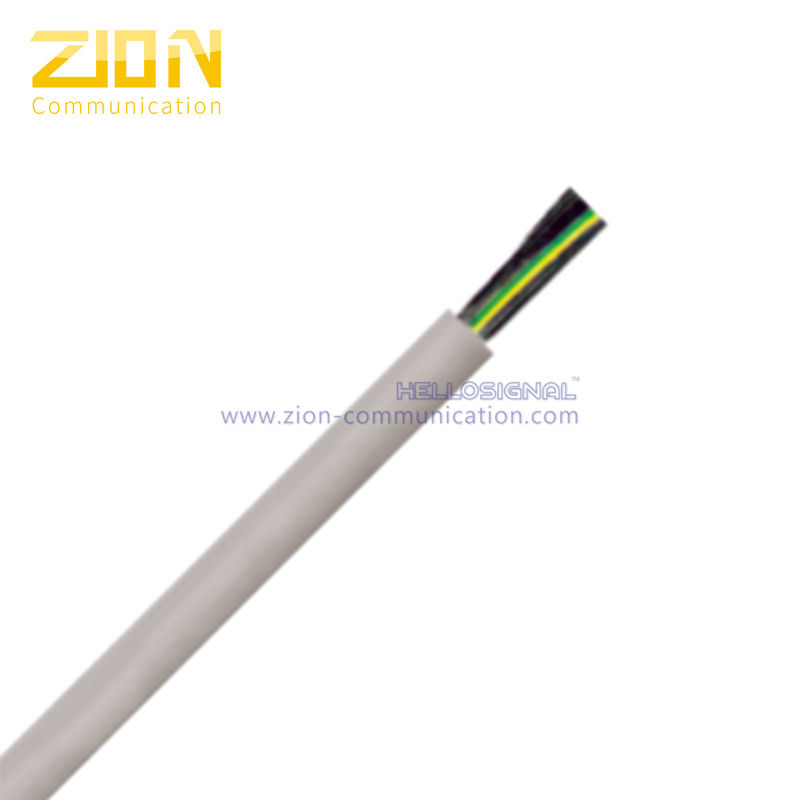

Χτίσιμο Χωρίς Προστασία
- Δορυφορικοί συστοιχίες:
- Μόνωση: PVC
- Ζακέτο: ειδικά παρασκευασμένο PVC, γκρι

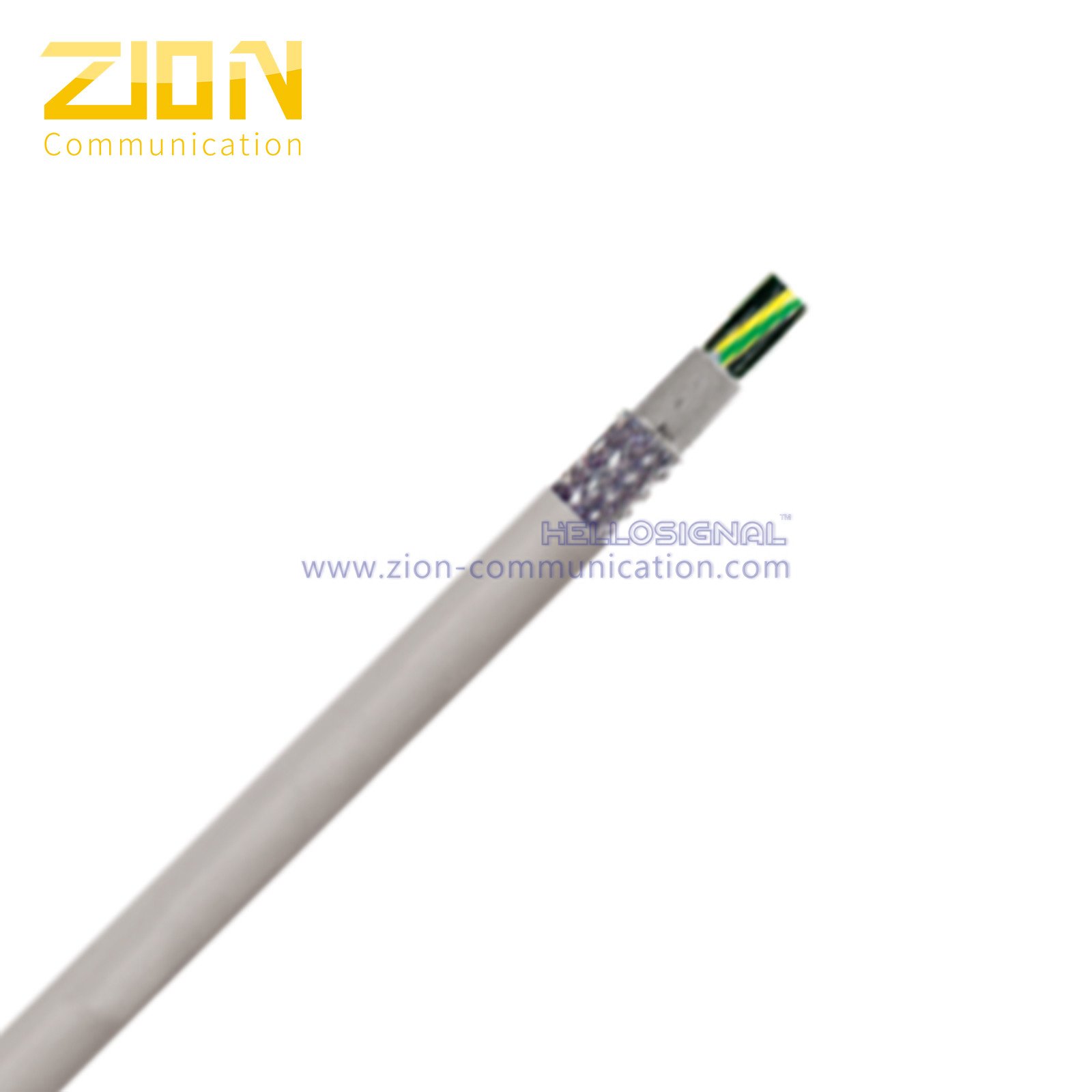

Κάλυψη κατασκευής (150 ΚΧ)
- Δορυφορικοί συστοιχίες:
- Μόνωση: PVC
- Προστασία: εσωτερικό μπουφάν από PVC, κονσερβοποιημένη κλωστή χαλκού (85% κάλυψη)
- Ζακέτο: ειδικά παρασκευασμένο PVC, γκρι
Πλεονεκτήματα εφαρμογής
- Ζακέτα PVC βιομηχανικής ποιότητας (Oil Res I & II)
- Διεθνείς εγκρίσεις: UL, CSA
- Πολύ ευέλικτο μανδύα με εξάτμιση υπό πίεση για εύκολη εγκατάσταση
- Διοδηγοί με κωδικό αριθμού για εύκολη ταυτοποίηση και καλωδίωση
Τεχνικές προδιαγραφές
Ράδιο κάμψης
Εγκατάσταση: 4 x διάμετρος καλωδίου
Προστατευμένο: 6 x διάμετρος καλωδίου
Περιοχή θερμοκρασίας
Χρήση σε σταθερή θέση: UL/CSA: -40°C έως +90°C
Ευέλικτη χρήση: UL/CSA: -5°C έως +90°C
Ηλεκτρικές προδιαγραφές
Ονομαστική τάση: 600V. 300/500V.
Δοκιμαστική τάση: 3000V
Διοδηγούμενο σύρμα: λεπτό σύρμα κλάσης 5
Χρωματικός κωδικός: Μαύρο με λευκούς αριθμούς, συν πράσινο/κίτρινο έδαφος
Εγκρίσεις & Πιστοποιήσεις
UL: AWM 2587 & 21098 (πετρέλαιο)
Ειδικότητα: UL Oil Res I/II, NFPA 79
Καναδάς: CSA AWM I/II A/B FT1
Επιπλέον: HAR H05VVC4V5-K (προστατευμένο), CE & RoHS
150 Προδιαγραφές προϊόντος
20 AWG (0,50 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0,75 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1,00 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1,50 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2.50 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY Προδιαγραφές προστατευμένου προϊόντος
18 AWG (1,00 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1,50 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2.50 mm2)
| Άρθρο αριθ. | Διοδηγοί | Ονομαστικό εξωτερικό (σε) | Βάρος χαλκού (lbs/mft) | Περίπου. βάρος (λιβρά/mft) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
Πληροφορίες παραγγελίας
Σημείωση: HELLOSIGNAL 150/150 CY XXXFT/M
Πακέτο: 100M/Reel, 300M/Wooden Spool
Χρόνος παράδοσης: Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής
Ετικέτα: HELLOSIGNAL® OR OEM
