Η μονάδα ψηφιακής θερμοκρασίας TC

Συσκευές κέντρου δεδομένων από την Κίνα Κατασκευαστής - Zion Communication

Περισσότερες λεπτομέρειες επισκεφθείτε: Zion Communication Copper System Equipment

Επισκόπηση του προϊόντος

Εγκατάσταση σε ράφι 19 ιντσών
Απλή δομή, εύκολη εγκατάσταση
Εύκολη καλωδίωση και λειτουργία
Αναστατωτική αντίσταση, αξιόπιστη λειτουργία
Δύοπλευρη έξοδος (IEC320 C13 και NEMA 5-15R)

Προδιαγραφές μοντέλου

Αριθμός μοντέλου.	Τύπος συνδέσμου εισόδου
ZC70180101	Βρετανικός τύπος (BS1363)
ZC70180102	Γερμανικός τύπος (DIN49441)
ZC70180103	Τύπος US (NEMA 5-15P)

Τεχνικές παραμέτρους

Ηλεκτρική τροφοδοσία: 220VAC +10%/-15%, 50/60Hz
Πεδίο μέτρησης θερμοκρασίας: -50°C έως 99°C
Ανάλυση: 1°C
Δυνατότητα επαφής εξόδου ψύξης: 10A/277VAC
Χρόνος καθυστέρησης σφάλματος αισθητήρα: 1min
Ασφαλές επίπεδο: IP65
Υγρασία λειτουργίας: 20-85% (χωρίς συμπυκνωμένο)
Κατανάλωση ενέργειας: ≤3W
Περιοχή ελέγχου θερμοκρασίας: -40°C έως 50°C
Ακριβότητα: -50°C έως 70°C, ±1°C· ±1°C σε άλλα σημεία
Δυνατότητα κίνησης συμπυκνωτή μονής φάσης ≤1/2HP
Αισθητήρας: NTC
Θερμοκρασία λειτουργίας: -30°C έως 75°C

Λεπτομέρειες λειτουργίας

Βασική λειτουργία

Πατήστε ▲ για να εμφανίσετε το ανώτατο όριο. Πατήστε ▼ για να εμφανίσετε το κατώτερο όριο.

Τροποποιήστε την τιμή του παραμέτρου

Πατήστε SET για περισσότερο από 3 δευτερόλεπτα για να εισαγάγετε την κατάσταση τροποποίησης παραμέτρων.

Προσαρμογή παραμέτρου

Πατήστε SET και ▲ ή ▼ ταυτόχρονα για να ρυθμίσετε τις τιμές των παραμέτρων. Κρατήστε για περισσότερο από 1 δευτερόλεπτο για γρήγορη ρύθμιση. Πατήστε RST ή περιμένετε 30 δευτερόλεπτα για να αποθηκεύσετε τις αλλαγές.

Επαναφορά παραμέτρων

Εάν η ρύθμιση παραμέτρων είναι λανθασμένη κατά την εκκίνηση (το LED εμφανίζει E1 με κουδούνι), πατήστε SET για να επαναφέρετε τις προεπιλεγμένες ρυθμίσεις.

Λειτουργίες πλήκτρου

Πίεση πληκτρολογίου	Κανονική λειτουργία	Τρόπος τροποποίησης παραμέτρων
ΕΣΕΤ	Ελέγξτε το χρόνο προστασίας του συμπιεστή	Εμφάνιση της τρέχουσας τιμής συνόλου μενού
SET (3 δεύτερα)	Εισάγετε τροποποίηση παραμέτρου
ΕΣΤ	Έλεγχος της θερμοκρασίας που υπερβαίνει την τιμή	Απαλλαγή από τροποποίηση παραμέτρων
▲	Ελέγχος ανώτατων ορίων θερμοκρασίας	Τα στοιχεία του μενού πηγαίνουν προς τα πίσω
▼	Ελέγχος των κατώτερων ορίων θερμοκρασίας	Τα στοιχεία του μενού προχωρούν.
SET+▲		Αύξηση τιμών παραμέτρων κατά βαθμούς
SET+▼		Οι τιμές παραμέτρων μειώνονται με βαθμούς

Λειτουργίες ελέγχου εξόδου

Έλεγχος συμπιεστή

Ο συμπιεστής ξεκινά όταν η θερμοκρασία υπερβαίνει το ανώτατο όριο και σταματά όταν βρίσκεται κάτω από το κατώτερο όριο.Η επανεκκίνηση του συμπιεστή απαιτεί την ολοκλήρωση του χρόνου προστασίας.

Σύστημα συναγερμού

Το LED αναβοσβήνει όταν η θερμοκρασία υπερβαίνει τα καθορισμένα όρια.

Περιγραφή του φωτός δείκτη

Φως δείκτη	Κατάσταση	Λειτουργία
Ωραίο.	Πάντα ανοιχτό.	Εξέλιξη συμπιεστή
Ωραίο.	Φωτισμοί	Καθυστέρηση εξόδου του συμπιεστή
Εγκατάσταση	Πάντα ανοιχτό.	Κατάσταση τροποποίησης παραμέτρου

Ρυθμίσεις παραμέτρων

Άρθρο	Λειτουργία	Διάστημα ρύθμισης	Μονάδα	Προεπιλεγμένο
Φ1	Ανώτατο όριο	F2~+5	°C	- 10
F2	Κάτω όριο	-40~F1	°C	-20
F3	Καθορισμός θερμοκρασίας	-5~5	°C	0
Επενδύσεις	Χρόνος προστασίας του συμπιεστή	0 ~ 9	Ελάχιστο	3
Δελτίο ΕΚ 5	Υπερβαίνοντας την τιμή θερμοκρασίας	0~50 (εγκατάσταση 0 για να ακυρωθεί ο συναγερμός)	°C	15
Δελτίο ΕΚ 6	Χρόνος καθυστέρησης συναγερμού υπερβολικής θερμοκρασίας	F2~+5	°C	20

Κανονισμοί ασφάλειας

Κίνδυνος

Διακρίνετε σωστά τις συνδέσεις αισθητήρα, ισχύος και ρελέα. Αποφύγετε εσφαλμένη καλωδίωση ή υπερφόρτωση. Όλες οι τροποποιήσεις πρέπει να πραγματοποιούνται με την παροχή ενέργειας αποσυνδεδεμένη.

Προειδοποίηση

Μην χρησιμοποιείτε σε νερό, υγρό περιβάλλον, υψηλές θερμοκρασίες, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή διαβρωτικές συνθήκες.

Προσοχή

Βεβαιωθείτε ότι η παροχή ενέργειας ταιριάζει με τις προδιαγραφές της μονάδας. Διατηρήστε σταθερή τάση. Κρατήστε τους αισθητήρες και τα καλώδια ηλεκτρικής ενέργειας σωστά χωριστά για να αποφευχθούν οι παρεμβολές.

Κώδικες σφάλματος

Κωδικός	Ο λόγος	Κατάσταση
Ε1	Λάθος μνήμης	Ασύρματο, μηχάνημα δεν λειτουργεί.
Ε2	Λάθος αισθητήρα	Ασφάλεια, ο συμπιεστής λειτουργεί αναλογικά
HH	Υπερβαίνοντας το όριο εμφάνισης θερμοκρασίας

Τόπος καταγωγής:	Κίνα
Μάρκα:	Zion communication OR OEM
Πιστοποίηση:	ISO, CE, RoHS, UL
Αριθμό μοντέλου:	Εξοπλισμός κέντρων δεδομένων

Ποσότητα παραγγελίας min:	1.000 PC
Συσκευασία λεπτομέρειες:	1 τσάντα PC/Plastic, PCS/Carton
Χρόνος παράδοσης:	Κανονικά 10 workingdays
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	30.000 PC/μήνας

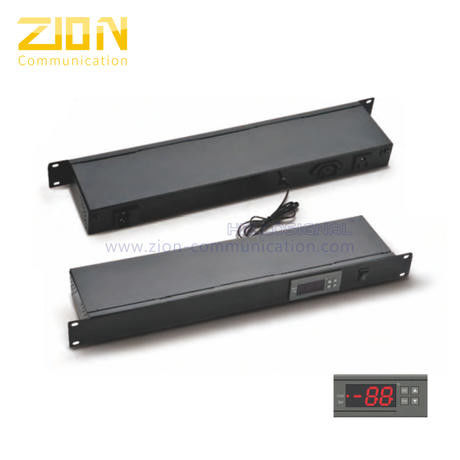

Μονάδα Ψηφιακής Θερμοκρασίας 19" για Εγκατάσταση με Έξοδο 2-Δρόμων και Αισθητήρα NTC για Ακριβή Έλεγχο

Εγκατάσταση ψηφιακής μονάδας θερμοκρασίας 19".

Ελεγκτής θερμοκρασίας εξόδου 2 κατευθύνσεων

Αισθητήρας NTC Μονάδα TC
