Επισκόπηση του προϊόντος

U/UTP CAT 6 Σκληρός αγωγός χαλκού 0,57 mm με μόνωση FEP και καλώδιο δικτύου plenum jacket.

Κατασκευή καλωδίων

Διοικητής	00,57±0,005 mm Σκληρό γυμνό χαλκό
Ζευγάρια	4 ζευγάρια
Απομόνωση	10,02±0,05 mm FEP
Χρώματα μόνωσης	Μπλε-λευκό/μπλε, πορτοκαλί-λευκό/πορτοκαλί, πράσινο-λευκό/πράσινο, καφέ-λευκό/καφέ
Διατομή	ΠΕΠ ή LSZH CROSSWEB
RipCord	Κεβλάρ
Εξωτερικό μπουφάν	6.0±0,3 mm Πλήρης PVC

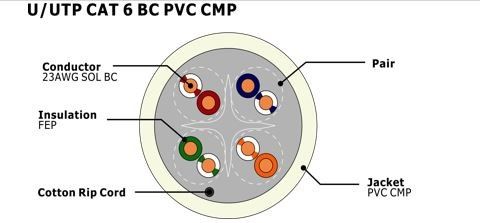

Διάγραμμα διατομής

Συμμόρφωση & Πιστοποιήσεις

ISO/IEC 11801-1 Επεξεργασία1.0
Αρμόδια για την παρακολούθηση των επιβατών2, ANSI/TIA-568.2-D
UL444, UL1581, UL1666, IEC60332-1, EN50399

Ηλεκτρικά χαρακτηριστικά

Αντίσταση συνεχούς ροής	< 9,38 Ωμ/100m @ 20°C
Ανισορροπία της αντίστασης συνεχούς ρεύματος	5% @ 20°C
Αμοιβαία ικανότητα	5.6 nF/100m
Χαρακτηριστική αντίσταση	1-100 MHz: 100±15 Ωμ 100-250 MHz: 100±20 Ωμ
Μέγιστη συχνότητα	250MHz
Ανισορροπία χωρητικότητας	330 pF/100m
NVP (ποσοστό μετάδοσης)	65%
Κλίση καθυστέρησης	≤ 45ns/100m

Φυσικές Ιδιότητες

Τραβηχτική τάση (μέγιστη)	≥ 13,5Mpa
Ράδιο κάμψης (min)	8×OD από σακάκι
Θερμοκρασία λειτουργίας	-20 έως 80 °C

Χαρακτηριστικά επιδόσεων

Συχνότητα (MHz)	Αδυνάμωση (dB/100m)	Επόμενο (dB)	ACRF (dB)	PS.NEXT (dB)	PS.ACRF (dB)	RL (dB)	Καθυστέρηση (ns/100m)	Σκίτος (ns/100m)
1	2.0	74.3	67.8	72.3	64.8	20.0	570	45
4	3.8	65.3	55.8	63.3	52.8	23.0	552
8	5.3	60.8	49.7	58.8	46.7	24.5	547
10	6.0	59.3	47.8	57.3	44.8	25.0	545
16	7.6	56.2	43.7	54.2	40.7	25.0	543
20	8.5	54.8	41.8	52.8	38.8	25.0	542
25	9.5	53.3	39.8	51.3	36.8	24.3	541
31.25	10.7	51.9	37.9	49.9	34.9	23.6	540
62.5	15.4	47.4	31.9	45.4	28.9	21.5	539
100	19.8	44.3	27.8	42.3	24.8	20.1	538
200	29.0	39.8	21.8	37.8	18.8	18.0	537
250	32.8	38.3	19.8	36.3	16.8	17.3	536

Σημείωση: Η παραπάνω απόδοση μετάδοσης δοκιμάστηκε για 100M σε συνθήκες 20±2°C.

Πληροφορίες παραγγελίας

Σημείωση	Ηλεκτρονικό σήμα αριθ. 7112205 23AWG SOLID CAT-6 250MHZ UTP CMP E**** (UL) C(UL) --ETL ΠΕΡΙΔΑΣΕΙ ANSI/TIA 568C.2 Συμμόρφωση με το RoHS ***FT
Εσωτερική συσκευασία	1000ft/Pull Box (ή ανά αίτηση του πελάτη)
Εξωτερική συσκευασία	Χρωματικό κουτί, παλέτα (ή ανά αίτημα του πελάτη)
Χρόνος παράδοσης	Συνήθως 25 ημέρες μετά την παραλαβή της προκαταβολής
Ετικέτα	HELLOSIGNAL® ή OEM

CAT6 Εφαρμογές καλωδίων

Υποστηρίζει 10 Gbps με συχνότητες έως 250 MHz
Εφαρμογές 10GBASE-T/POE/VOIP
Υπολογιστές και φορητοί υπολογιστές/τηλεοπτικές συσκευές/σημεία πρόσβασης WiFi
Συσκευές και τηλέφωνα που λειτουργούν μέσω δικτύου

Αριστεία στην κατασκευή

Η Zion Communication είναι ένας κορυφαίος κατασκευαστής και εξαγωγέας καλωδίων U/UTP CAT6 CMP με εκτεταμένη εμπειρία στην κατασκευή για τις εξαγωγικές αγορές.

Διαδικασία ελέγχου ποιότητας

Επιθεώρηση εισερχόμενων υλικών από την QC
Ολοκληρωμένος έλεγχος της διαδικασίας παραγωγής
Τακτικά προγράμματα κατάρτισης των εργαζομένων
Εγχειρίδιο οδηγιών εργασίας σε κάθε σταθμό εργασίας
Εφαρμογή του συστήματος 5S
Διαδικασίες συντήρησης μηχανών
Έλεγχος ποιότητας και τελική επιθεώρηση

Τόπος καταγωγής:	Κίνα
Μάρκα:	OEM or HELLOSIGNAL
Πιστοποίηση:	CE, RoHS, CPR,ETL, UL
Αριθμό μοντέλου:	7112205

Ποσότητα παραγγελίας min:	30,5 χλμ

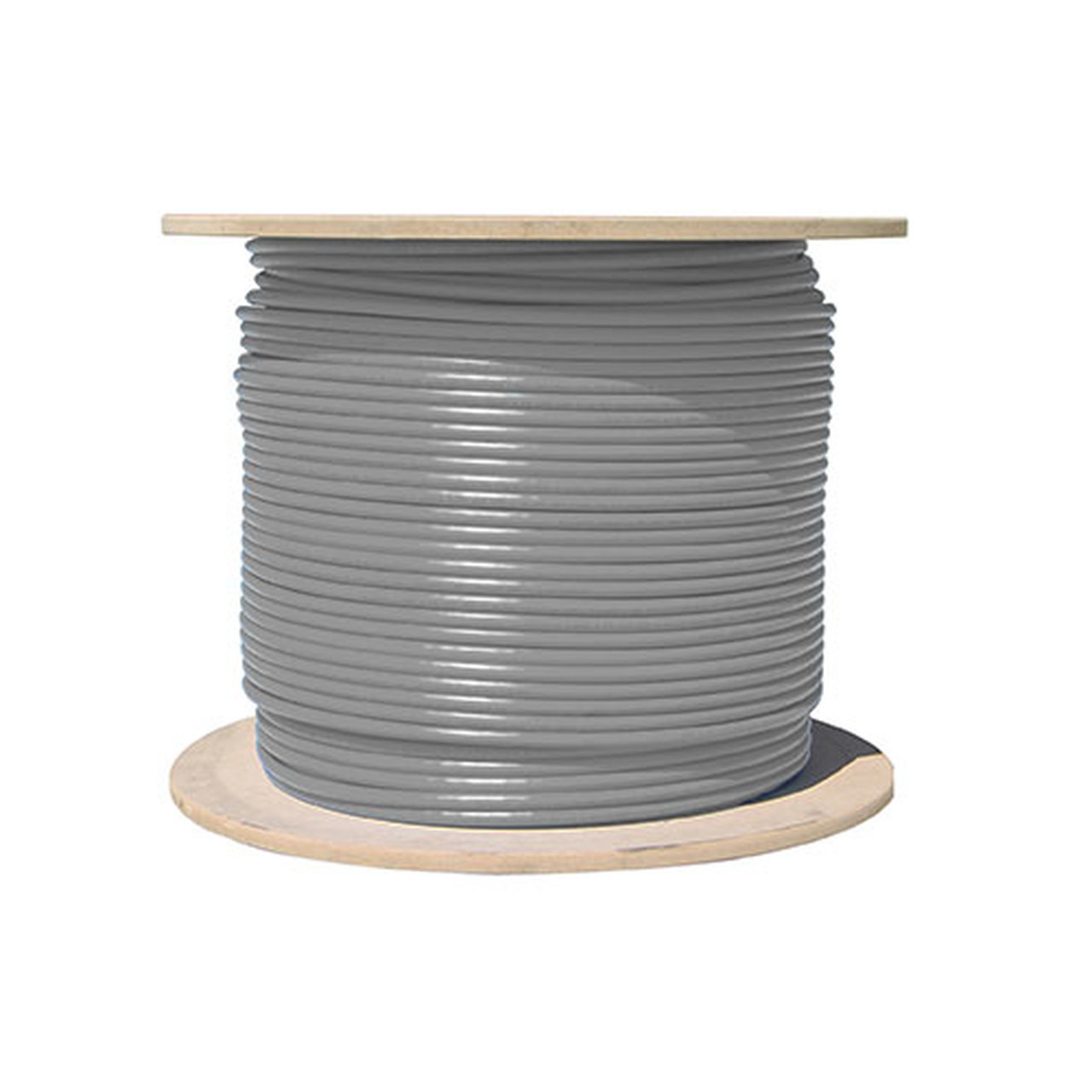

Συσκευασία λεπτομέρειες:	305M/Pull κιβώτιο, στροφίο 305M/Wooden, στροφίο 500M/Wooden
Χρόνος παράδοσης:	25 εργάσιμες ημέρες
Όροι πληρωμής:	T/T,L/C
Δυνατότητα προσφοράς:	1000KM/μήνας

Αγωγός:	Στερεός γυμνός χαλκός	Μόνωση:	ΠΕΠ
Σακάκι:	Plenum PVC	Χρώμα:	λευκό
Πακέτο:	305M/Pull Box, 500M/Wooden Drum	Λογότυπο:	OEM
Επισημαίνω:	Καλώδιο CAT6 δικτύων μόνωσης FEP , U/UTP καλώδιο CAT6 δικτύων , Καλώδιο CAT6 δικτύων σακακιών ολομέλειας

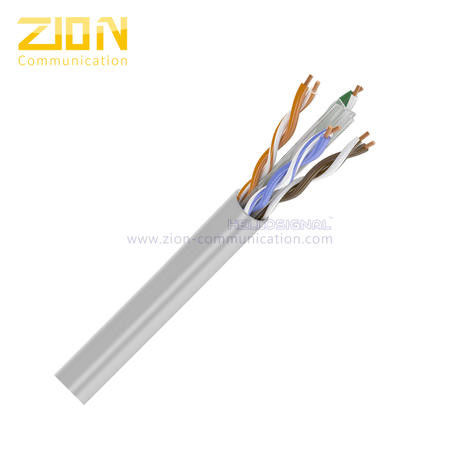

Καλώδιο δικτύου U/UTP CAT6 με μπουφάν Plenum από μόνωση FEP και αγωγό από συμπαγές γυμνό χαλκό
