Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | CE, ROHS, VDE, UL |
Αριθμό μοντέλου: | Αέρας-φγμένη μικροϋπολογιστής μονάδα ινών |
Ποσότητα παραγγελίας min: | 10 χλμ |
Συσκευασία λεπτομέρειες: | 1000M ή 2000M/ξύλινο τύμπανο |
Χρόνος παράδοσης: | Κανονικά 25 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 1000KM/μήνας |
Οπτική ίνα: | IEC 60793-2-50 ITU-Τ G.652、 G.657 | Καλώδιο Optica: | IEC、 60794-5 IEC 60794-1-2 |
---|---|---|---|
Συσκευασία: | 1000M ή 2000M/ξύλινο τύμπανο | Πιστοποίηση: | CE, ROHS, VDE, UL |
Υψηλό φως: | Φγμένη μονάδα ινών μικροϋπολογιστών αέρας,Φγμένο καλώδιο οπτικών ινών IEC 60794-1-2 αέρας,Φγμένο καλώδιο οπτικών ινών ITU-τ G.652 αέρας |
Αέρας-φγμένο μικροϋπολογιστής ινών καλώδιο οπτικών ινών μονάδων (MABFU) φγμένο αέρας
Αέρας-φγμένη μικροϋπολογιστής μονάδα ινών (MABFU) | |||||||||||
Εισαγωγή: | |||||||||||
MABFU είναι το σημαντικό μέρος του φγμένου αέρας καλωδίου ινών, και είναι το δημοφιλέστερο προϊόν των εσωτερικών καλωδίων οπτικής ίνας για τη γενική τηλεγράφηση στην παγκόσμια αγορά, ειδική στην Ευρώπη, Ιαπωνία, Νότια Κορέα και ούτω καθεξής. Το MABFU είναι το προϊόν ότι με τη μικρή διάμετρο, ελαφρύς, ιδιαίτερα την ευελιξία και την κατάλληλη ακαμψία, και μπορεί να φυσεί το microduct 5.0/3.5mm. Οι ίνες είναι ντυμένες με μια μαλακή ρητίνη ακρυλατών που παρέχει άριστοι διαστατικός και θερμικός η σταθερότητα για να μειώσει τις ίνες, επιπλέον, η ρητίνη μπορεί να γδυθεί εύκολα στη σύνδεση των ινών. Η εξωτερική θήκη είναι α θερμοπλαστικός που είναι χαμηλής τριβής. Η επιφάνεια της θήκης σχεδιάζεται με τα ειδικά αυλάκια, έναντι της επιφάνειας του παραδοσιακού καλωδίου οπτικής ίνας, παρέχει όχι μόνο το υψηλό επίπεδο της μηχανικής προστασίας, αλλά και την τέλεια απόδοση φυσήγματος. |
|||||||||||
Χαρακτηριστικά γνωρίσματα και οφέλη: | |||||||||||
●2,4,6,8 και 12 επιλογές ινών. ●Σταθερή δομή, καλή μηχανική και εκτέλεση θερμοκρασίας. ●Σχεδιασμένος με τα ειδικά αυλάκια για να προωθήσει την απόσταση φυσήγματος. ●Η ελαφριά και κατάλληλη ακαμψία, επαναλαμβάνει την εγκατάσταση. ●Σχεδιασμένος χωρίς το πήκτωμα, το εύκολους γδύσιμο και το χειρισμό. ●Καλύτερο πλεονέκτημα δαπανών έναντι του παραδοσιακού προϊόντος. ●Πλήρη εξαρτήματα, λιγότερο εργατικό δυναμικό, χαμηλότερος χρόνος εγκαταστάσεων. |
|||||||||||
Πρότυπα: | |||||||||||
Εκτός αν ορίζεται διαφορετικά σε αυτήν την προδιαγραφή, όλες οι απαιτήσεις θα είναι κυρίως στη συμφωνία με τις ακόλουθες τυποποιημένες προδιαγραφές. |
|||||||||||
Οπτική ίνα: | ITU-Τ G.652, IEC 60793-2-50 G.657 | ||||||||||
Καλώδιο Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

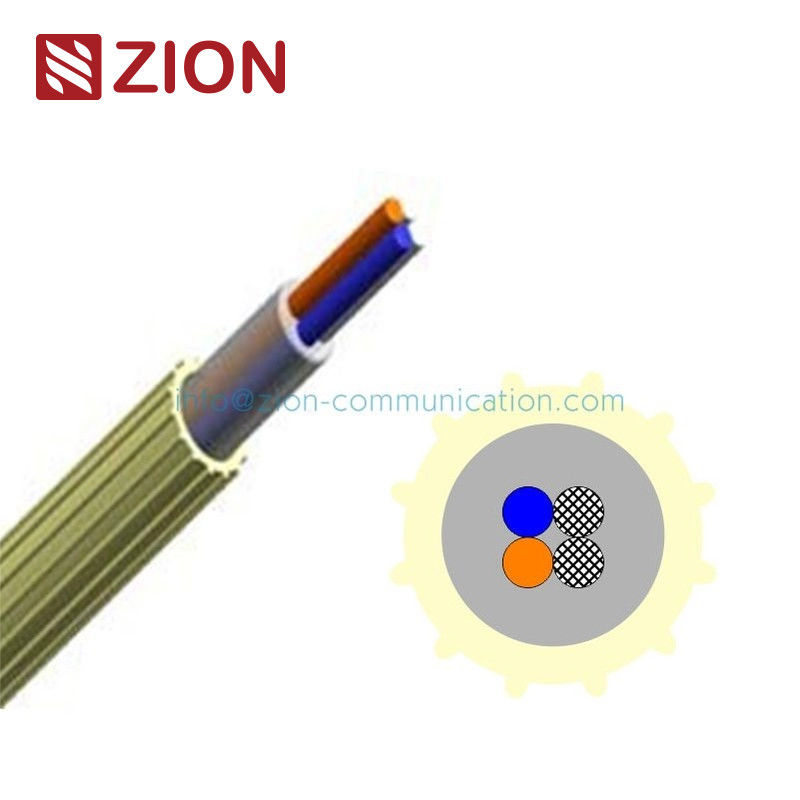

Διατομή: | |||||||||||
1, οπτική ίνα 2, ρητίνη 3, +2 " γεμισμένο» Fibress 4, χαμηλή θήκη 5, αυλάκι τριβής |
|||||||||||
Βασική απόδοση | |||||||||||
Νούμερο ινών | 2 ίνες | 4 ίνες | 6 ίνες | 8 ίνες | 12 ίνες | ||||||
Εξωτερική διάμετρος (χιλ.) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
Βάρος (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
Ελάχιστη ακτίνα κάμψεων (χιλ.) | 50 | 50 | 60 | 80 | 80 | ||||||
Θερμοκρασία | Αποθήκευση: - λειτουργία 30℃ ~ +70℃: - εγκατάσταση 30℃ ~ +70℃: - 5℃ ~ +50℃ | ||||||||||
Ζωή υπηρεσιών καλωδίων | 25 έτη | ||||||||||
Σημείωση: Συνιστάται η δομή της μονάδας 2 ινών να αποτελείται από 2 γεμισμένες ίνες, για το αποδεικνύεται ότι μονάδα 2 ινών με 2 γεμισμένες ίνες είναι καλύτερος από τη μια με μηά ή μια γεμισμένη ίνα στην απόδοση φυσήγματος και τη γδύνω-δυνατότητα ινών |
|||||||||||
Εξεταστική παράμετρος | |||||||||||
Μείωση μονάδων ινών | |||||||||||
Τύπος ινών | SM G.652D, G.657.A1 | ||||||||||
Μείωση | 0.40dB/km ανώτατο @1310nm | ||||||||||
0.30dB/km ανώτατο @1550nm | |||||||||||
Δοκιμή φυσήγματος | |||||||||||
Νούμερο ινών | 2 ίνες | 4 ίνες | 6 ίνες | 8 ίνες | 12 ίνες | ||||||
Εξοπλισμός δοκιμής | PLUMETTAZ: UM25, ERICSSON: Φ, CATWAY: Fbt-1,1 | ||||||||||
Τυποποιημένος αγωγός | 5.0/3.5 χιλ. | ||||||||||
Πίεση | 7bar/10bar | ||||||||||
Χαρακτηριστική απόσταση φυσήγματος | 500m/1000 μ | 500m/1000 μ | 500m/1000 μ | 500m/1000 μ | 500m/800 μ | ||||||
Χαρακτηριστικός χρόνος φυσήγματος | 10min/18min | 10min/18min | 12min/18min | 13min/18min | 15min/18 λ. | ||||||
Μηχανική απόδοση | |||||||||||
Δοκιμή | Πρότυπα | Παράμετροι | Αποτελέσματα της δοκιμής | ||||||||
Ένταση | EN 18700 A1/501 IEC 60794-1-2-E1 |
Το φορτίο είναι 1×W | Πρόσθετη μείωση ≤0.05dB μετά από τη δοκιμή |
||||||||
Κάμψη | IEC 60794-1-2--E11A | Diam 40mm×3turns 5 κύκλοι σε 20℃ |
Πρόσθετη μείωση ≤0.05dB, μετά από τη δοκιμή | ||||||||
Συντριβή | IEC 60794-1-2-E3 | 100 Ν, η δεκαετία του '60 | Πρόσθετη μείωση ≤0.05dB, μετά από τη δοκιμή | ||||||||
Όλη η οπτική δοκιμή προχώρησε σε 1550 NM | |||||||||||
Απόδοση περιβάλλοντος | |||||||||||
Δοκιμή | Πρότυπα | Παράμετροι | Αποτελέσματα της δοκιμής | ||||||||
Κύκλος θερμοκρασίας | IEC 60794-1-2-F1 | -30℃, +70℃, (2 κύκλοι) |
Απόλυτη μείωση ≤0.5dB/km, κατά τη διάρκεια της δοκιμής Πρόσθετη μείωση ≤0.1dB/km, κατά τη διάρκεια και μετά από της δοκιμής |
||||||||
Το νερό ενυδατώνει | IEC 60794-5 | 1000 ώρες στο νερό, 18℃~22℃ |
(Δοκιμή μετά από temp τον κύκλο) ≤0.07dB/km Αλλαγή έναντι της αξίας έναρξης |
||||||||
Υγρός κύκλος θερμότητας | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Απόλυτη μείωση ≤0.5dB/km, κατά τη διάρκεια της δοκιμής Πρόσθετη μείωση ≤0.1dB/km, κατά τη διάρκεια και μετά από της δοκιμής |
||||||||
Όλη η οπτική δοκιμή προχώρησε σε 1550 NM | |||||||||||
Κώδικας χρώματος ινών | |||||||||||
Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | |||||
Αριθ. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
Χρώμα | Κόκκινος | Μαύρος | Κίτρινος | Βιολέτα | Ροζ | Aqua | |||||
Χρώμα θηκών | |||||||||||
●Κίτρινος | |||||||||||
Μήκος παράδοσης | |||||||||||
Τα τυποποιημένα μήκη παράδοσης είναι 1000m, 2000m, 3000m, 4000m, 6000m με μια ανοχή 0.5~+1%. Για περισσότερες επιλογές, παρακαλώ ελάτε σε επαφή με τη εξυπηρέτηση πελατών. |
|||||||||||
Συσκευασία | |||||||||||
Ελεύθερο κουλούριασμα στο τηγάνι. | |||||||||||
Νούμερο ινών | Μήκος (μ) |
Παν μέγεθος Φ×H (χιλ.) |
Βάρος (Ακαθάριστος) (κλ) |
||||||||
2~4 ίνες | 2000 μ | φ510 × 200 | 8.0 | ||||||||
4000 μ | φ510 × 200 | 10.0 | |||||||||
6000 μ | φ510 × 300 | 13.0 | |||||||||
6 ίνες | 2000 μ | φ510 × 200 | 9.0 | ||||||||
4000 μ | φ510 × 300 | 12.0 | |||||||||
8 ίνες | 2000 μ | φ510 × 200 | 9.0 | ||||||||
4000 μ | φ510 × 300 | 14.0 | |||||||||
12 ίνες | 1000 μ | φ510 × 200 | 8.0 | ||||||||
2000 μ | φ510 × 200 | 10.0 | |||||||||
3000 μ | φ510 × 300 | 14.0 | |||||||||
4000 μ | φ510 × 300 | 15.0 | |||||||||
