Τόπος καταγωγής: | ΚΙΝΑ |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | CE, RoHS, VDE, UL |
Αριθμό μοντέλου: | ΚΑΛΏΔΙΟ U/UTP CAT6A |
Ποσότητα παραγγελίας min: | 10 χλμ |
Συσκευασία λεπτομέρειες: | 305M, 1000FT, κιβώτιο τραβήγματος, παλέτα |
Χρόνος παράδοσης: | 25 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 1000KM/μήνας |
Αγωγός: | στερεός γυμνός χαλκός 0.565±0.005mm | Ζευγάρια: | 4 ζευγάρια |
---|---|---|---|
Μόνωση: | HDPE | Χρώματα: | Μπλε-λευκό/μπλε, πορτοκαλής-λευκό/πορτοκάλι |
Διατομή: | Τροποποιημένο πολυαιθυλένιο | Σχίστε το σκοινί: | Βαμβάκι ή ίνα |
Έξω σακάκι: | ILS PVC, ILS ΕΚΑΤ. UL/ETL PVC, LSZH, ILS CMR UL/ETL PVC | ||
Υψηλό φως: | Χάλκινο καλώδιο 23AWG Cat6a,4 στριμμένο χάλκινο καλώδιο ζευγαριού Cat6a,4 στριμμένο καλώδιο δικτύων ζευγαριού CAT6a |

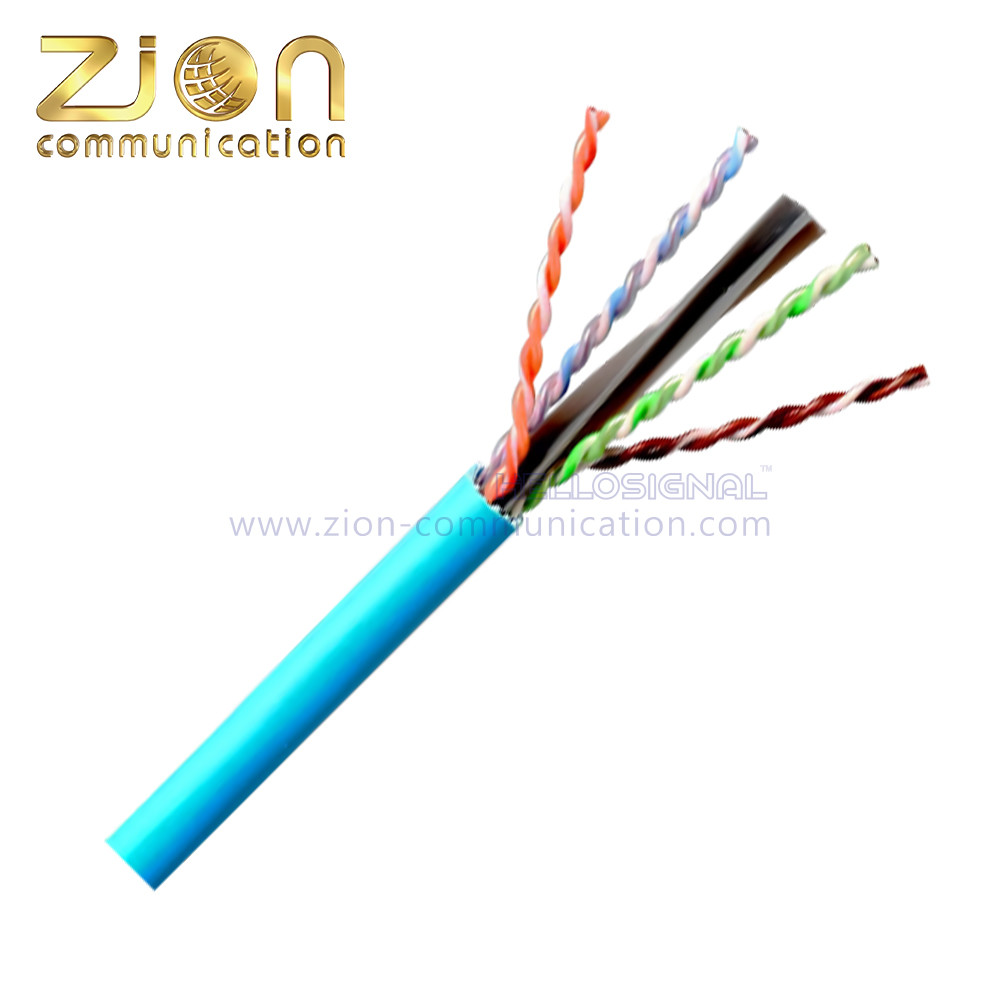

23AWG 4 στριμμένο ζευγάρι UTP 1000ft καλώδιο Διαδικτύου καλωδίων χάλκινων καλωδίων γατών 6a 305m
ΚΑΛΏΔΙΟ U/UTP CAT6A | ||||||||||
ΣΥΜΜΟΡΦΩΣΗ (πρότυπα και πιστοποιητικά αναφοράς) | ||||||||||
· ISO/IEC 11801-1 Ed.1.0 | ||||||||||
· ANSI/TIA-568-C.2, ANSI/TIA-568,2-Δ | ||||||||||
· UL444, UL1581, UL1666, IEC60332-1, EN50399 | ||||||||||
Υποστήριξη εφαρμογής | ||||||||||
· 10GBASE-Τ, 1000BASE-Τ, 100BASE-Τ, 10BASE-Τ | ||||||||||
· 1Volp, ISDN, σημείο, 100MTPPDM, Analogand Datavideo, σημείο εισόδου Type1,2,3,4 | ||||||||||
Κατασκευή | Ηλεκτρικά χαρακτηριστικά | |||||||||
Αγωγός: | στερεός γυμνός χαλκός 0.565±0.005mm | ΣΥΝΕΧΗΣ αντίσταση | <9.38 Ohms/100m @20℃ | |||||||
Ζευγάρια: | 4 ζευγάρια | Ανισορροπία ΣΥΝΕΧΟΥΣ αντίστασης | 4% @ 20℃ | |||||||
Μόνωση: | 1.02±0.05 HDPE χιλ. | Αμοιβαία ικανότητα | 5.6 nF/100m | |||||||
Χρώματα μόνωσης: | Μπλε-λευκό/μπλε, πορτοκαλής-λευκό/πορτοκάλι | Χαρακτηριστική σύνθετη αντίσταση | 1 - 100 MHZ: 100±15 ωμ | |||||||
Πράσινος-άσπρος/πράσινος, καφετής-άσπρος/καφετής | 100 - 200 MHZ: 100±22 ωμ | |||||||||
Διατομή: | Τροποποιημένο πολυαιθυλένιο | 200 - 500 MHZ: 100±32 ωμ | ||||||||
Σχίστε το σκοινί: | Βαμβάκι ή ίνα | Ανώτατη συχνότητα | 500MHz | |||||||
Έξω σακάκι: | ILS PVC, ILS ΕΚΑΤ. UL/ETL PVC, LSZH, ILS CMR UL/ETL PVC |
Ανισορροπία ικανότητας | 330 pF/100m | |||||||
※ ILS: Στρογγυλό σακάκι με τις εσωτερικές διαμήκεις ραβδώσεις | NVP (传输速率) | 67% | ||||||||
Λοξή κίνηση καθυστέρησης | ≤ 45ns/100m | |||||||||
Χαρακτηριστικά απόδοσης | ||||||||||
Συχνότητα | RL (Λεπτό) |
Απώλεια εισαγωγής (μέγιστο) | Καθυστέρηση διάδοσης (μέγιστο) | Λοξή κίνηση καθυστέρησης (μέγιστο) | ΕΠΕΙΤΑ (Λεπτό) |
PSNEXT (ελάχιστο) | ELNEXT (ελάχιστο) | PSELNEXT (ελάχιστος) | ||
MHZ | DB | dB/100m | ns/100m | ns/100m | DB | DB | dB/100m | dB/100m | ||
1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 | ||
4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 | ||
10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 | ||
16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 | ||
20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 | ||
31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 | ||
62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 | ||
100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 | ||
200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 | ||
300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 | ||
400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 | ||
500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 | ||
※ Σημείωση: Η ανωτέρω σκαπάνη απόδοσης μετάδοσης το 100M, 20±2℃ υπό τους όρους δοκιμασμένους. | ||||||||||
Σωματικές ιδιότητες σακακιών | ||||||||||
Σακάκι | ||||||||||
Γήρανση | Κρύα κάμψη | |||||||||
Στοιχείο | Περίοδος γήρανσης | 100°*24H*7D | Κρύα περίοδος | -20±2°C*4H | ||||||
Πρίν γερνά | Μετά από να γεράσει | Ακτίνα κάμψεων | 8*Cable O.D. | |||||||
PVC | Εκτατή δύναμη | ≥13.5 MPA | ≥12.5 MPA | Καμία ορατή ρωγμή | ||||||
Επιμήκυνση | ≥ 150% | ≥ 125% | ||||||||
LSZH | Εκτατή δύναμη | ≥10.0 MPA | ≥8.0 MPA | Καμία ορατή ρωγμή | ||||||
Επιμήκυνση | ≥125% | ≥100% | ||||||||
PE | Εκτατή δύναμη | ≥10.0 MPA | ≥8.0 MPA | Καμία ορατή ρωγμή | ||||||
Επιμήκυνση | ≥ 350% | ≥ 350% | ||||||||
P/N | Περιγραφή | |||||||||
NO.7112302 | U/UTP CAT6A 4 ΖΕΥΓΆΡΙΑ PVC… 305M 23AWG (1000FT) | |||||||||
NO.7112303 | U/UTP CAT6A 4 ΖΕΥΓΆΡΙΑ PVC ΕΚΑΤ. Ε *******… 305M 23AWG (1000FT) | |||||||||
NO.7112304 | U/UTP CAT6A 4 ΖΕΥΓΆΡΙΑ PVC CMR Ε *******… 305M 23AWG (1000FT) | |||||||||
NO.7112306 | U/UTP CAT6A 4 ΖΕΥΓΆΡΙΑ 23AWG LSZH… 305M (1000FT) |
