FTTH GYFXBY 1 εσωτερικό υπαίθριο καλώδιο οπτικών ινών 2 4 6 8 πυρήνων με FRP μη μεταλλικό

FTTH GYFXBY 1 2 4 6 8 Κέντρα εσωτερικού/εξωτερικού καλωδίου οπτικών ινών επίπεδο καλώδιο επικοινωνίας με FRP μη μεταλλικό

GYFXBY Καλώδιο οπτικών ινών με επίπεδο σχήμα και αυτόνομο ύψος για δίκτυα σε αγροτικές περιοχές



Εισαγωγή

Οι οπτικές ίνες είναι τοποθετημένες σε ένα χαλαρό σωλήνα που είναι κατασκευασμένο από πλαστικό υψηλής ανάλυσης και γεμάτο με σύνθετο γεμίσματος σωλήνα.Δύο πλαστικές ράβδοι ενισχυμένες με γυάλινες ίνες (FRP) τοποθετούνται παράλληλα έξω από το σωλήνα, και τοποθετούνται υδατοασφαλιστικά νήματα ανάμεσα στον σωλήνα και τις ράβδους, στη συνέχεια εκβάλλεται μια επίπεδη σχήμα PE κάλυψη.
Στο τμήμα διανομής οπτικών δικτύων σε αγροτικές περιοχές,το καλώδιο μπορεί να χρησιμοποιηθεί ως καλώδιο πτώσης για αυτόνομη εναέρια εγκατάσταση για τη σύνδεση σημείων διακλαδώσεων με σημεία πρόσβασης για τους συνδρομητές.



Χαρακτηριστικά

Ακριβής έλεγχος της διαδικασίας που εξασφαλίζει καλές μηχανικές και θερμοκρασιακές επιδόσεις
Μοναδικό επίπεδο σχήμα που παρέχει εξαιρετική αντοχή στη συντριβή, εφαρμόζεται σε ειδικές σφραγίδες σφήνας για την εγκατάσταση
Δύο μέλη αντοχής FRP παράλληλα κοντά στο σωλήνα, εύκολο για απογύμνωση
Ολοδιαλεκτρικός σχεδιασμός, εφαρμοστέος σε περιοχές ευάλωτες σε κεραυνό
Μονόσωμα, μικρό μέγεθος και ελαφρύ βάρος, εύκολη εγκατάσταση





Σειρά προϊόντων

ΗΣειρά προϊόντωνγια καλώδια οπτικών ινών χωρίζεται σε τρεις κατηγορίες:Τροφοδότης,Διανομή, καιΠέτα το.Παρακάτω παρουσιάζεται μια ανάλυση των διαφόρων τύπων καλωδίων εντός κάθε τμήματος:

• Τμήμα τροφοδοσίας:

Αυτά τα καλώδια χρησιμοποιούνται συνήθως για επικοινωνία μεγάλων αποστάσεων, συχνά σε εξωτερικά περιβάλλοντα.

GYTA/GYTS:Ελαστικός σωλήναςΤα καλώδια αυτά είναι σχεδιασμένα για υψηλής απόδοσης επικοινωνία με πολλαπλές ίνες σε χαλαρή διαμόρφωση σωλήνων για αυξημένη προστασία και ευελιξία.



Κάθε ένας από αυτούς τους τύπους προϊόντων εξυπηρετεί διαφορετικούς σκοπούς στα δίκτυα οπτικών ινών, από τη μετάδοση σε μεγάλες αποστάσεις μέχρι τις συνδέσεις διανομής και εγκατάλειψης πιο κοντά στον χρήστη.

• Τμήμα πτώσης:

Συνήθως χρησιμοποιούνται για την τελική σύνδεση από ένα σημείο διανομής στον τελικό χρήστη, συνήθως σε σπίτια ή κτίρια.

GJXH:Καλώδιο πτώσης τύπου τόξου. Αυτό το είδος καλωδίου έχει ένα ανθεκτικό σχεδιασμόΜέλη αντοχής χάλυβακαι χρησιμοποιείται συνήθως για εγκαταστάσεις μικρών αποστάσεων.

• Τμήμα διανομής:

Τα εν λόγω καλώδια χρησιμοποιούνται για τη σύνδεση από το δίκτυο τροφοδοσίας στο δίκτυο τελικού χρήστη ή για ενδιάμεσες συνδέσεις.

GYAXZY:Μονόσωμα Αραμίδης LSZHΤο καλώδιο αυτό χρησιμοποιεί μια διαμόρφωση ενός σωλήνα και διαθέτειΑραμίδηΜέλος δύναμης μεΕλάχιστη καπνός μηδενικό αλογονέκτιο (LSZH)Το υλικό αυτό είναι ασφαλές και φιλικό προς το περιβάλλον.ΓΙΓΓΧΖΙ:Εναμόσωμα γυάλινο νήμα PE. Παρόμοιο με το ανωτέρω, αλλά μεΓυάλινα νήματαΔύναμη μέλος καιΠολυαιθυλένιοΤο σύστημα αυτό παρέχει ένα διαφορετικό είδος προστασίας και αντοχής.GTJGA:Επικαιροποιημένη συσκευή υποστήριξηςΈνα πιο συγκεκριμένο είδος καλωδίου με σχισμένο πυρήνα, σχεδιασμένο για υψηλής πυκνότητας και μεγάλης απόστασης διανομή.GYFXBY:Σχήμα επίπεδο και αυτο-εφοδιασμένο ενιαίο σωλήνα. Ένα επίπεδο σχέδιο μεαυτοσυντηρούμενηΗ εν λόγω λειτουργία, που προσφέρει μια εύκολη μέθοδο εγκατάστασης, χρησιμοποιείται συνήθως σε περιβάλλοντα που απαιτούν ευέλικτη αλλά ανθεκτική καλωδίωση.GYAXTC8Y:Σχήμα 8 Αυτοεφοδιασμένη αραμίδη ενός σωλήνα. ΑΣχήμα 8διαμόρφωση, μεΑραμίδηΥφάσματα για την αντοχή και τα χαρακτηριστικά της αυτοσυντήρησης.GYFC8A-3U:Εικόνα 8 Εναλλακτικές μονάδες FRP. ΑΣχήμα 8σχεδιασμός μεΤριμελής μονάδας FRPγια πρόσθετη αντοχή και ικανότητα αυτοστήριξης, συνήθως για σκληρά περιβάλλοντα.

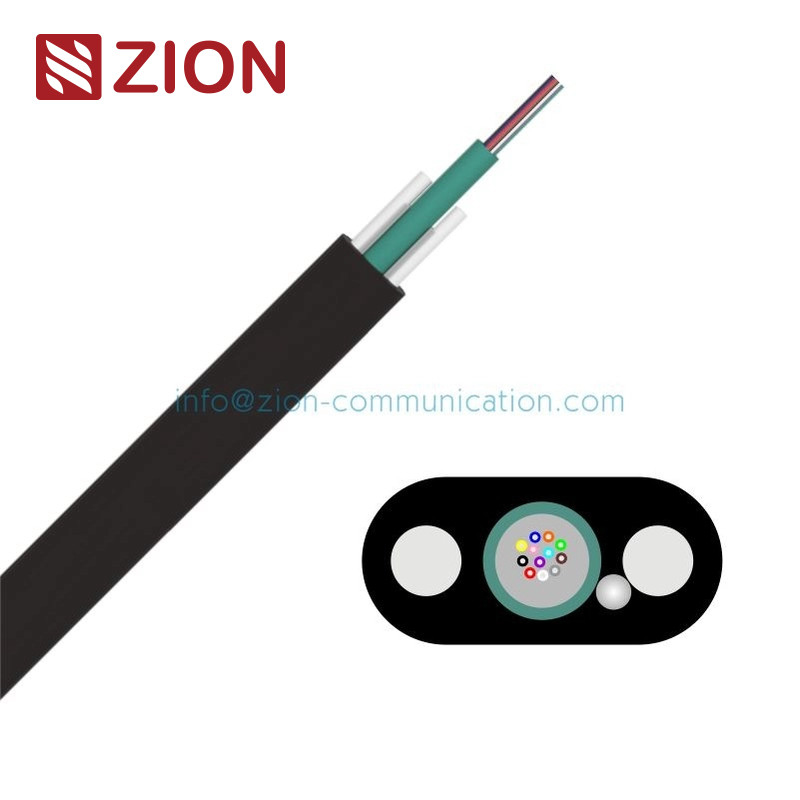

Διατομή





1. Συμπλήρωση σωλήνα: Κατάλληλη σύνθεση συμπλήρωσης που εμποδίζει το νερό.
2- Χαλαρός σωλήνας: θερμοπλαστικό υλικό.
3Οπτικές ίνες
4Μέρος αντοχής: πλαστική ράβδος ενισχυμένη με γυάλινες ίνες (GFRP).
5Υλικό που εμποδίζει το νερό: νήμα που εμποδίζει το νερό.
6Εξωτερικό κάλυμμα: μαύρο πολυαιθυλένιο.









Τεχνικά χαρακτηριστικά

GYFXBY-02-24XnΔιάμετρος mm:4.6*8.1(3.0 σωλήνας)

GYFXBY-02-24XnΒάρος ((kg/km):35

GYFXBY-02-24XnΔιάμετρος FRP:1.6

GYFXBY-02-24XnΔυνατότητα τράβηξηςΜακροπρόθεσμα/μικροπρόθεσμα(Ν):400/1400

GYFXBY-02-24XnΣπασμόςΜακροπρόθεσμα/μικροπρόθεσμα(N/100mm):1000/5000







Περιβαλλοντικά χαρακτηριστικά

Θερμοκρασία μεταφοράς/αποθήκευσης: -20°C~ 70°C





Διάρκεια παράδοσης

Τυποποιημένο μήκος:1000m;Το μήκος της είναι διαθέσιμο
