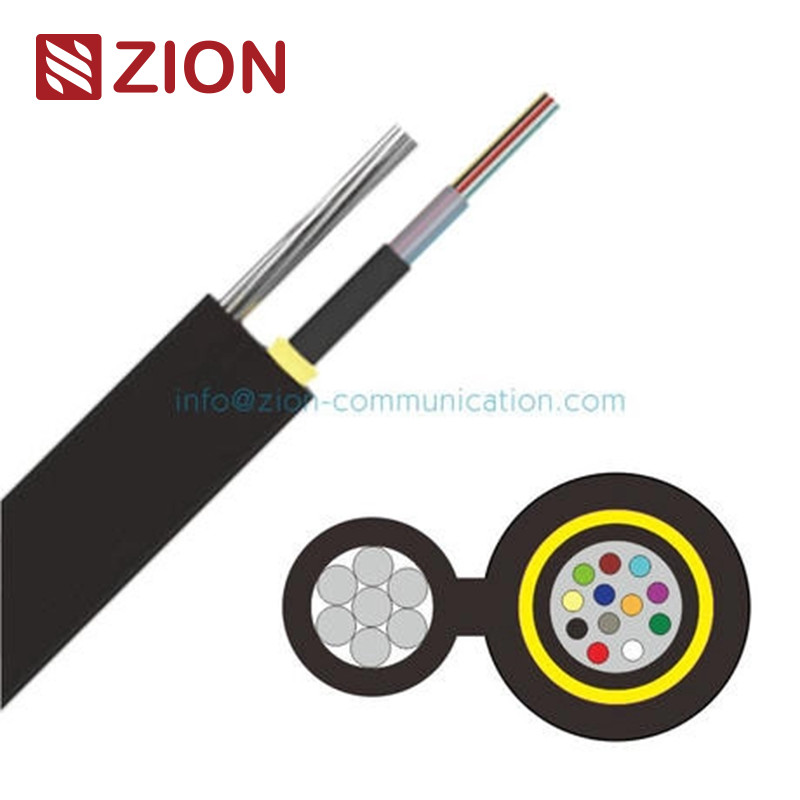

GYAXTC8Y κεντρικό μίνι σχήμα 8 σωλήνων εναέριος αυτοφερόμενος καλωδίων ινών

GYAXTC8Y-Μικρό σχήμα-8 Αυτοεφοδιασμένο κεντρικό σωλήνα Mini σχήμα 8 καλώδιο Unitube εναέριο οπτικό καλώδιο

GYAXTC8Y-Small

Κεντρικό σωλήνα εναέριας εγκατάστασης καλώδιο οπτικών ινών
Σχήμα-8 Αυτοσυντήρηση

Εφαρμογή

Καλές μηχανικές και περιβαλλοντικές επιδόσεις.
Μικρό μέγεθος και ελαφρύ βάρος, εύκολη εγκατάσταση.
Αυτοεφοδιασμένη εναέρια εγκατάσταση.

Χαρακτηριστικά

Εδώ είναι μια λεπτομερή περίληψη των προδιαγραφών των καλωδίων οπτικών ινών με βάση την είσοδό σας:

Τύποι ινών και εξασθένιση/αποδόσεις:

1. Γ.652.ΔκαιΓ.655(Φυτικές ίνες μονής λειτουργίας):

   • Γ.652.Δ: Μια ευρέως χρησιμοποιούμενη μονοτροπική ίνα κατάλληλη για εφαρμογές γενικής χρήσης.
   • Γ.655: Μη μηδενικής διασποράς μετατοπισμένη ίνα, σχεδιασμένη για υψηλής χωρητικότητας, μετάδοση μεγάλων αποστάσεων με μεγαλύτερο έλεγχο της διασποράς.

2. Πολυδιάστατες ίνες:

   • 50/125 μmκαι620,5/125 μmείναι πολυμέθοδοι ίνες που χρησιμοποιούνται για σύντομη μεταφορά δεδομένων υψηλής ταχύτητας σε τοπικά δίκτυα (LAN), με ειδικά χαρακτηριστικά εξασθένισης και εύρους ζώνης.

Αποδυνάμωση:

• Σε 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 620,5/125 μm:≤ 3,0 dB/km

• Σε 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 620,5/125 μm:≤1,0 dB/km

• Σε 1310 nm:

  • Γ.652.Δ:≤ 0,36 dB/km
  • Γ.655:≤ 0,40 dB/km

• Σε 1550 nm:

  • Γ.652.Δ:≤ 0,22 dB/km
  • Γ.655:≤ 0,23 dB/km

Διάταξη ζώνης (δυναμικότητα μεταφοράς δεδομένων):

• Σε 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 620,5/125 μm:≥ 200 MHz·km

• Σε 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 620,5/125 μm:≥ 600 MHz·km

Διασκορπισμός κατά τη διάρκεια της πολλαπλασιαστικής λειτουργίας (PMD):

• Ατομικές ίνεςΚαι τα δύο.Γ.652.ΔκαιΓ.655οι ίνες έχουν τιμή διάσπασης κατά τη πολωτική κατάσταση≤ 0,20 σπ/√km.
• Αξία σύνδεσης σχεδιασμού(M=20, Q=0,01%): Και τα δύοΓ.652.ΔκαιΓ.655οι ίνες έχουν≤0,1 σπ/√km.

Τεχνικά δεδομένα για την κατασκευή καλωδίων:

Αυτό το τμήμα περιγράφει λεπτομερώς τις φυσικές και μηχανικές ιδιότητες των καλωδίων οπτικών ινών με διάφορους αριθμούς και διαμορφώσεις ινών:

• Επιλογές μετρήσεων ινών: 2, 4, 6, 12, 18, 24 ίνες.

Χαρακτηριστικά χαλαρών σωλήνων και καλωδίων:

• Εξωτερική διάμετρος χαλαρού σωλήνα:

  • Για ίνες 2, 4, 620,8 mm
  • Για τις ίνες 12, 18, 24:3.2 mm

• Ατσάλινο σύρμα:

  • Υλικό: Ζυγισμένο σύρμα χάλυβα για αντοχή.
  • Διάμετρος:7*0,8 mm.

• Κεφάλαιο:

  • Υλικό:ΠΕ(Πολυαιθυλένιο).
  • Δάχος:Ονομαστικό 0,8 mm.

• Διάμετρος καλωδίου:

  • 2, 4, 6 ίνεςΠερίπου.40,4 mm / 9,5 mm.
  • 12, 18, 24 ίνεςΠερίπου.40,6 mm / 9,5 mm.

• Βάρος καλωδίου:

  • 2, 4, 6 ίνες:66 kg/km.
  • 12, 18, 24 ίνες:68 kg/km.

• Περιοχή θερμοκρασίας λειτουργίας:-40°C έως +70°C.

• Δυνατότητα τράβηξης:

  • Σύντομη:1500 N.
  • Μακροπρόθεσμα:600 N.

• Αντοχή σε συντριβή:

  • Σύντομη:1000 N/100 mm.
  • Μακροπρόθεσμα:300 N/100 mm.
