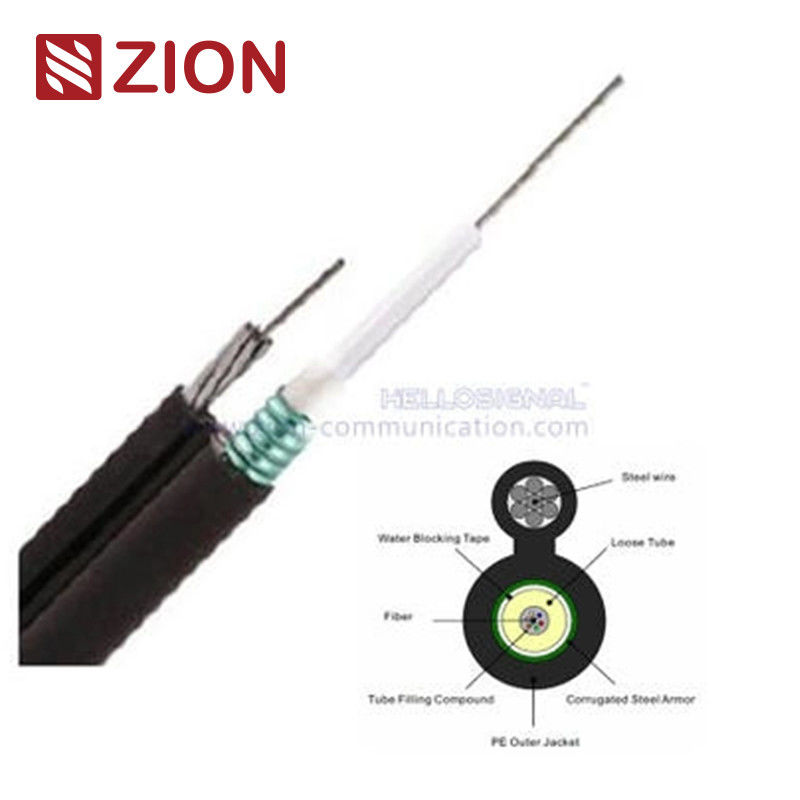

PSP θωρακισμένο Uni σχήμα 8 GYXTC8S οπτικών ινών εγκατάστασης σωλήνων εναέριο

GYXTC8S PSP θωρακισμένη εναέρια εγκατάσταση ενιαίου σωλήνα σχήμα-8 Αυτοεφοδιασμένο οπτικό καλώδιο

GYXTC8S

PSP Τυπερασμένο καλώδιο οπτικών ινών ενιαίου σωλήνα για εναέρια εγκατάσταση
Σχήμα 8 Αυτοσυντηρούμενη

Χαρακτηριστικά

Εδώ είναι μια λεπτομερή περίληψη των προδιαγραφών των καλωδίων οπτικών ινών με βάση την είσοδό σας:

Τύποι ινών και εξασθένιση/αποδόσεις:

1. Γ.652.ΔκαιΓ.655(Φυτικές ίνες μονής λειτουργίας):

   • Γ.652.Δ: Μια ευρέως χρησιμοποιούμενη μονοτροπική ίνα κατάλληλη για εφαρμογές γενικής χρήσης.
   • Γ.655: Μη μηδενικής διασποράς μετατοπισμένη ίνα, σχεδιασμένη για υψηλής χωρητικότητας, μετάδοση μεγάλων αποστάσεων με μεγαλύτερο έλεγχο της διασποράς.

2. Πολυδιάστατες ίνες:

   • 50/125 μmκαι620,5/125 μmείναι πολυμέθοδοι ίνες που χρησιμοποιούνται για σύντομη μεταφορά δεδομένων υψηλής ταχύτητας σε τοπικά δίκτυα (LAN), με ειδικά χαρακτηριστικά εξασθένισης και εύρους ζώνης.

Αποδυνάμωση:

• Σε 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 620,5/125 μm:≤ 3,0 dB/km

• Σε 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 620,5/125 μm:≤1,0 dB/km

• Σε 1310 nm:

  • Γ.652.Δ:≤ 0,36 dB/km
  • Γ.655:≤ 0,40 dB/km

• Σε 1550 nm:

  • Γ.652.Δ:≤ 0,22 dB/km
  • Γ.655:≤ 0,23 dB/km

Διάταξη ζώνης (δυναμικότητα μεταφοράς δεδομένων):

• Σε 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 620,5/125 μm:≥ 200 MHz·km

• Σε 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 620,5/125 μm:≥ 600 MHz·km

Διασκορπισμός κατά τη διάρκεια της πολλαπλασιαστικής λειτουργίας (PMD):

• Ατομικές ίνεςΚαι τα δύο.Γ.652.ΔκαιΓ.655οι ίνες έχουν τιμή διάσπασης κατά τη πολωτική κατάσταση≤ 0,20 σπ/√km.
• Αξία σύνδεσης σχεδιασμού(M=20, Q=0,01%): Και τα δύοΓ.652.ΔκαιΓ.655οι ίνες έχουν≤0,1 σπ/√km.

Τεχνικά δεδομένα για την κατασκευή καλωδίων:

Αυτό το τμήμα περιγράφει λεπτομερώς τις φυσικές και μηχανικές ιδιότητες των καλωδίων οπτικών ινών με διάφορους αριθμούς και διαμορφώσεις ινών:

• Επιλογές μετρήσεων ινών: 2, 4, 6, 12, 18, 24 ίνες.

Χαρακτηριστικά χαλαρών σωλήνων και καλωδίων:

• Εξωτερική διάμετρος χαλαρού σωλήνα:

  • Για ίνες 2, 4, 620,8 mm
  • Για τις ίνες 12, 18, 24:3.2 mm

• Ατσάλινο σύρμα:

  • Υλικό: Ζυγισμένο σύρμα χάλυβα για αντοχή.
  • Διάμετρος:7*0,8 mm.

• Κεφάλαιο:

  • Υλικό:ΠΕ(Πολυαιθυλένιο).
  • Δάχος:Ονομαστικό 0,8 mm.

• Διάμετρος καλωδίου:

  • 2, 4, 6 ίνεςΠερίπου.40,4 mm / 9,5 mm.
  • 12, 18, 24 ίνεςΠερίπου.40,6 mm / 9,5 mm.

• Βάρος καλωδίου:

  • 2, 4, 6 ίνες:66 kg/km.
  • 12, 18, 24 ίνες:68 kg/km.

• Περιοχή θερμοκρασίας λειτουργίας:-40°C έως +70°C.

• Δυνατότητα τράβηξης:

  • Σύντομη:1500 N.
  • Μακροπρόθεσμα:600 N.

• Αντοχή σε συντριβή:

  • Σύντομη:1000 N/100 mm.
  • Μακροπρόθεσμα:300 N/100 mm.
