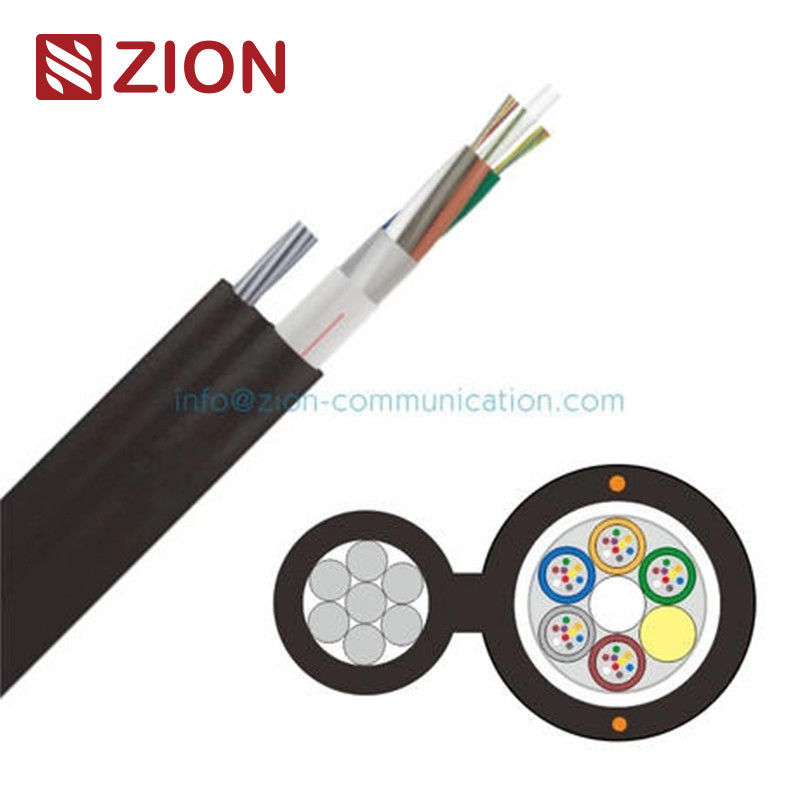

Φωτογραφία-8 Αυτοεφοδιαστικό οπτικό καλώδιο

GYFTC8A

Φωτογραφία-8 Φύλακες οπτικών καλωδίων

Εφαρμογή

Υψηλή αντοχή στη τράβηξη
Αυτοεφοδιασμένη εναέρια εγκατάσταση

Χαρακτηριστικά και τεχνικά δεδομένα για καλώδια οπτικών ινών

Χαρακτηριστικά των ινών

Γ.652.D (Μιαμελή λειτουργία):

• Αποδυνάμωση:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Διασκορπισμός κατά τη διάρκεια της πολλαπλασιαστικής λειτουργίας:
  • Ατομική ίνα: ≤0,20 ps/√km
  • Σχεδιαστική τιμή σύνδεσης (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (Μιαμελής λειτουργία):

• Αποδυνάμωση:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Διασκορπισμός κατά τη διάρκεια της πολλαπλασιαστικής λειτουργίας:
  • Ατομική ίνα: ≤0,20 ps/√km
  • Σχεδιαστική τιμή σύνδεσης (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (πολυδιάστατο):

• Αποδυνάμωση:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Διάφρασμα ζώνης:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (πολυδιάστατο):

• Αποδυνάμωση:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Διάφρασμα ζώνης:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Τεχνικά δεδομένα

1. Αριθμός ινών:Διατίθεται σε διαμορφώσεις 24, 48, 72, 96, 144 και 288 ινών.

2. Δομή χαλαρού σωλήνα:

   • Αριθμός σωλήνων και ινών ανά σωλήνα:
     • 24 ίνες: 4 σωλήνες × 6 ίνες.
     • 48 ίνες: 4 σωλήνες × 12 ίνες.
     • 72 ίνες: 6 σωλήνες × 12 ίνες.
     • 96 ίνες: 8 σωλήνες × 12 ίνες.
     • 144 ίνες: 12 σωλήνες × 12 ίνες.
     • 288 ίνες: 24 σωλήνες × 12 ίνες.
   • Εξωτερική διάμετρος: 1,9 mm έως 2,4 mm ανάλογα με τη διαμόρφωση.

3. Μέλος της Κεντρικής Δύναμης:

   • Υλικό: FRP ή χάλυβα.
   • Διάμετρος: Διαφέρει από 2,0 mm έως 7,4 mm ανάλογα με τον αριθμό των ινών.

4. Υλικό που εμποδίζει το νερό:

   • Καλώδιο γεμάτο με μια ένωση για να εξασφαλιστεί αντοχή στο νερό.

5. Επικαιροποιημένο υλικό:

   • Τεκέτα από αλουμίνιο για πρόσθετη προστασία.

6. Τηλεφωνικό μήνυμα:

   • Δομή: 7 × 1,6 mm για αντοχή και υποστήριξη.

7. Κάλυψη:

   • Δάχος: ονομαστικό 1,8 mm.

8. Μέγεθος και βάρος καλωδίου:

   • Η διάμετρος του καλωδίου ποικίλλει από περίπου 10,2 mm έως 19,5 mm (κεντρικό καλώδιο) και 21,2 mm έως 30,5 mm (συμπεριλαμβανομένου του καλωδίου αγγελιοφόρου).
   • Το βάρος κυμαίνεται από 220 ± 10 kg/km έως 450 ± 10 kg/km.

9. Μηχανικές επιδόσεις:

   • Περιοχή λειτουργικής θερμοκρασίας:-40°C έως +70°C.
   • Δυνατότητα τέντωσης:
     • Σύντομη: 8000 N.
     • Διάρκεια: 2700 N.
   • Αντίσταση σε συντριβή:
     • Σύντομη: 1000 N/100 mm.
     • Διάρκεια: 300 N/100 mm.

10. Χρωματική διάταξη

    • Τα χρώματα των ινών και των σωλήνων ακολουθούν συγκεκριμένο πίνακα αναγνώρισης.
