Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | Zion communication OR OEM |
Πιστοποίηση: | CE, ROHS, VDE, UL |
Αριθμό μοντέλου: | GYFC8Y53 εναέρια εγκατάσταση |
Ποσότητα παραγγελίας min: | 100km |
Συσκευασία λεπτομέρειες: | 2000M / Ξύλινα στροφίο/χαρτοκιβώτιο |
Χρόνος παράδοσης: | Κανονικά 20 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, L/C |
Δυνατότητα προσφοράς: | 1500KM/μήνας |
Ίνα: | G.652.D, G.655, 50/125um, 62.5/125um | Κεντρικό μέλος δύναμης: | GFRP |
---|---|---|---|
Χαλαρός σωλήνας: | Θερμοπλαστικός | Σακάκι: | PE |
Αγγελιοφόρος: | Προσαραγμένα χαλύβδινα σύρματα | Συσκευασία: | Ξύλινο στροφίο, Φ280*280mm |
Υψηλό φως: | Διπλό σχήμα 8 οπτικών ινών θηκών,Σχήμα 8 οπτικών ινών εναέρια εγκατάσταση |

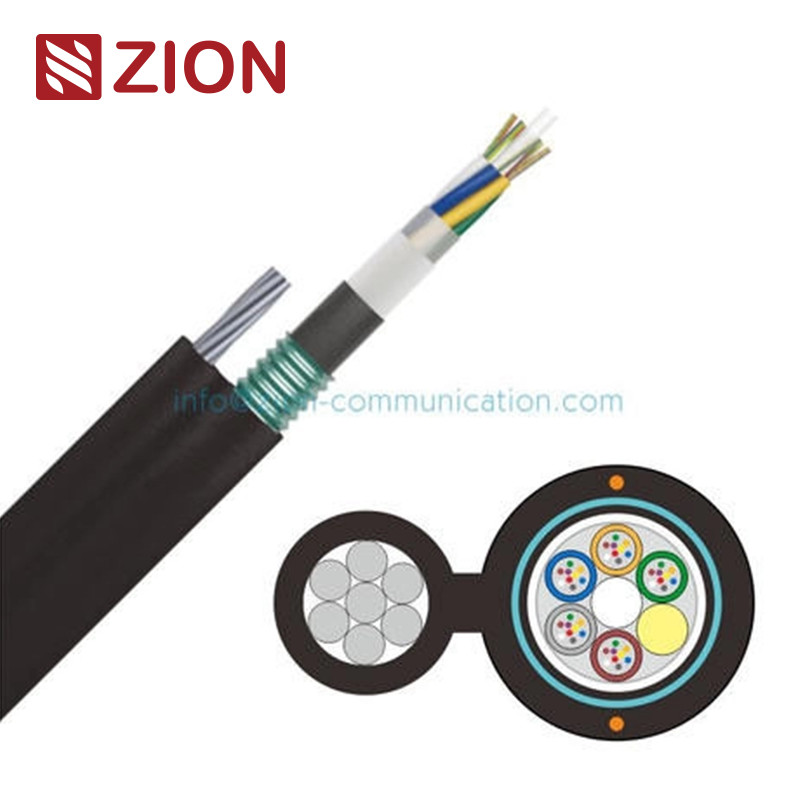

Εναέρια εγκατάσταση αριθμός-8 θηκών GYFC8Y53 FRP CSM διπλή αυτοφερόμενο οπτικό καλώδιο
GYFC8Y53 FRP CSM διπλό καλώδιο οπτικής ίνας εγκατάστασης θηκών εναέριο |
|||||||||||||||||||||||||
Εφαρμογή: | |||||||||||||||||||||||||
Υψηλή εκτατή αντίσταση συντριβής αντίστασης υψηλή | |||||||||||||||||||||||||
Semi-dry σχέδιο πυρήνων, εύκολο για την εγκατάσταση και τη συναρμογή | |||||||||||||||||||||||||
Αυτοφερόμενη εναέρια εγκατάσταση | |||||||||||||||||||||||||
Χαρακτηριστικά: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
Μείωση | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
Εύρος ζώνης | @850nm | - | - | ≥500 MHZ · χλμ | ≥200 MHZ · χλμ | ||||||||||||||||||||
@1300nm | - | - | ≥1000 MHZ · χλμ | ≥600 MHZ · χλμ | |||||||||||||||||||||
Πόλωση τρόπος διασπορά |
lndividual ίνα | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
Αξία συνδέσεων σχεδίου (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
Τεχνικά στοιχεία: | |||||||||||||||||||||||||
Στοιχείο | Περιεχόμενο | Αξία | |||||||||||||||||||||||
Αρίθμηση ινών | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
Χαλαρός σωλήνας | No.of tubes*fibres pertube | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
Εξωτερική διάμετρος (χιλ.) | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||||||||
Κεντρικό μέλος δύναμης | Υλικό | FRP | |||||||||||||||||||||||
Διάμετρος (χιλ.) | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | ||||||||||||||||||||
Ντυμένη διάμετρος CSM (χιλ.) | - | - | - | 4.2 | 4.8 | ||||||||||||||||||||
Εμποδίζοντας υλικό νερού | Υλικό | Εμποδίζοντας ταινία & νήμα νερού | |||||||||||||||||||||||
Εσωτερική θήκη | Πάχος (χιλ.) | Ονομαστικός: 1.0 | |||||||||||||||||||||||
Τεθωρακισμένο | Υλικό | Ταινία χάλυβα Corugated | |||||||||||||||||||||||
Καλώδιο αγγελιοφόρων | Δομή και διάμετρος (χιλ.) | 7*1.6 | |||||||||||||||||||||||
Εξωτερική θήκη | Πάχος (χιλ.) | Ονομαστικός: 2.0 | |||||||||||||||||||||||
Διάμετρος καλωδίων (χιλ.) Περ. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
Βάρος καλωδίων (kg/km) Περ. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
Λειτουργούσα σειρά θερμοκρασίας (℃) | -40~+70 | ||||||||||||||||||||||||
Μακροπρόθεσμο εκτατής δύναμης απότομα (Ν) | 8000/2700 | ||||||||||||||||||||||||
Απότομα συντριβής resistanoe/μακροπρόθεσμο (N/100mm) | 3000/900 | ||||||||||||||||||||||||
Η ρύθμιση χρώματος της ίνας και του σωλήνα διευκρινίζεται στον πίνακα προσδιορισμού χρώματος. | |||||||||||||||||||||||||
Άλλα δομή και νούμερο ινών είναι επίσης διαθέσιμες σύμφωνα με τις απαιτήσεις πελατών. |
