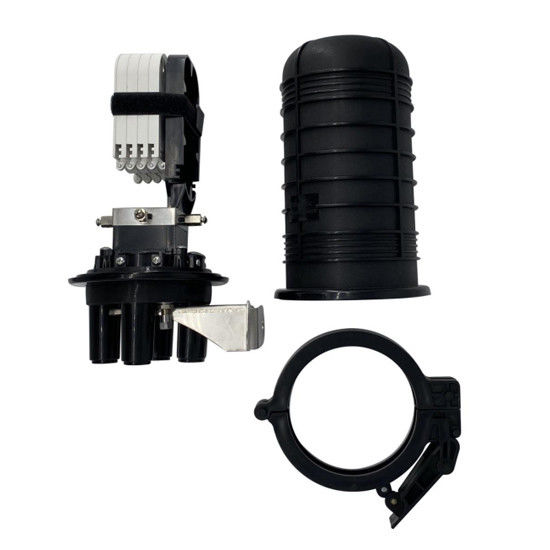

Κάθετη συναρμογή οπτικών ινών περάτωση-ZCSC-D048 02(7231203)

Τεχνικός δείκτης

Διαμορφώστε το αριθ.			Zcsc-D048 02(7231203)
Χρώμα			Μαύρος
Ικανότητα			48 πυρήνες
Επίπεδο προστασίας			IP68
Υλικό			PP, PC, PC+ABS
Μέθοδος σφράγισης για τους κολπίσκους			Θερμότητα-συρρικνωθείτε τη σφραγίδα
Κολπίσκος/έξοδος			1+3
Καλώδιο Dia κολπίσκων			Ф8-Ф13
Καλώδιο Dia εξόδου			Ф8-Ф18
Σχετική υγρασία			≤95% (+30℃)
Ατμοσφαιρική πίεση			62~101kPa
Διάσταση (ΚΚ)			305*Ф118
Εσωτερικό μέγεθος κιβωτίων (ΚΚ)			315*195*180
Εξωτερικό μέγεθος κιβωτίων (ΚΚ)			600*330*555
Ανά βάρος (κλ)			1.2
Ακαθάριστο βάρος (κλ)			12
PC/χαρτοκιβώτιο (PC)			9

Επισκόπηση

Η ΕΠΙΚΟΙΝΩΝΊΑ ZION διαμορφώνει το αριθ. Zcsc-d048-02 είναι ένας από τον κύριο εξοπλισμό για τα σημεία πρόσβασης χρηστών, που υποβάλλεται αίτηση για την προστατευτικές σύνδεση και τη διανομή μεταξύ δύο ή περισσότερων καλωδίων. Η αρχική λειτουργία είναι να συνδεθεί το καλώδιο διανομής και το εσωτερικό καλώδιο υπαίθρια. Χρησιμοποιείται ευρέως στα συστήματα επικοινωνιών, την καλωδιακή τηλεόραση, τα οπτικά συστήματα καλωδιακών δικτύων και άλλα δυνάμει της σταθερής δομής, της καλής εκτέλεσης σφράγισης και της εύκολης κατασκευής.

Εικόνες για την αναφορά

Επιθεώρηση και δοκιμή

• Κάλυψη των απαιτήσεων εμφάνισης και δομών 5,2 YD/T 590.2-2005, YD/T 778-2011
• Κάλυψη των απαιτήσεων δοκιμής μεταφορών των 6,9 YD/T778-2011
• Κάλυψη των κοινών τεχνικών απαιτήσεων για τα πλαστικά μέρη των CB 867-83
• Επίπεδο προστασίας: IP68 δοκιμή
• Κάλυψη των κοινών απαιτήσεων συσκευασίας για τον εξοπλισμό επικοινωνίας GB3873-1993
• Φλόγα - απόδοση καθυστερούντω: καθυστερών μη-φλογών

Τα μέρη της οπτικής περάτωσης συναρμογών ινών

Κατώτατο σημείο κιβωτίων, κάλυψη κιβωτίων, κάτοχος καλωδίων, κάτοχος για την ενίσχυση του μέρους καλωδίων, δίσκος συναρμογών, διαφανής κάλυψη για το δίσκο συναρμογών, μαγικός δεσμός καλωδίων, πιάτο για την εγκατάσταση του δίσκου συναρμογών, τη σφράγιση του μέρους για το σώμα κιβωτίων, τη στεφάνη κιβωτίων και άλλο εξάρτημα.

Η συσκευασία, η μεταφορά και η αποθήκευση

Συσκευασία

• Το μέγεθος του εσωτερικού μεγέθους κιβωτίων: 315*195*180mm
• Το μέγεθος του εξωτερικού μεγέθους κιβωτίων: 600*330*555mm (

9 PC/χαρτοκιβώτιο)

Μεταφορά και αποθήκευση

• Αποφύγετε βροχή, ήλιος που και που συμπιέζουν κατά τη διάρκεια της μεταφοράς
• Τα προϊόντα πρέπει να αποθηκευτούν στην αποθήκη εμπορευμάτων αποφεύγοντας την υγρασία, ήλιος, πυρκαγιά. Η θερμοκρασία αποθήκευσης πρέπει

να είστε από 25℃~+40℃

Σημείωση: Τα ειδικά μέρη που είναι εύκολα χαλασμένα κατά τη διάρκεια της μεταφοράς πρέπει να προστατευθούν προσεκτικά.

Μέθοδος εγκατάστασης

Εναέριο μοντάρισμα

1-ίνα οπτικό καλώδιο 3-χάλυβα 2-κρεμαστρών περάτωσης συναρμογών

Μοντάρισμα Πολωνού

1 – σταθερό πιάτο 2 – να τοποθετήσει 3-u-μπουλόνι 4 πιάτων τηλεφωνικός πόλος
