Κάθετο κλείσιμο με οπτικές ίνες ZCSC-S048-01
24/48/96/144 πυρήνες IP55 έως IP68 PP/PC/PC+ABS Θερμοσυρρικνυόμενη στεγανοποίηση/Μηχανική σφράγιση INLINE OPTIC SPLICE CLOSURE
| Μοντέλο Αρ. |
ZCSC-S048-01(7231212) |
 |
| Χρώμα | Μαύρος |
| Ικανότητα | 48 πυρήνες |
| Επίπεδο Προστασίας | IP68 |
| Υλικό | PP, PC, PC+ABS |
| Μέθοδος σφράγισης για εισόδους | Μηχανική σφράγιση |
| Είσοδος/έξοδος | 2+2 |
| Καλώδιο εισόδου Dia | Ф8-Ф15 |
| Καλώδιο εξόδου Διά | Ф8-Ф15 |
| Σχετική υγρασία | ≤95% (-30℃) |
| Ατμοσφαιρική πίεση | 62~101 kPa |
| Διάσταση (MM) | 300*Ф118 |
| Μέγεθος εσωτερικού κουτιού (MM) | 310*195*180 |
| Μέγεθος εξωτερικού κουτιού (MM) | 600*325*555 |
| Ανά βάρος (KG) | 1.2 |
| Μεικτό βάρος (KG) | 12 |
| τεμ/χαρτοκιβώτιο (PCS) | 9 |
Επισκόπηση προϊόντος
ZION COMMUNICATION Αρ. μοντέλου ZCSC-S048-01 είναι ένας από τους κύριους εξοπλισμούς για σημεία πρόσβασης χρηστών, που εφαρμόζεται για προστατευτική σύνδεση και διανομή μεταξύ δύο ή περισσότερων καλωδίων. Η κύρια λειτουργία είναι η σύνδεση του καλωδίου διανομής και του καλωδίου εσωτερικού χώρου στην ύπαιθρο. Χρησιμοποιείται ευρέως σε συστήματα επικοινωνίας, καλωδιακή τηλεόραση, συστήματα οπτικών καλωδιακών δικτύων και άλλα λόγω της σταθερής δομής, της καλής απόδοσης στεγανοποίησης και της εύκολης κατασκευής.

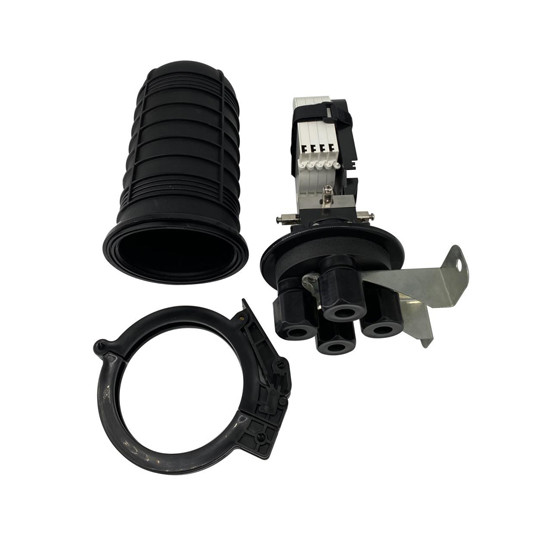

Εικόνες προϊόντων
Πρότυπα επιθεώρησης και δοκιμών
- Πληροί τις απαιτήσεις εμφάνισης και δομής του 5.2 του ΥΔ/Τ 590.2-2005, ΥΔ/Τ 778-2011
- Πληροί τις απαιτήσεις δοκιμής μεταφοράς του 6.9 του YD/T778-2011
- Πληροί τις κοινές τεχνικές απαιτήσεις για πλαστικά μέρη του CB 867--83
- Επίπεδο προστασίας: Δοκιμή IP68
- Πληροί τις κοινές απαιτήσεις πακέτου για εξοπλισμό επικοινωνίας του GB3873-1993
- Απόδοση επιβραδυντικού φλόγας: μη επιβραδυντικό φλόγας
Εξαρτήματα
Πάτος κουτιού, κάλυμμα κουτιού, βάση καλωδίου, θήκη για ενίσχυση του τμήματος καλωδίου, δίσκος σύνδεσης, διαφανές κάλυμμα για δίσκο συνδέσεως, μαγικός δέσιμος καλωδίου, πλάκα για τοποθέτηση δίσκου σύνδεσης, στεγανοποιητικό μέρος για σώμα κουτιού, τσέρκι κουτιού και άλλο αξεσουάρ.
Προδιαγραφές συσκευασίας
Μέγεθος εσωτερικού κουτιού: 310*195*180mm
Μέγεθος εξωτερικού κουτιού: 600*325*555mm (9 τεμ./χαρτοκιβώτιο)
Μεταφορά και αποθήκευση
Αποφύγετε τη βροχή, την έκθεση στον ήλιο και το σφίξιμο κατά τη μεταφορά. Τα προϊόντα πρέπει να αποθηκεύονται στην αποθήκη αποφεύγοντας την υγρασία, τον ήλιο, τη φωτιά. Η θερμοκρασία αποθήκευσης πρέπει να είναι από 25℃-40℃
Σημείωση: Τα ειδικά εξαρτήματα που καταστρέφονται εύκολα κατά τη μεταφορά πρέπει να προστατεύονται προσεκτικά.
Μέθοδοι Εγκατάστασης
Εναέρια τοποθέτηση
1-Κλείσιμο με οπτικές ίνες 2-Κρεμάστρα 3-Ατσάλινο σύρμα
1-Σταθερή πλάκα 2-Πλάκα τοποθέτησης 3-μπουλόνι U 4-Πόλος τηλεφώνου
