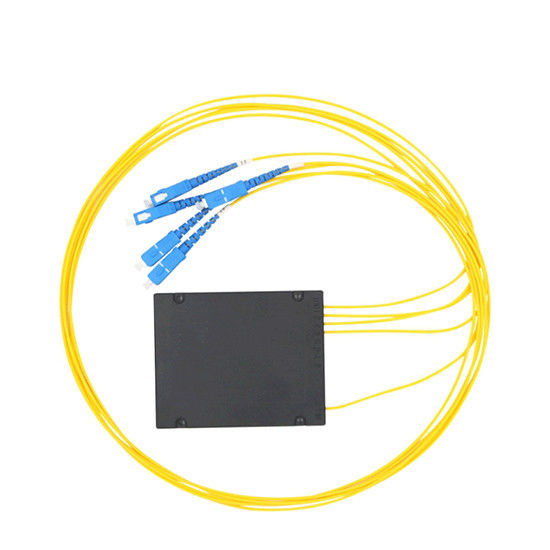

Optical Splitter 1×4 ABS Box Single Mode Fused Type Optical Coupler
Ο διαχωριστής οπτικών ινών FBT (ονομάζεται επίσης συζεύκτης οπτικών ινών) είναι μια συσκευή που χωρίζει το φως οπτικών ινών σε πολλά μέρη με μια συγκεκριμένη αναλογία. Διατίθεται σε διαμορφώσεις 1×4, 1×8, 1×16 και 1×32 με υποδοχές SC, LC, FC, ST σε τύπους APC ή UPC.
Ρωτήστε τώρα
Εφαρμογές
- Δίκτυα FTTH, LAN, PON & Οπτικά CATV
- Τοπικά δίκτυα δακτυλίου και συστήματα επικοινωνίας οπτικών ινών
- Εξοπλισμός δοκιμής οπτικών ινών και αισθητήρες οπτικών ινών
Τεχνικές Προδιαγραφές
Πολυτροπικός διαχωριστής οπτικών ινών 1×4
| Είσοδος & Έξοδος |
Οπτικός διαχωριστής 4 σε 1 έξω |
| Τύπος ινών |
9/125 SMF-28 ή καθορίζεται από τον πελάτη |
| Μήκος κύματος λειτουργίας |
1310, 1490, 1550 nm |
| Αναλογία σύζευξης |
1-50% |
| Εύρος ζώνης |
±20nm |
| Απώλεια εισαγωγής |
3,3 dB (50/50), 4,3/2,5 dB (40/60) |
| Θερμική σταθερότητα |
≤0,3 (dB/℃) |
| Κατευθυντικότητα |
≥55 dB (≥60dB 2×2) |
| Τύπος πακέτου |
Γυμνή ίνα, χαλαρός σωλήνας 0,9/2,0/3,0 mm |
| Θερμοκρασία λειτουργίας |
-40℃ έως 70℃ |
| Θερμοκρασία αποθήκευσης |
-40℃ έως 85℃ |
| Διαστάσεις συσκευασίας |
Φ3×54mm, 90×20×10mm |
| Σύνδεσμος ινών |
Υποδοχές σύνδεσης SC, FC, ST, LC (PC, UPC, APC) |
| Μάρκα |
HELLOSIGNAL® Ή OEM |
| Χρόνος Παράδοσης |
Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης |
| Ελάχιστη ποσότητα παραγγελίας |
20 τεμάχια |
Χαρακτηριστικά προϊόντος
Οι διαχωριστές οπτικών ινών FBT διαφέρουν από τους διαχωριστές ινών PLC ως προς τη μεθοδολογία διαχωρισμού τους. Μπορούν να κατασκευαστούν με τύπους ινών single mode, multimode 62.5 και multimode 50. Οι επιλογές προσαρμογής περιλαμβάνουν υποδοχές LC, LC/APC, SC, SC/APC, FC, FC/APC και ST ή εκδόσεις χωρίς σύνδεση.
Για διαχωριστές ινών 1×2, διατίθενται διάφορες αναλογίες διαχωρισμού, συμπεριλαμβανομένων των 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99 και των αντίστροφων αναλογιών τους.
Οι περισσότεροι οπτικοί διαχωριστές διατίθενται σε διαμορφώσεις χαλαρού σωλήνα 900 μm και γυμνών ινών 250 μm. Οι ζεύκτες 1×2 και 2×2 περιλαμβάνουν προστατευτικά μεταλλικά μανίκια, ενώ οι υψηλότερες μετρήσεις απόδοσης διαθέτουν προστατευτικά κουτιά.
Προδιαγραφές Απόδοσης
| Παράμετρος |
Συζεύκτη ευρείας ζώνης |
Διπλός σύνδεσμος παραθύρων |
Πολύτροπος σύζευξης ινών |
| Μήκος κύματος λειτουργίας |
1310, 1550 ή C + L Band |
1310 και 1550 |
850 ή 1310 ή Προσδιορίστε |
| Εύρος ζώνης λειτουργίας |
±40 |
±40 |
±40 |
| Τυπική υπερβολική απώλεια (dB) |
<0,7 |
<0,07 |
<0,4 |
| Απώλεια εισαγωγής (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Σημείωμα:Οι παραπάνω προδιαγραφές αφορούν συσκευές χωρίς υποδοχές. Προσθέστε επιπλέον απώλεια 0,2 dB ανά βύσμα.
Επιλογές προσαρμογής
Οι διαχωριστές οπτικών ινών μας υποστηρίζουν εκτεταμένη προσαρμογή σε πολλές παραμέτρους, όπως τύπος λειτουργίας, βαθμός, μήκος κύματος, διαμόρφωση θύρας, τύπος ίνας, συσκευασία, διάμετρος ίνας, αναλογία ζεύξης και τύπος σύνδεσης για την κάλυψη συγκεκριμένων απαιτήσεων εφαρμογής.
