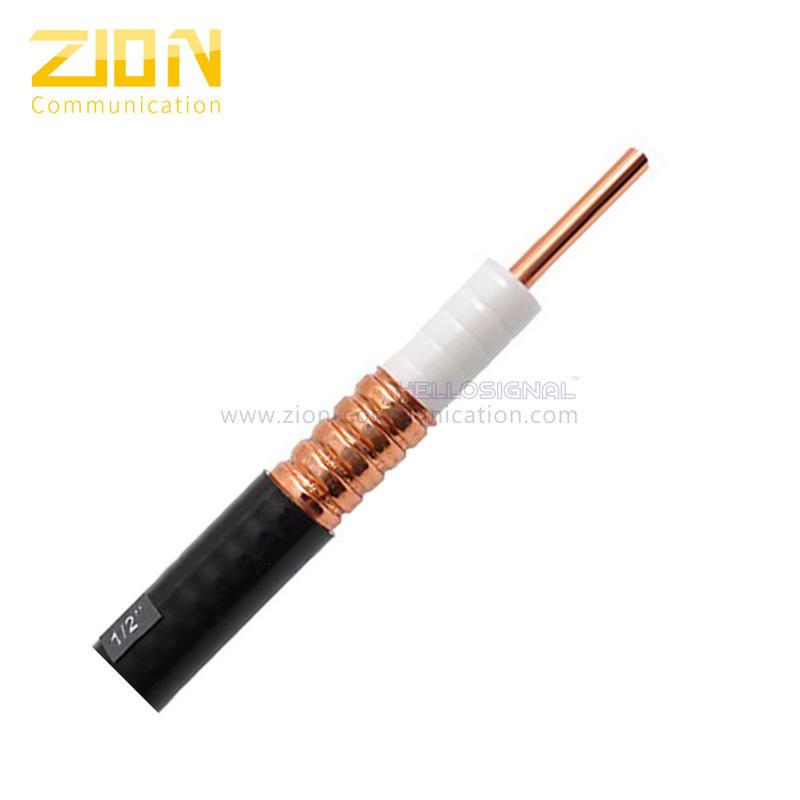

Ομοαξονικό καλώδιο RF 1/2" Εσωτερικός αγωγός Χάλκινο σύρμα αλουμινίου επικαλυμμένο δακτυλιοειδές κυματοειδές ομοαξονικό καλώδιο χαλκού

1/2" RF Coaxial Cable Inner Conductor Copper Clad Aluminum Wire Annular Corrugated Copper Tube Coaxial Cable

Βασικές πληροφορίες

Τόπος καταγωγής:	Κίνα
Μάρκα:	Zion communication OR OEM
Πιστοποίηση:	ISO, CE, RoHS, UL
Αριθμό μοντέλου:	Το RF που ζαρώνουν το καλώδιο πείθει

Ποσότητα παραγγελίας min:	1 χλμ
Συσκευασία λεπτομέρειες:	100M, 300M, ξύλινο εξέλικτρο, χαρτοκιβώτιο
Χρόνος παράδοσης:	25 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, L/C
Δυνατότητα προσφοράς:	1000KM/μήνας

Καλύτερη τιμή Επικοινωνήστε

Εσωτερικός αγωγός:

Ντυμένο καλώδιο αργιλίου χαλκού

Μόνωση:

Αφρισμένο PE

Εξωτερικός αγωγός:

Δακτυλιοειδής ζαρωμένος σωλήνας χαλκού

Σακάκι:

PE, μαύρο

Μέγιστη εκτίμηση δύναμης:

40 KW

Μέγιστη λειτουργούσα συχνότητα:

8,8 Ghz

12D-FB Cable Inner Conductor BC with Outer Conductor Continned Copper Braid 50Ohm Coaxial Cable

Επικοινωνήστε

Αγοράστε Καλώδιο Jumper 50 OHM RF υψηλής ποιότητας, 1/2" Flex, 1/2" Τροφοδότης, 3/8" Flex Jumper Cable

Επικοινωνήστε

Κατασκευή ομοαξονικού καλωδίου RF 10D-FB BC TC PE χαμηλής απώλειας 50ohm γυμνό σύρμα μόνωσης χαλκού PE για επικοινωνία

Επικοινωνήστε

Αγοράστε RG174 ομοαξονικό καλώδιο γυμνό CCS με Nom. Εύκαμπτο καλώδιο 1,90 χιλιοστών επικασσιτερωμένο ασπίδα χαλκού 50 ohm

Επικοινωνήστε

Ομοαξονικό καλώδιο 50Ohm 8D-FB BC TC PE 2,80±0,03mm γυμνός χαλκός

Επικοινωνήστε

Αγοράστε RG174 ομοαξονικό καλώδιο γυμνού χαλκού με εύκαμπτο καλώδιο 50 ohm από επικασσιτερωμένη θωράκιση χαλκού

Επικοινωνήστε

RG8X ομοαξονικό καλώδιο 50ohm Copper Inner Conductor, Solid PE, Nom. Χάλκινος 3,50mm με ομοαξονικό καλώδιο PVC 50ohm

Επικοινωνήστε

7D-FB BC TC PE ομοαξονικό καλώδιο RF χαμηλής απώλειας 7,30mm Αφρώδες PE

Επικοινωνήστε

Ομοαξονικό καλώδιο RF 1/2".ΑΡ.7101106

Παράμετροι κατασκευής:
Εσωτερικός Μαέστρος	Σύρμα αλουμινίου με επένδυση χαλκού 4,80±0,05 mm
Μόνωση	12,00±0,20mm Αφρώδες PE
Εξωτερικός Αγωγός	13,80±0,15mm Δακτυλιοειδές κυματοειδές χαλκοσωλήνα
Σακάκι	15,70±0,20mm PE, Μαύρο
Πάχος μπουφάν	＞0,80mm

Ηλεκτρικά Χαρακτηριστικά:
Χωρητικότητα	76 pF/m
Αντίσταση	50 ±2 Ω
Ταχύτητα Διάδοσης	87%
Αξιολόγηση μέγιστης ισχύος	40 KW
Μέγιστη.Συχνότητα λειτουργίας	8,8 GHz
Αντοχή μόνωσης	>10000 MΩ.χλμ
Τάση διακοπής συνεχούς ρεύματος	6000 V
Τάση δοκιμής σπινθήρα μπουφάν	8000 Vrms
Εσωτερικός αγωγός DC αντίσταση	1,62 Ω/χλμ
Εξωτερικός αγωγός Αντίσταση DC	4,30 Ω/χλμ
Εξασθένιση θωράκισης	≥120dB
VSWR
800MHz-1000MHz	≤ 1,13
1700MHz-2700MHz	≤ 1,15
2700MHz-4000MHz	≤ 1,20
4000MHz -5000MHz	≤ 1,20
PIM
Διαμόρφωση (3ης τάξης, 2*20W)	≤ - 160 dBc



Μηχανικές ιδιότητες:
Ακτίνα κάμψης (Μονή κάμψη)	55 χλστ
Ακτίνα κάμψης (Επαναλαμβανόμενη κάμψη)	130 χλστ
Στιγμή κάμψης	6,5 Nm
Δύναμη σύνθλιψης επίπεδης πλάκας	8 N/mm
Αντοχή εφελκυσμού	950 Ν

Μηχανικές ιδιότητες:
	Μπουφάν PE	Μπουφάν LSZH
Θερμοκρασία εγκατάστασης	-40℃ έως +60 ℃	-20℃ έως +60 ℃
Θερμοκρασία λειτουργίας	-55℃ έως +85 ℃	-30℃ έως +80℃
Θερμοκρασία αποθήκευσης	-70℃ έως +85℃	-30℃ έως +80℃

Εξασθένιση (20℃):
Συχνότητα (MHZ)	Εξασθένηση (dB/100m)	Μέση ισχύς (KW)
200	3.18	2.41
450	4.88	1,57
800	6.64	1.16
900	7.08	1.09
1800	10.35	0,75
2000	10,98	0,70
2200	11.58	0,67
2500	12.44	0,62
2700	13.02	0,59
3000	13.80	0,56
3500	15.15	0,51
4000	16.40	0,47
5000	18.62	0,42
6000	20.70	0,37

Η μέγιστη τιμή εξασθένησης θα είναι 105% της ονομαστικής τιμής εξασθένησης

Πρότυπα και Πληροφορίες Παραγγελίας:
Ανθεκτικό στη φωτιά	IEC 60754-1,-2;IEC 60332-1,-2;IEC 61034-1,-2;IEC 60332-3-24
RoHS	Συμμορφούμενο RoHS 2011/65/EU
Ωρα παράδοσης	Κανονικά 25 ημέρες μετά τη λήψη της κατάθεσης.
Βαθμολόγηση	HELLOSIGNAL ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ RF 1/2" ××× M
